DAT70510

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述: Sensata / Cynergy3 干簧管继电器, 5V 直流线圈电压, 单刀单掷, 最大切换电流 2 A
供应商型号: DAT70510
供应商: Master
标准整包数: 1

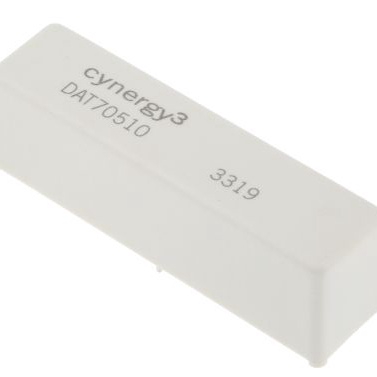

CYNERGY3 磁簧开关 DAT70510

DAT70510概述

    D系列高压继电器:10kV与15kV型号

    产品简介


    D系列高压继电器是Cynergy3 Components公司推出的一款适用于高可靠性应用的产品。这些继电器具备非常高的隔离电压(最高可达15kV),特别适合用于心脏除颤器、测试设备及高压电源供应等领域。D系列继电器采用高真空舌簧开关设计,提供Rhodium(铑)或Tungsten(钨)接触材料,具有低接触电阻和高切换电压的能力。

    技术参数


    | 参数 | 值 |

    | 隔离电压(DC或AC峰值) | 10kV或15kV |
    | 最大切换功率 | 50W |
    | 最大切换电压(DC或AC峰值) | 1000V至10000V |
    | 最大切换电流(DC或AC峰值) | 2A至3A |
    | 最大承载电流(DC或AC峰值) | 2A至4A |
    | 接触电阻最大值(典型值) | 15mΩ至250mΩ |
    | 绝缘电阻最小值(典型值) | 10^12Ω |
    | 必须动作电压(DC) | 3.7V至20V |
    | 必须释放电压(DC) | 0.5V至4V |
    | 动作时间(ms) | 2.0至3.0 |
    | 释放时间(ms) | 2.0至3.0 |

    产品特点和优势


    1. 高隔离电压:高达15kV的隔离电压使得这些继电器非常适合对可靠性要求极高的应用。
    2. 低接触电阻:Rhodium接触材料可实现低接触电阻,提高电路的可靠性和效率。
    3. 宽工作温度范围:能在-20°C到+70°C之间稳定运行,适应各种环境需求。
    4. 多样化的连接选项:提供了PCB、焊接端子、飞线和1/4英寸叉型端子等多种连接方式,易于集成到不同类型的电路板上。

    应用案例和使用建议


    1. 心脏除颤器:这些继电器在医疗设备中的应用展示了其在高精度医疗设备中的可靠性和稳定性。
    2. 测试设备:由于其高隔离电压和低接触电阻,非常适合用于高精度测量设备。
    3. 高压电源供应:对于需要处理高电压的电源系统,这些继电器能够确保系统的稳定性和安全性。
    使用建议:
    - 在选择继电器时,应根据实际的工作电压和电流来选择合适的接触材料(Rhodium或Tungsten)。
    - 确保安装位置符合环境温度要求,以避免因温度过高导致的性能下降。
    - 在进行安装时,尽量选用多种连接方式,以便于灵活布线和安装。

    兼容性和支持


    D系列高压继电器支持PCB或面板安装,可通过尼龙螺柱固定。制造商提供了详细的安装说明和技术支持,用户可以在其官方网站找到更多相关信息。

    常见问题与解决方案


    1. 如何选择合适的隔离电压?
    - 根据应用的实际电压需求选择合适的隔离电压等级(10kV或15kV)。
    2. 如何确保可靠的连接?
    - 使用高质量的焊接材料,并严格按照说明书进行安装。
    3. 如何应对高温环境下的性能下降?
    - 通过增加散热措施(如散热片)来降低温度影响。

    总结和推荐


    D系列高压继电器以其高隔离电压、低接触电阻和广泛的温度适应能力,在多个应用领域展现了卓越的性能。其多样化的连接选项也使得安装变得更加简单。对于需要高可靠性继电器的应用场合,强烈推荐使用Cynergy3 Components的D系列高压继电器。如果您有任何疑问或需要技术支持,欢迎访问他们的官方网站或联系销售团队获取帮助。

DAT70510参数

参数
触点电容 -
开关配置 SPST
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 60mm*15.8mm*18.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

DAT70510厂商介绍

Cynergy3是一家提供创新解决方案的公司,专注于为各种行业提供定制化的产品和服务。以下是对Cynergy3公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
Cynergy3致力于通过技术创新和卓越的客户服务,为客户提供高质量的解决方案。公司不断追求技术进步,以满足不断变化的市场需求。

2. 主营产品分类:
- 软件解决方案:包括企业资源规划(ERP)系统、客户关系管理(CRM)软件、数据分析工具等。
- 硬件产品:涉及服务器、网络设备、存储解决方案等。
- 咨询服务:提供业务流程优化、IT战略规划、项目管理等服务。

3. 应用领域:
Cynergy3的产品和解决方案广泛应用于金融、医疗、教育、制造业等多个行业,帮助这些领域的企业提高效率、降低成本、增强竞争力。

4. Cynergy3的优势:
- 技术领先:拥有强大的研发团队,不断推出创新技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 客户至上:以客户为中心,提供优质的客户服务和支持。
- 行业经验:在多个行业积累了丰富的实施和运营经验。

Cynergy3通过其多元化的产品线和专业的服务,为客户提供全面的技术支持和业务解决方案,以实现业务增长和优化。

DAT70510数据手册

厂牌 PDF简要描述 下载
CYNERGY3 磁簧开关 CYNERGY3 DAT70510 DAT70510数据手册

DAT70510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.2465 ¥ 524.0487
5+ $ 51.7641 ¥ 473.4368
20+ $ 49.1946 ¥ 441.0501
40+ $ 47.8126 ¥ 430.6914
60+ $ 46.4095 ¥ 418.0519
100+ $ 46.1773 ¥ 415.9611
260+ $ 46.1773 ¥ 415.9611
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 524.04
直接购买
加入购物车
