PJ-068B-SMT-TR

产品分类: 套管 - 电源连接器
厂牌: CUI
产品描述:
供应商型号:
供应商:
标准整包数: 0

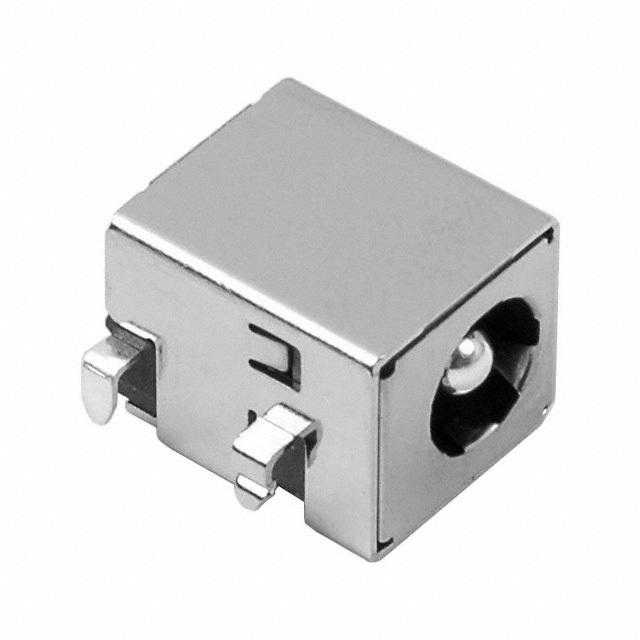

CUI 套管 - 电源连接器 PJ-068B-SMT-TR

PJ-068B-SMT-TR概述

    电子元器件产品技术手册:PJ-068B-SMT-TR DC电源插孔

    1. 产品简介


    PJ-068B-SMT-TR 是一款适用于直流电源连接的应用广泛的直流电源插孔。它设计用于低外形的应用场合,具有全面屏蔽和高电流承载能力。这些特性使得它成为许多电子产品中的理想选择,如消费电子、工业设备、通信系统及医疗设备等。

    2. 技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 24 Vdc |
    | 额定输入电流 5 A |
    | 接触电阻 | 终端与匹配插头之间 | 50 | 30 mΩ |
    | 绝缘电阻 | 500 Vdc | 100 MΩ |
    | 耐压(1分钟) 500 Vac |
    | 插拔力 0.3 | 3 kg |
    | 工作温度范围 -25 85 | °C |
    | 使用寿命 | 每分钟24次循环 5,000 | cycles |
    | 阻燃等级 | UL94V-0
    | RoHS符合性 是 |
    注:当电流小于100 mA/1 kHz时测量接触电阻;所有规格测量均在10~35°C,湿度45~85%,标准大气压下,除非另有说明。

    3. 产品特点和优势


    PJ-068B-SMT-TR具备以下特点和优势:
    - 低外形设计:适用于需要紧凑空间的设计。
    - 全屏蔽设计:防止电磁干扰,提高信号质量。
    - 高电流承载能力:适合大功率应用。
    - 长寿命:在严苛条件下能长时间稳定工作。
    - 阻燃材料:增加产品安全性。
    - 环保设计:符合RoHS标准。

    4. 应用案例和使用建议


    PJ-068B-SMT-TR广泛应用于各种设备中,如手持式设备、通信基站、工业自动化控制设备等。为了确保最佳性能,建议在设计电路板布局时考虑如下几点:
    - 确保充足的接地面积,以减少电磁干扰。
    - 避免线路过长,以减少信号损失。
    - 在焊接过程中遵循规范的温度曲线,确保焊接质量。

    5. 兼容性和支持


    - 兼容性:PJ-068B-SMT-TR与大多数标准电路板布局兼容。
    - 支持和服务:CUI Devices提供一年有限保修,并提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入 | 检查插头和插座的清洁度和对准情况。 |
    | 电流不稳定 | 检查接触电阻和焊点质量。 |
    | 温度过高 | 确保散热良好,使用合适的导热材料。|

    7. 总结和推荐


    综上所述,PJ-068B-SMT-TR是一款性能优越的直流电源插孔,具备高可靠性、高电流承载能力和优秀的抗干扰性能。我们强烈推荐此产品给需要高性能直流电源连接解决方案的工程师和设计师。

PJ-068B-SMT-TR参数

参数
长*宽*高 13.1mm(长度)*14.3mm(高度)
安装方式 贴片安装
零件状态 在售

PJ-068B-SMT-TR厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PJ-068B-SMT-TR数据手册

厂牌 PDF简要描述 下载
CUI 套管 - 电源连接器 CUI PJ-068B-SMT-TR PJ-068B-SMT-TR数据手册

PJ-068B-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
