73L4R20J

产品分类: 贴片电阻
厂牌: CTS
产品描述: 200mΩ ±5% 250mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 3805456
供应商: 海外现货
标准整包数: 10

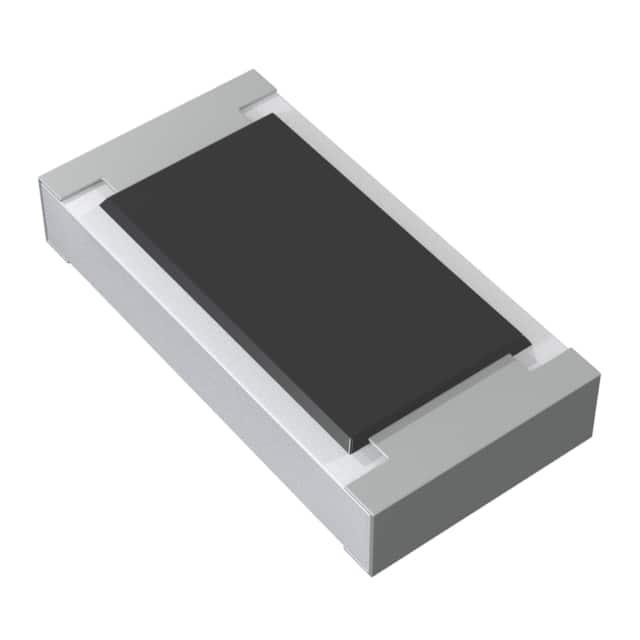

CTS 贴片电阻 73L4R20J

73L4R20J概述

    73Lx & 73Ex 系列电流检测电阻:扁平终端芯片

    产品简介


    CTS公司生产的73Lx和73Ex系列电流检测电阻是一种陶瓷封装的高精度电流检测装置。该系列产品适用于多种电子设备和系统,如电流检测、电流限制、电池调节电路、电机控制、电源供应、硬盘驱动、逆变器/转换器等。这些电阻具有优异的电气和热学特性,能够满足广泛的工业和消费电子产品需求。

    技术参数


    - 功率等级:0.10至1瓦(@ +70°C)
    - 电阻范围:10至910毫欧
    - 操作温度范围:-55°C至+155°C
    - 电气特性:
    - 电压等级:取决于额定功率(公式为 E = √PxR)
    - 额定电压:最高100伏
    - 工作电压:最高100伏
    - 过载电压:最高100伏
    - 尺寸:符合EIA标准的封装尺寸,包括0402 [1005]、0603 [1608]、0805 [2012]、1206 [3216]等
    - 终端处理:磨砂锡(e3)

    产品特点和优势


    - 厚膜结构:确保长期稳定性和耐用性
    - 可焊性:符合JEDEC J-STD-020标准,最高可达+260°C
    - 高精度:具备良好的电气和热学特性,适合高精度应用
    - 罗氏符合:符合欧盟RoHS指令2011/65/EU标准

    应用案例和使用建议


    - 电流检测:在电源管理系统中用于监测电流,以实现精确的电流控制。
    - 电池调节电路:在电池管理电路中,帮助调节输出电压和电流,保证电池的安全使用。
    - 电机控制:在电机驱动电路中,用于监测电流,确保电机稳定运行。
    使用建议:
    - 在高温环境下使用时,需注意散热设计,避免因过热导致电阻损坏。
    - 在安装时,应遵循推荐的焊盘布局设计,确保焊接质量和可靠性。

    兼容性和支持


    - 73Lx和73Ex系列电流检测电阻采用标准EIA封装尺寸,便于集成到现有的电路板设计中。
    - 厂商提供完善的客户支持和技术文档,包括应用指南和常见问题解答,方便用户查询和使用。

    常见问题与解决方案


    - Q: 为什么我的电阻会超出规定的最大电流?
    - A: 检查电路设计,确保负载不超过电阻的最大额定值。同时检查散热设计,确保电阻工作在规定温度范围内。
    - Q: 电阻读数出现误差怎么办?
    - A: 确认测试仪器的准确度,重新校准设备或更换更准确的测试仪器。也可以通过温漂系数调整来修正误差。


    总结和推荐


    73Lx和73Ex系列电流检测电阻是一款高性能的电子元器件,适用于多种工业和消费电子产品。其出色的电气特性和广泛的温度适应能力使其成为许多应用场景的理想选择。尽管产品适用于标准商业应用,但在特殊应用或非标环境中使用前应谨慎评估。
    综上所述,我强烈推荐使用73Lx和73Ex系列电流检测电阻,特别是在需要高精度和稳定性的重要项目中。

73L4R20J参数

参数
电阻值 200mΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

73L4R20J厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

73L4R20J数据手册

厂牌 PDF简要描述 下载
CTS 贴片电阻 CTS 73L4R20J 73L4R20J数据手册

73L4R20J封装设计

查看详情并下载
Symbol
Footprint
3D Model
