219-4MSTR

产品分类: 拨码开关
厂牌: CTS
产品描述: 50V(DC) 7.62mm 2000Cycles 2000Cycles 100mA DIP 贴片安装,黏合安装 11.63mm(长度)*4.33mm(高度)
供应商型号: ET-3778044
供应商: 海外现货
标准整包数: 1

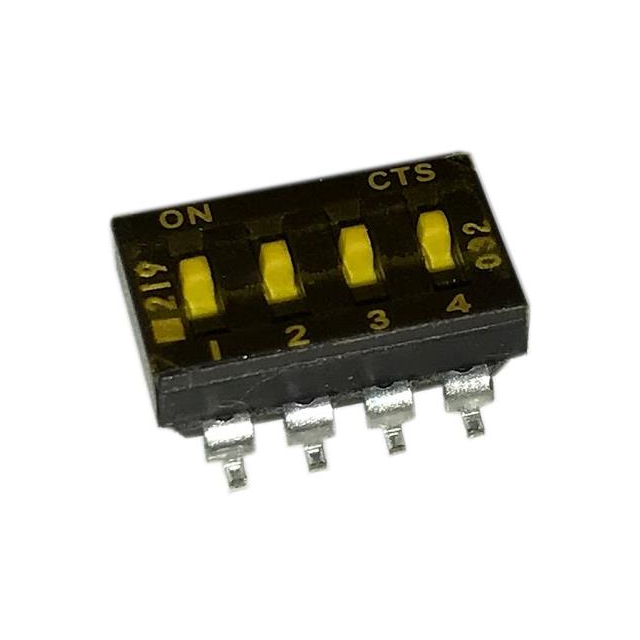

CTS 拨码开关 219-4MSTR

219-4MSTR概述


    产品简介


    产品类型及功能
    CTS公司的Series 219是一款表面贴装(SMD)拨动开关,主要用于控制电路的通断。它提供单刀单掷(SPST)配置,具有多种不同的位置选择,可以适用于各种小型化应用。其独特的设计使得在紧凑空间内仍能实现可靠的电气连接。
    主要应用领域
    这款SMD拨动开关广泛应用于服务器、安全系统和暖通空调(HVAC)系统等领域。其具备高可靠性和耐久性,能够承受恶劣的工作环境。

    技术参数


    电气规格
    - 接触电阻:初始值≤25毫欧姆,寿命终了时≤50毫欧姆。
    - 绝缘电阻:≥1000兆欧姆。
    - 介电强度:在相邻开关间施加500 VAC电压,持续1分钟。
    - 动作寿命:100mA @ 20 VDC 或 0.1mA @ 5 VDC(干电路)下可达2000次。
    - 开关电容:相邻闭合开关间≤5pF。
    机械和环境规格
    - 焊接温度:最高回流温度为250°C,持续时间30秒。
    - 湿热等级:符合MSL Level 1标准。
    - 防静电管包装:采用特殊设计,可有效避免静电对产品的损害。
    - 操作温度范围:-55°C至+85°C。
    - 存储温度范围:-55°C至+85°C。

    产品特点和优势


    独特功能
    - 可移除封带:设计有可移除的封带,以适应IR蒸汽相焊、波峰焊或板清洗的需求。
    - Gull-wing和“J”弯端子配置:提供多种安装方式,增强适用性。
    - 多种高度选择:提供低轮廓、中等和延长型操作手柄,适应不同尺寸要求。
    市场竞争力
    - 可靠性:独特的正向止动设计确保在操作过程中接触器不会发生变形。
    - 紧凑型设计:适合在小空间内的应用,特别适用于服务器和安全系统。
    - 可选顶部封带:优化后的顶部封带结构,在焊接过程中有助于板清洗。

    应用案例和使用建议


    应用案例
    - 服务器:由于具备抗振动和冲击能力,该产品广泛用于服务器系统中,保证在剧烈震动环境下的稳定运行。
    - 安全系统:因其卓越的密封性和防水性能,非常适合于各类安防设备的应用。
    - 暖通空调系统:在空调系统的电控板中,该产品可以有效地控制电流的通断,保证系统正常运行。
    使用建议
    - 安装注意事项:在安装过程中应遵循制造商推荐的零件方向,确保在贴带与卷盘包装中的正确位置。
    - 操作温度:在极端低温或高温环境下使用时,需注意环境温度对产品性能的影响。

    兼容性和支持


    兼容性
    - 该产品可与多种电子设备和组件兼容,具体兼容性取决于应用的具体需求。
    - 支持多种终端类型(Gull-wing和J弯),适用于不同的安装需求。
    支持和维护
    - CTS公司提供全面的技术支持和维护服务,客户可联系公司获取更多详细信息。

    常见问题与解决方案


    1. 问题:产品在长时间使用后接触不良。
    - 解决办法:检查接触器是否有积尘或氧化现象,必要时清洁或更换。
    2. 问题:产品在高温环境下无法正常工作。
    - 解决办法:确认使用环境温度在产品规定的范围内,必要时采取散热措施。
    3. 问题:产品在安装过程中容易损坏。
    - 解决办法:严格按照安装指南进行操作,确保正确的安装方向和步骤。

    总结和推荐


    综合评估
    - 主要优点:系列219 SMD拨动开关以其紧凑的设计、可靠的电气性能和广泛的适用性脱颖而出,尤其适合在恶劣环境下使用。
    - 市场定位:适用于服务器、安全系统和暖通空调系统等领域的电子设备,为客户提供高性价比的解决方案。
    推荐使用
    - 推荐理由:对于需要在小空间内实现可靠电气控制的应用场合,系列219 SMD拨动开关是理想的选择。其卓越的性能和广泛的适用性使其成为市场上极具竞争力的产品。强烈推荐在相关领域使用该产品。

219-4MSTR参数

参数
引脚总间距 7.62mm
电流额定值 100mA
电压额定值 50V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
长*宽*高 11.63mm(长度)*4.33mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

219-4MSTR厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

219-4MSTR数据手册

厂牌 PDF简要描述 下载
CTS 拨码开关 CTS 219-4MSTR 219-4MSTR数据手册
