首页  >  产品百科  >  9402-05-20TR

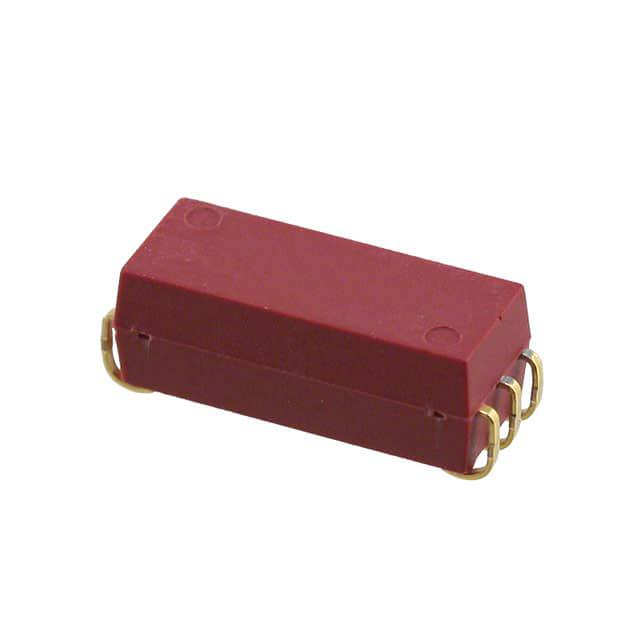

9402-05-20TR

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 200μs 400μs 500mA 200V 5V SPST-NO(1 Form A) 200Ω 25mA 200V 贴片安装,黏合安装
供应商型号: 306-1408-2-ND
供应商: Digi-Key
标准整包数: 1000
COTO TECHNOLOGY 信号继电器 9402-05-20TR

9402-05-20TR概述

    电子元器件产品技术手册:Coto科技9300和9400系列表面贴装干簧继电器

    产品简介


    Coto科技的9300和9400系列表面贴装干簧继电器旨在满足自动测试设备(ATE)、仪器仪表和电信需求。这些继电器具备高绝缘电阻、高可靠性、快速切换速度和RoHS合规性,适用于各种严苛的应用场景。

    技术参数


    - 型号规格:
    - 9300系列:支持15瓦负载切换,接触间电介质强度为500 VDC。
    - 9400系列:采用小型表面贴装封装(0.225英寸 x 0.550英寸),低电容(接触至屏蔽层1.1 pF)。
    - 电气特性:
    - 额定线圈电压:5V 和 12V。
    - 最大线圈电压:6.5V 和 15.0V。
    - 线圈电阻:±10%,25°C时,350Ω(9301)和1000Ω(9301)。
    - 切换电压:最大直流/峰值交流电阻电压为200V。
    - 切换电流:最大直流/峰值交流电阻电流为0.5A。
    - 载流能力:最大直流/峰值交流电阻电流为1.5A(9300系列),1A(9400系列)。
    - 接触耐压能力:最大直流/峰值交流电阻功率为15W(9300系列),10W(9400系列)。
    - 操作环境:
    - 储存温度范围:-35°C 至 +100°C。
    - 工作温度范围:-20°C 至 +85°C。
    - 振动:20 Gs至2000 Hz。
    - 冲击:50 Gs。

    产品特点和优势


    - 高绝缘电阻:10^12Ω(典型值10^13Ω)。
    - 高可靠性:通过密封接触设计,确保长期使用寿命。
    - 高速切换:比电磁机械继电器更快的切换速度。
    - 小尺寸:9400系列提供小型封装,适合紧凑空间应用。
    - 罗氏线圈(RoHS)合规:符合环保要求。

    应用案例和使用建议


    - ATE应用:在ATE设备中使用时,可实现高精度的电路测试。
    - 电信设备:适用于电话系统中的信号开关。
    - 高频通信:9400系列特别适合用于射频和快速上升脉冲的切换(最高可达2.0 GHz)。
    使用建议:
    - 确保使用合适的额定电压和电流以避免损坏。
    - 在高频应用中,考虑使用屏蔽接触以减少杂散电容。

    兼容性和支持


    - 该系列产品提供Gull Wing和J-Lead两种引脚风格,方便用户根据需要选择。
    - Coto科技提供详细的技术支持和定制设计服务。

    常见问题与解决方案


    - Q: 如何确认继电器的工作状态?
    - A: 可通过测量接触电阻和绝缘电阻来检查其工作状态。

    - Q: 在什么情况下会超出接触寿命?
    - A: 超过最大指定切换负荷时,可能缩短寿命。需咨询工厂获取更多信息。

    总结和推荐


    Coto科技的9300和9400系列表面贴装干簧继电器在技术和性能上表现出色,具有高可靠性、高速切换能力和优良的兼容性。特别是在ATE、电信和高频通信等领域有着广泛的应用前景。强烈推荐使用这些高质量的产品,以确保设备的最佳性能和可靠性。

9402-05-20TR参数

参数
触头外形 SPST-NO(1 Form A)
释放时间 200μs
直流线圈电压 5V
负载电流额定值 -
运行时间 400μs
线圈电阻 200Ω
插入损耗 -
最大开关电流 500mA
线圈电流 25mA
交流线圈电压 -
直流开关电压 200V
交流开关电压 200V
绝缘 -
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

9402-05-20TR厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9402-05-20TR数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9402-05-20TR 9402-05-20TR数据手册

9402-05-20TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
