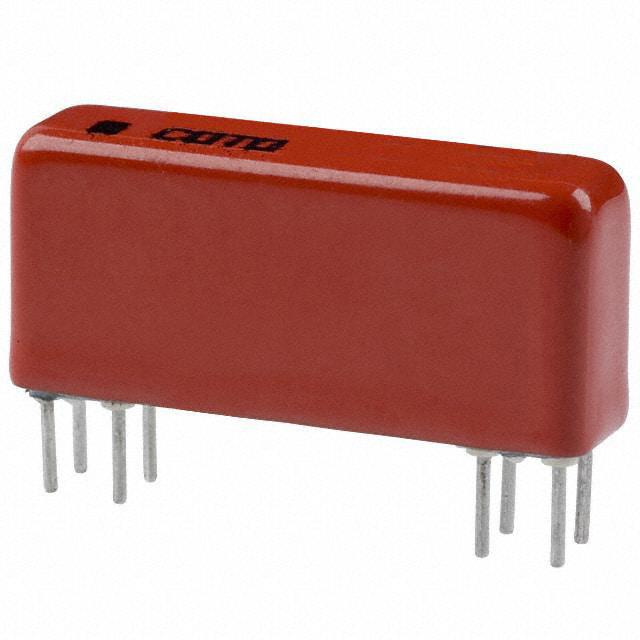

2332-05-020

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 150μs 500μs 500mA 200V 5V DPST-NO(2 Form A) 175Ω 28.6mA 200V 通孔安装
供应商型号: CO-2332-05-020
供应商: 国内现货
标准整包数: 1
COTO TECHNOLOGY 信号继电器 2332-05-020

2332-05-020概述

    # 2300 系列多极干簧继电器技术手册

    产品简介


    基本介绍
    Coto Technology 的 2300 系列多极干簧继电器是专为提供最密集封装设计的多极继电器而开发的产品系列。该系列的尺寸和外形与 2200 和 2900 系列继电器相辅相成。2300 系列提供多种配置选项,如单极常开(Form A)和双极常闭(Form C)设计。通过采用独立的切换胶囊,该系列产品在可靠性方面表现优异,特别是 1 Form C 模型在正常运行条件下的稳定性优于传统弹簧操作的继电器。此外,可根据具体应用需求提供定制引脚配置和设计方案。
    主要功能
    - 小型化设计:极小的空间占用,适合高密度应用场合。
    - 多种切换模式:支持单极和双极配置,可灵活适应不同电路需求。
    - 高可靠性:长使用寿命,确保在各种条件下稳定运行。
    - 屏蔽性能卓越:提供磁屏蔽和静电屏蔽选项,适用于复杂电磁环境。
    - RoHS 合规性:满足环保要求,适用于全球范围内的应用。
    应用领域
    - 自动化控制设备
    - 测试与测量仪器
    - 工业控制系统
    - 医疗设备
    - 通信系统

    技术参数


    以下是从技术手册中提取的核心技术规格:
    | 参数名称 | 单位 | 2 Form A | 3 Form A | 1 Form C | 2 Form C |
    |
    | 额定线圈电压 | VDC | 5, 12 | 5, 12 | 5, 12 | 5, 12 |
    | 线圈电阻 | Ω | 175/1000 | 175/1000 | 230/1000 | 175/1000 |
    | 吸合电压(最大值) | VDC | ≤3.8 | ≤3.8 | ≤3.8 | ≤3.8 |
    | 释放电压(最小值) | VDC | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 |
    | 切换电压(最大值) | VAC/VDC | 200/200 | 200/200 | 200/100 | 200/100 |
    | 切换电流(最大值) | A | 0.5/0.5 | 0.5/0.5 | 0.5/0.25 | 0.5/0.25 |
    | 载流能力(最大值) | A | 1.5/1.5 | 1.5/1.5 | 1.5/0.5 | 1.5/0.5 |
    | 接触电阻(初始最大值)| Ω | ≤0.150 | ≤0.150 | ≤0.150 | ≤0.200 |
    | 绝缘电阻(最小值) | Ω | 10^12 | 10^12 | 10^12 | 10^9 |
    环境参数:
    - 存储温度范围:-35°C 至 +100°C
    - 工作温度范围:-20°C 至 +85°C
    - 最大焊接温度:270°C(10秒内)

    产品特点和优势


    独特功能
    1. 紧凑型设计:每极占地面积仅 0.056 平方英寸,为业界最小的多极继电器之一。
    2. 高性能切换能力:支持高达 3 Form A 或 2 Form C 接触模式。
    3. 屏蔽保护:提供磁屏蔽和静电屏蔽选项,有效减少外部电磁干扰。
    4. 长期可靠运行:典型开关寿命高达 500,000 次操作,确保在恶劣环境中持续稳定工作。
    市场竞争力
    - 高性价比:在同类产品中具有出色的性价比,适合高密度布局的应用场景。
    - 灵活定制:支持根据客户具体需求进行定制设计,提高应用适配性。
    - 环保合规:完全符合 RoHS 标准,适用于全球市场。

    应用案例和使用建议


    典型应用案例
    1. 工业自动化设备:用于生产线上多个工位之间的信号传递和控制切换。
    2. 医疗设备:支持高精度的信号采集和传输,适用于生命体征监测设备。
    3. 通信系统:作为信号切换模块,提升网络设备的可靠性和稳定性。
    使用建议
    - 在高频切换场景下,建议选用动态接触电阻更低的型号以保证信号完整性。
    - 针对高振动环境,建议增加额外的机械固定措施以增强结构稳定性。
    - 定期检测绝缘电阻和接触电阻,确保继电器处于最佳工作状态。

    兼容性和支持


    兼容性
    - 可与主流的 PCB 设计标准兼容,支持常见的 SMT 装配工艺。
    - 提供多种线圈电压选项(5V 和 12V),适应不同的供电需求。
    厂商支持
    - 提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。
    - 客户技术支持团队随时响应客户的咨询和反馈。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关吸合速度慢 | 检查线圈电压是否达到额定值 |
    | 接触电阻异常偏高 | 清洁触点或更换已老化部件 |
    | 震动环境中继电器频繁误动作 | 增加额外机械固定并检查屏蔽效果 |
    | 开关无法正常释放 | 检查释放电压是否在规定范围内 |

    总结和推荐


    综合评估
    Coto Technology 的 2300 系列多极干簧继电器以其紧凑的设计、高可靠性、多样化配置和出色的屏蔽性能,在多领域具有显著的应用优势。其典型开关寿命和多种电压选项使其成为高密度应用的理想选择。
    推荐结论
    对于需要高密度布线和强抗干扰能力的应用场景,强烈推荐使用 2300 系列继电器。其在工业自动化、医疗设备和通信系统中的表现尤为突出,能够为客户带来高效稳定的解决方案。

2332-05-020参数

参数
运行时间 500μs
直流开关电压 200V
绝缘 -
交流开关电压 200V
释放时间 150μs
触头外形 DPST-NO(2 Form A)
负载电流额定值 -
插入损耗 -
直流线圈电压 5V
线圈电流 28.6mA
最大开关电流 500mA
线圈电阻 175Ω
交流线圈电压 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装
