CS131

产品分类: 固态继电器
厂牌: COTO TECHNOLOGY
产品描述: AC,DC 24Ω 350V(DC) 130mA 1.37V(DC) 1V(DC)~1.5V(DC) DIP-6 贴片安装 9.1mm*6.4mm*3.4mm
供应商型号: 306-1331-ND
供应商: Digi-Key
标准整包数: 1

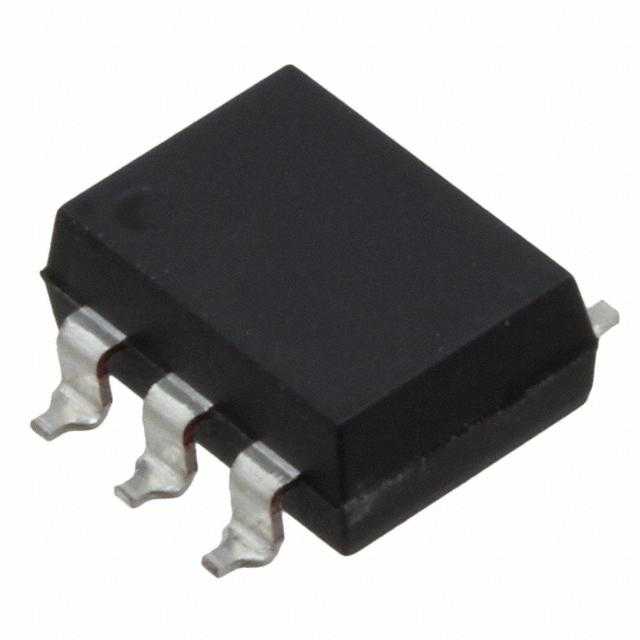

COTO TECHNOLOGY 固态继电器 CS131

CS131概述

    CotoMOS® CT131/CS131 技术手册解析

    产品简介


    CotoMOS® CT131 和 CS131 是一款适用于安全、测量和仪器仪表领域的高可靠性的电流开关型继电器。其具备低导通电阻和高负载电压的特点,能够承受高达 350V 的负载条件。这种继电器主要应用于需要精确控制和高可靠性的场合。

    技术参数


    - 电流切换能力: 最大电流为 130mA。
    - 最大导通电阻: 24Ω。
    - 负载电压: 最大 350V。
    - 输入特性:
    - 连续 LED 电流: 50mA。
    - 峰值 LED 电流: 500mA。
    - LED 反向电压: 5V。
    - 输出特性:
    - 负载电流: 最大 130mA。
    - 输出功率耗散: 450mW。
    - 环境参数:
    - 操作温度范围: -40°C 至 +85°C。
    - 存储温度范围: -40°C 至 +100°C。
    - 绝缘性能:
    - I/O 绝缘电阻: 10GΩ。
    - I/O 电容: 1.3pF(f=1MHz)。

    产品特点和优势


    - 低导通电阻: 24Ω 的导通电阻保证了低能耗和高效运行。
    - 高负载电压: 350V 的额定负载电压使得该继电器可以适应各种高电压需求的应用场合。
    - 可靠性高: 低泄漏电流和高绝缘电阻确保了长期稳定的运行表现。
    - 快速响应: 转换时间快(<1ms),适合需要快速切换的应用场合。

    应用案例和使用建议


    - 应用示例: 安全系统、测量仪器、工业自动化设备等。
    - 使用建议: 在使用过程中应注意避免超过额定电流和电压。由于该继电器具有较高的绝缘电阻和电容,建议在电路设计时合理安排电源管理,以减少干扰和提高系统稳定性。

    兼容性和支持


    - 兼容性: 该继电器与标准引脚配置兼容,易于集成到现有系统中。
    - 技术支持: Coto Technology, Inc. 提供全面的技术支持和售后服务,可以通过其官方网站 www.cotorelay.com 获取更多技术支持。

    常见问题与解决方案


    - 问题 1: 寿命不足。
    - 解决方案: 确保操作温度不超过额定范围,并遵守最大电流和电压限制。
    - 问题 2: 反向电压导致损坏。
    - 解决方案: 在使用时正确连接正负极,确保 LED 不受反向电压影响。

    总结和推荐


    CotoMOS® CT131 和 CS131 继电器凭借其低导通电阻、高负载电压和可靠的操作特性,在多种应用场合中表现出色。其快速响应和稳定的性能使其成为安全、测量和仪器仪表领域的理想选择。鉴于这些优点,我们强烈推荐这款继电器给需要高可靠性和稳定性的应用场合。

CS131参数

参数
控制电压 1V(DC)~1.5V(DC)
开关功能 -
最大导通电阻 24Ω
负载电流额定值 130mA
输出类型 AC,DC
负载电压 350V(DC)
输入电压 1.37V(DC)
长*宽*高 9.1mm*6.4mm*3.4mm
通用封装 DIP-6
安装方式 贴片安装
零件状态 在售

CS131厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

CS131数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 固态继电器 COTO TECHNOLOGY CS131 CS131数据手册

CS131封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5792 ¥ 38.6942
10+ $ 4.2952 ¥ 36.2941
25+ $ 3.6766 ¥ 30.4699
50+ $ 3.4925 ¥ 28.9443
100+ $ 3.3088 ¥ 27.4213
库存: 248
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.69
直接购买
加入购物车
