9814-03-00

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 50μs 250μs 250mA 100V 3.3V SPST-NO(1 Form A) 70Ω 47.1mA 100V 贴片安装
供应商型号: JY-9814-03-00
供应商: 云汉优选
标准整包数: 1

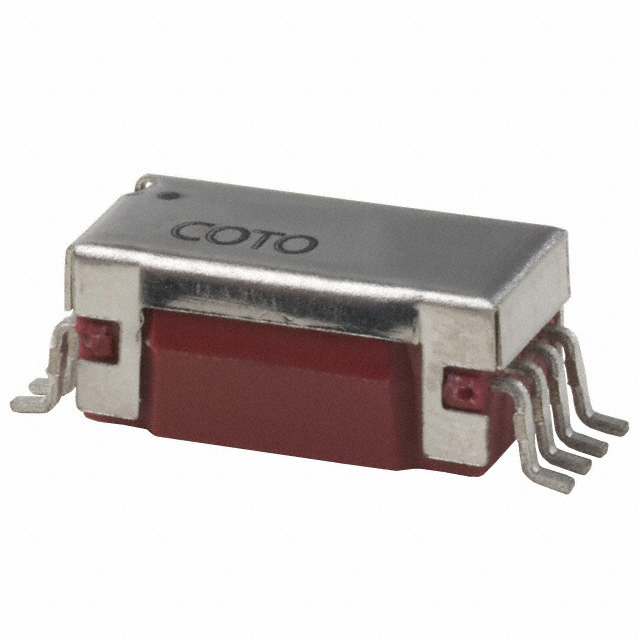

COTO TECHNOLOGY 信号继电器 9814-03-00

9814-03-00概述


    产品简介


    Coto Technology的9814和9852系列表面贴装继电器专为自动化测试设备(ATE)、仪器仪表和电信需求设计。这些微型表面贴装继电器结合了小尺寸与卓越的射频性能。9814型号通过Coto特有的开关技术,在ATE负载下寿命提高了三倍以上。9852型号则增加了转换触点(Form C)的功能。这些继电器因其小型化、附加功能和高密度封装,特别适合高速、高引脚数VLSI测试设备。

    技术参数


    - 额定线圈电压:3.3 VDC(9814),5 VDC(9852)
    - 最大线圈电压:4 VDC(9814),6 VDC(9852,9852)
    - 线圈电阻:70 Ω(9814),150 Ω(9852),110 Ω(9852)
    - 操作电压:2.5 VDC(9814),3.8 VDC(9852,9852)
    - 释放电压:0.4 VDC(最低)
    - 开关电压:最大100 VDC或30 VAC(峰值)
    - 开关电流:最大0.25 A(DC)或0.1 A(峰值AC)
    - 载流能力:最大0.5 A(DC)或0.2 A(峰值AC)
    - 接触电阻:最大初始值0.125 Ω(9814),0.150 Ω(9852)
    - 绝缘电阻:最小值10^12 Ω(9814),10^9 Ω(9852)
    - 带宽:6.5 GHz
    - 存储温度范围:-35°C至+100°C
    - 操作温度范围:-20°C至+85°C
    - 振动:20 Gs至2000 Hz
    - 冲击:50 Gs

    产品特点和优势


    - 高可靠性:采用密封接触技术,确保长期使用寿命。
    - 高绝缘电阻:达到10^12 Ω的最低绝缘电阻,提供出色的电气隔离。
    - 50 Ω同轴屏蔽:适用于阻抗匹配的应用。
    - 外部磁屏蔽:减少高密度板上的相互干扰。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    这些继电器适用于多种应用场景,如ATE、仪器仪表和电信系统。在高速、高引脚数VLSI测试设备中尤为适用。在实际使用中,应确保遵循制造商提供的温度限制,并考虑适当的散热措施以避免过热。此外,根据应用的具体需求选择合适的线圈电压和线圈电阻。

    兼容性和支持


    9814和9852系列继电器支持多种配置,包括直插式、鸥翼式和“J”形引脚,可通过Tape and Reel包装进行运输。Coto Technology还提供了详细的RF图性能数据,可在其官方网站上查看。如有任何疑问,可咨询工厂获取更多信息。

    常见问题与解决方案


    1. Q: 接触电阻偏高怎么办?
    - A: 检查并清洁接触点,确保无灰尘和污染物。
    2. Q: 继电器在高温环境下无法正常工作怎么办?
    - A: 确保继电器安装在规定的操作温度范围内,并采取适当的散热措施。
    3. Q: 如何延长继电器寿命?
    - A: 在规定的电流和电压范围内使用,避免超负荷运行。

    总结和推荐


    综上所述,Coto Technology的9814和9852系列表面贴装继电器具备高可靠性、卓越的电气性能和广泛的应用范围。它们是ATE、仪器仪表和电信设备的理想选择。强烈推荐这些继电器用于需要小型化、高密度和高性能解决方案的应用场景。

9814-03-00参数

参数
运行时间 250μs
触头外形 SPST-NO(1 Form A)
负载电流额定值 -
直流开关电压 100V
线圈电阻 70Ω
释放时间 50μs
交流线圈电压 -
绝缘 -
插入损耗 -
最大开关电流 250mA
线圈电流 47.1mA
直流线圈电压 3.3V
交流开关电压 100V
安装方式 贴片安装
零件状态 在售
包装方式 管装

9814-03-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9814-03-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9814-03-00 9814-03-00数据手册
