9202-12-00

产品分类: 信号继电器
厂牌: COTO TECHNOLOGY
产品描述: 100μs 400μs 500mA 200V 12V SPST-NO(1 Form A) 650Ω 18.5mA 200V 贴片安装 6.1mm(长度)*4.83mm(高度)
供应商型号: 306-1293-ND
供应商: Digi-Key
标准整包数: 1

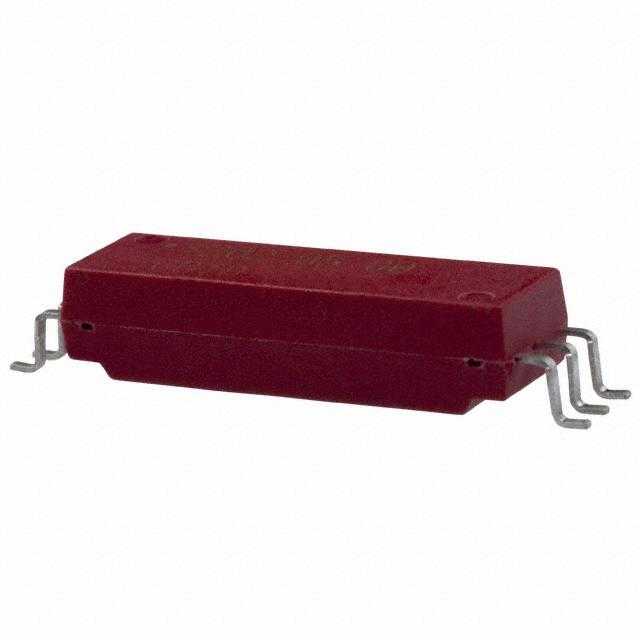

COTO TECHNOLOGY 信号继电器 9202-12-00

9202-12-00概述

    电子元器件产品技术手册:Coto 9200 系列表面贴装干簧继电器

    1. 产品简介


    Coto 的 9200 系列表面贴装干簧继电器(Reed Relay)是为自动测试设备(ATE)、仪器仪表和通信行业专门设计的产品。这类继电器具有小巧轻便、高可靠性和快速切换速度等特点,适用于各种对小型化和高可靠性有要求的应用场合。其主要功能是在控制信号作用下实现电路的通断切换,特别适用于射频和快速上升时间脉冲的切换。

    2. 技术参数


    - 尺寸:
    - 高度: 0.190 英寸(4.83 毫米)
    - 尺寸规格见附表
    - 额定电压:
    - 5 伏、12 伏
    - 线圈电阻:
    - 250Ω ± 10% @ 25°C(5 伏)、650Ω ± 10% @ 25°C(12 伏)
    - 最大线圈电压:
    - 6.5 伏(5 伏型号)、15 伏(12 伏型号)
    - 切换电压:
    - 最大直流/峰值交流电压: 200 伏
    - 切换电流:
    - 最大直流/峰值交流电流: 0.5 安培
    - 负载容量:
    - 最大直流/峰值交流功率: 10 瓦特
    - 绝缘电阻:
    - 最小: 10¹² 欧姆
    - 接触电容:
    - 在开路触点上: 0.7 皮法拉(无屏蔽)
    - 介电强度:
    - 接触间: 300 VDC/峰值交流电压
    - 切换速度:
    - 工作时间: 0.40 毫秒(典型值)
    - 释放时间: 0.10 毫秒(典型值)

    3. 产品特点和优势


    - 高绝缘电阻:最小绝缘电阻为 10¹² 欧姆,保证了较高的电气安全性。
    - 高可靠性:采用密封接触方式,使得寿命较长。
    - 低轮廓设计:高度仅为 0.190 英寸,满足高密度电路板要求。
    - 高速切换:相比机电继电器,切换速度更快。
    - Tape & Reel 包装:便于自动化生产和安装。
    - RoHS 合规:符合欧盟环保标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于自动测试设备中的电路控制
    - 适用于需要高频率切换的通信设备
    - 使用建议:
    - 使用时注意保持温度在 -20°C 至 +85°C 范围内,避免极端温差影响使用寿命。
    - 在处理过程中要确保温度不超过 260°C,以防止损坏继电器。
    - 建议配合射频同轴电缆使用,以提高信号完整性。

    5. 兼容性和支持


    - 兼容性:
    - 本系列继电器与各种射频设备兼容,特别适合高频电路应用。
    - 支持服务:
    - 可联系当地代表或工厂咨询定制设计需求。

    6. 常见问题与解决方案


    - 问题: 温度过高导致继电器损坏
    - 解决方案: 请确保工作温度不超过 85°C。
    - 问题: 开关频率过高导致失效
    - 解决方案: 检查开关频率并减少至规定范围以内。

    7. 总结和推荐


    Coto 9200 系列表面贴装干簧继电器凭借其紧凑的设计、出色的性能和广泛的适用性,非常适合于各种自动化测试和高可靠性应用场景。特别是在 ATE 和电信领域,其高可靠性使其成为市场的佼佼者。强烈推荐在需要高频率和高可靠性的应用中选用此产品。

9202-12-00参数

参数
绝缘 -
插入损耗 -
运行时间 400μs
最大开关电流 500mA
线圈电阻 650Ω
直流线圈电压 12V
直流开关电压 200V
线圈电流 18.5mA
负载电流额定值 -
交流开关电压 200V
释放时间 100μs
触头外形 SPST-NO(1 Form A)
交流线圈电压 -
长*宽*高 6.1mm(长度)*4.83mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

9202-12-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9202-12-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 信号继电器 COTO TECHNOLOGY 9202-12-00 9202-12-00数据手册

9202-12-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6248 ¥ 64.4296
10+ $ 6.5374 ¥ 54.7102
25+ $ 6.2429 ¥ 52.2454
50+ $ 6.0291 ¥ 50.4559
100+ $ 5.8221 ¥ 48.7239
300+ $ 5.5084 ¥ 46.0981
500+ $ 5.3682 ¥ 44.9249
1000+ $ 5.1846 ¥ 43.3883
库存: 870
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.42
