ZUS64805

产品分类: 其他电源
厂牌: COSEL
产品描述: 6W 1 通孔安装 44.5mm*28mm*7mm
供应商型号: 1776-1878-ND
供应商: Digi-Key
标准整包数: 1

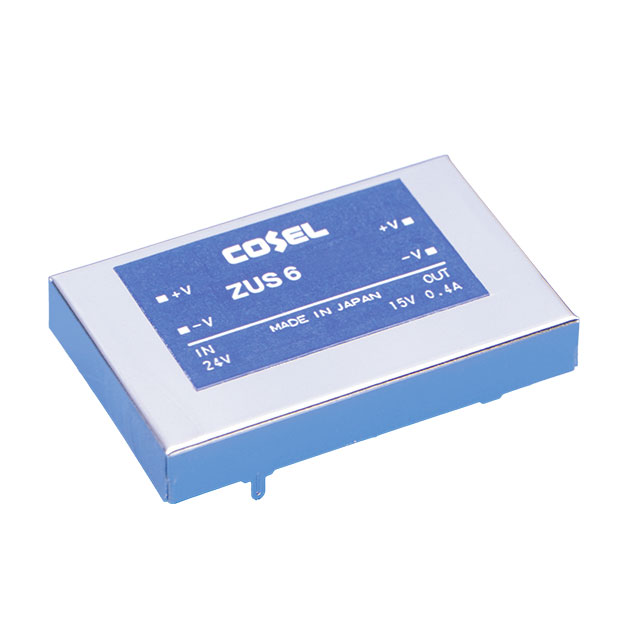

COSEL 其他电源 ZUS64805

ZUS64805概述


    产品简介


    产品类型及功能
    本系列产品为ZUS系列DC-DC转换器,型号包括ZUS1R5系列、ZUS3系列、ZUS6系列和ZUS10系列等。这些转换器主要用于将直流电压(DC)从一个电压级别转换到另一个不同的电压级别。每种型号都有不同的输出功率等级、输入电压范围和输出电压选择,适用于多种应用场合。
    应用领域
    - 电源管理: 在需要进行电压调节的应用中,例如便携式设备、嵌入式系统和工业控制系统等。
    - 通信设备: 在需要稳定的直流电源供应的通信设备中,确保信号传输质量。
    - 医疗设备: 用于需要精确电压控制的医疗设备,保证设备稳定运行。
    - 汽车电子: 在汽车电子系统中提供可靠的电源转换。

    技术参数


    基本规格
    | 型号 | 最大输出功率(W) | 输出电压(V) | 电流(A) |
    ||
    | ZUS1R50505 | 1.50 | 5 | 0.30 |
    | ZUS1R50512 | 1.56 | 12 | 0.13 |
    | ZUS1R50515 | 1.50 | 15 | 0.10 |
    | ... | ... | ... | ... |
    详细

    技术参数


    - 效率:
    - ZUS1R5: 68% - 73%
    - ZUS3: 67% - 75%
    - ZUS6: 70% - 78%
    - ZUS10: 72% - 82%
    - 输入电压范围:
    - DC4.5 - 9
    - DC9 - 18
    - DC18 - 36
    - DC36 - 72
    - 工作环境:
    - 工作温度范围:-20°C 至 +71°C
    - 存储温度范围:-40°C 至 +85°C
    - 湿度范围:20% - 95%(无冷凝)
    - 高度限制:3,000米(10,000英尺)

    产品特点和优势


    - 高效率:
    - ZUS1R5系列转换器效率高达73%,而ZUS10系列甚至可以达到82%的高效能。
    - 宽输入电压范围:
    - 支持广泛的输入电压范围,从DC4.5V到DC72V,适合各种不同供电需求的应用。
    - 过载保护:
    - 自动恢复的过电流保护电路,确保安全运行。
    - 隔离特性:
    - 输入输出之间具有500V AC的隔离电压,确保电气安全。

    应用案例和使用建议


    应用案例
    - 便携式医疗设备: ZUS系列转换器可用于驱动小型便携式医疗设备,如血压计和心电图仪。它们能够提供稳定可靠的电源,保证设备的正常运行。
    - 智能家居系统: 在智能家居中,ZUS系列转换器可以为各个智能节点提供稳定的直流电源,保证整个系统的可靠性和稳定性。
    使用建议
    - 在设计电路时,根据具体的应用场景选择合适的输入电压和输出电压。
    - 确保散热良好,特别是在满负荷运行的情况下,避免过热导致的性能下降。
    - 在实际安装过程中,注意接线要充分考虑隔离要求,防止短路等问题的发生。

    兼容性和支持


    - 兼容性:
    - 各型号之间的电气参数存在差异,不能并联或串联使用。

    - 支持和维护:
    - 提供详尽的技术文档和用户手册,支持在线咨询和技术支持服务。
    - 提供长达五年的质保期,确保用户的长期使用利益。

    常见问题与解决方案


    - 问题: 电源启动时间较长。
    - 解决方案: 检查输入电压是否稳定,确保在额定电压范围内。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载情况和输入电压,调整输出电压设置以适应实际需求。
    - 问题: 设备过热。
    - 解决方案: 增加散热措施,例如添加散热片或风扇,并确保良好的通风环境。

    总结和推荐



    总结


    ZUS系列DC-DC转换器以其高效率、宽输入电压范围和多种输出电压选项在电源管理领域有着广泛的应用。在设计和应用中,这些转换器不仅提供了稳定的电源输出,还通过过电流保护和隔离特性保证了设备的安全性和可靠性。
    推荐
    鉴于ZUS系列DC-DC转换器在性能和可靠性方面的卓越表现,特别是在需要高效率和广泛输入电压范围的应用中,强烈推荐使用此系列转换器。这些转换器不仅适用于便携式医疗设备和智能家居系统,还能满足更广泛的市场需求。

ZUS64805参数

参数
输出数量 1
输出功率 6W
负载调节 -
长*宽*高 44.5mm*28mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUS64805厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS64805数据手册

厂牌 PDF简要描述 下载
COSEL 其他电源 COSEL ZUS64805 ZUS64805数据手册

ZUS64805封装设计

查看详情并下载
Symbol
Footprint
3D Model
