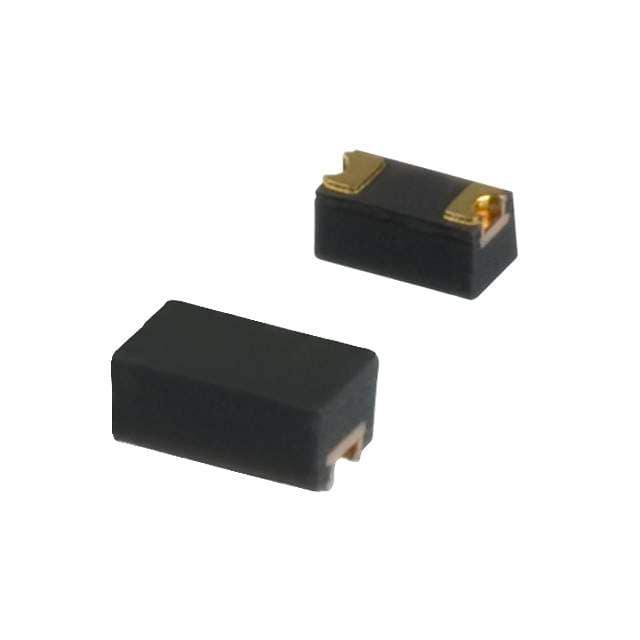

CZRU52C5V6-HF

产品分类: 齐纳(稳压)二极管
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: ±5% 100nA 5.6V 40Ω 150mW 独立式 贴片安装 1.8mm*1mm*850μm
供应商型号: CZRU52C5V6-HF
供应商: 云汉优选
标准整包数: 4000
COMCHIP TECHNOLOGY/台湾典琦科技 齐纳(稳压)二极管 CZRU52C5V6-HF

CZRU52C5V6-HF概述

    SMD Zener Diode 技术手册

    1. 产品简介


    SMD(Surface-Mount Device)齐纳二极管是用于表面安装的一种半导体元件。它们主要应用于电路设计中的稳压、钳位和信号保护等领域。SMD齐纳二极管具有体积小、重量轻、焊接方便等特点,特别适用于对空间要求严格的电子产品设计中。

    2. 技术参数


    - 功率耗散: 最大功率耗散为150毫瓦(mW),适合低功耗应用。
    - 电压范围: 支持2至39伏特(V)的电压范围。
    - 机械数据: 采用标准的0603/SOD-523F封装,塑料模制外壳,金锡焊端子。
    - 极性标识: 通过阴极环来标识正负极。
    - 温度范围: 工作和存储温度范围为-55°C至+125°C。
    - ESD电压: 静电放电能力达到8 kV(符合IEC 61000-4-2标准)。
    - 额定电流: 最大瞬态峰值电流为2.0安培(A),在0.9秒单个半正弦波冲击下。

    3. 产品特点和优势


    - 超薄无引脚封装: 极度轻薄且无引脚,便于PCB设计和组装。
    - 环保材料: 采用无铅材料制造,符合RoHS和无卤素标准。
    - 高可靠性: 具备较高的静电放电能力,确保长期可靠运行。
    - 广泛应用: 广泛应用于电源管理、电压稳压和信号保护等多种场合。

    4. 应用案例和使用建议


    SMD齐纳二极管常用于稳压电路中,如直流电源中的输出稳压、保护敏感电路免受过电压冲击等。例如,在一个24V直流电源的设计中,可以使用一个24V的齐纳二极管来防止输出电压超过预设值。
    使用建议:
    - 确保电路中的最大电流不超过二极管的最大额定电流。
    - 在选择齐纳二极管时,考虑工作环境温度的影响,选择合适的齐纳电压以保证稳定工作。
    - 设计PCB布局时,避免齐纳二极管直接暴露在热源附近,以防温度过高导致损坏。

    5. 兼容性和支持


    - 兼容性: 与大多数主流的SMD生产设备兼容,可以在标准PCB上进行自动贴装。
    - 支持和服务: 厂商提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 齐纳二极管过早失效。
    - 解决方案: 检查电路中是否有瞬态浪涌电压或过电流情况,并采取相应的防护措施。
    - 问题: 输出电压不稳定。
    - 解决方案: 确认所选齐纳二极管的额定电压与电路需求一致,同时检查电路中的其他元件是否存在不良影响。

    7. 总结和推荐


    综述: SMD齐纳二极管是一款高性能的电子元器件,适用于多种稳压和保护应用。其超薄无引脚封装、高可靠性及广泛的电压范围使其在市场上具有很强的竞争力。
    推荐: 鉴于其优异的性能和广泛的应用场景,强烈推荐在需要高效、稳定电源管理的电子设计中使用该产品。

CZRU52C5V6-HF参数

参数
电压容差 ±5%
最大功率耗散 150mW
标称齐纳电压 5.6V
配置 独立式
最大功率 0.15
Ir - 反向电流 100nA
最大齐纳阻抗 40Ω
长*宽*高 1.8mm*1mm*850μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CZRU52C5V6-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 齐纳(稳压)二极管 COMCHIP TECHNOLOGY/台湾典琦科技 CZRU52C5V6-HF CZRU52C5V6-HF数据手册

CZRU52C5V6-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2939
12000+ ¥ 0.265
20000+ ¥ 0.2582
库存: 16000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1175.6
直接购买
加入购物车
