B5817WS

产品分类: 肖特基二极管
产品描述: 20V 9A 1mA 20V 1KA SOD-323 贴片安装
供应商型号: 31M-B5817WS
供应商: 云汉优选
标准整包数: 10

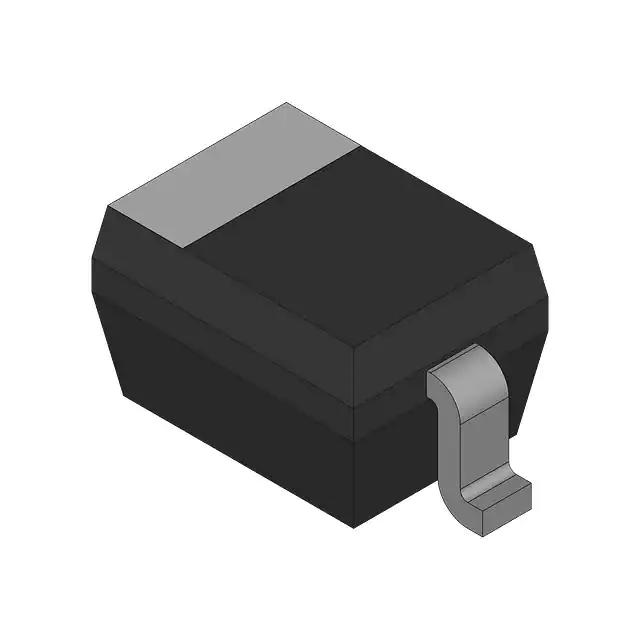

CJ/江苏长晶(长电) 肖特基二极管 B5817WS

B5817WS概述

    # B5817WS-5819WS Schottky Barrier Diode 技术手册

    产品简介


    B5817WS-5819WS 系列肖特基势垒二极管适用于低电压、高频逆变器、自由轮运转和极性保护的应用。这些二极管设计精良,能够有效应用于电力管理和电路保护等领域,是现代电子设备不可或缺的组件。

    技术参数


    以下为 B5817WS-5819WS 系列肖特基势垒二极管的主要技术参数:
    | 参数 | 符号 | B5817WS | B5818WS | B5819WS | 单位 |
    |
    | 非重复峰值反向电压 | VRM | 20 | 30 | 40 | V |
    | 峰值重复反向电压 | VRRM/VRWM/VR | 20 | 30 | 40 | V |
    | 有效反向电压 | VR(RMS) | 14 | 21 | 28 | V |
    | 平均整流输出电流 | IO | 1 | 1 | 1 | A |
    | 重复峰值正向电流 | IFRM | 1.5 | 1.5 | 1.5 | A |
    | 功率耗散 | Pd | 250 | 250 | 250 | mW |
    | 结到环境热阻 | RθJA | 400 | 400 | 400 | °C/W |
    电气特性
    | 参数 | 符号 | 测试条件 | 最小值 | 最大值 | 单位 |
    |
    | 反向击穿电压 | V(BR) | IR=1mA V |
    | 反向电压泄漏电流 | IR | VR=20V | 1 mA |
    | 正向电压 | VF | IF=1A | 0.45 | 0.6 | V |
    | 二极管电容 | CD | VR=4V, f=1MHz | 120 | pF |
    | 工作结温范围 | TJ -55 | 125 | °C |
    | 存储温度范围 | TSTG -55 | 150 | °C |

    产品特点和优势


    - 低电压应用:适用于低电压应用环境,确保安全可靠。
    - 高频应用:高频下的表现优异,广泛应用于逆变器中。
    - 高可靠性:通过严格的测试和质量控制,确保长期稳定运行。
    - 绿色封装:采用环保材料,符合RoHS标准。

    应用案例和使用建议


    应用案例
    1. 逆变器:在高频逆变器中作为关键部件,提高效率和稳定性。
    2. 自由轮运转:用于电机控制电路,保护电路免受过电压影响。
    3. 极性保护:防止电路中的极性错误导致损坏。
    使用建议
    - 在安装过程中确保引脚正确连接,避免反接造成损坏。
    - 在高温环境下使用时,注意散热,避免因温度过高导致性能下降。

    兼容性和支持


    - 该产品与其他品牌常见的SOD-323封装的产品具有良好的兼容性。
    - 厂商提供详尽的技术文档和支持,确保客户能够顺利进行产品选型和应用。

    常见问题与解决方案


    问题1:反向击穿电压不稳定
    解决方法:
    检查电路是否存在短路或开路情况,重新焊接引脚,确保引脚接触良好。
    问题2:发热严重
    解决方法:
    增加散热片,确保周围环境通风良好,避免温度过高导致损坏。

    总结和推荐


    B5817WS-5819WS系列肖特基势垒二极管以其高性能、高可靠性以及广泛的适用性,成为现代电子设备中的理想选择。其出色的频率响应和稳定的性能,使其在各类应用场景中表现出色。我们强烈推荐此系列产品,特别是对高频逆变器和电机控制系统有需求的应用场景。
    以上是对B5817WS-5819WS肖特基势垒二极管的技术手册内容的总结和提炼。希望这些信息能帮助您更好地了解并选择适合您应用的电子元器件。

B5817WS参数

参数
反向恢复时间 -
正向浪涌电流 9A
Vrrm - 重复反向电压 20V
配置 -
If-正向电流 1KA
Ir-反向电流 1mA
Vr-反向电压 20V
通用封装 SOD-323
安装方式 贴片安装
应用等级 工业级

B5817WS厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

B5817WS数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 肖特基二极管 CJ/江苏长晶(长电) B5817WS B5817WS数据手册

B5817WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2131
100+ ¥ 0.176
200+ ¥ 0.1575
3000+ ¥ 0.14
6000+ ¥ 0.1309
9000+ ¥ 0.1235
库存: 15006
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 2.13
