1N4744A TR PBFREE

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 5μA 15V 14Ω DO-41 通孔安装
供应商型号: F-1N4744A TR PBFREE
供应商: 海外现货
标准整包数: 5000

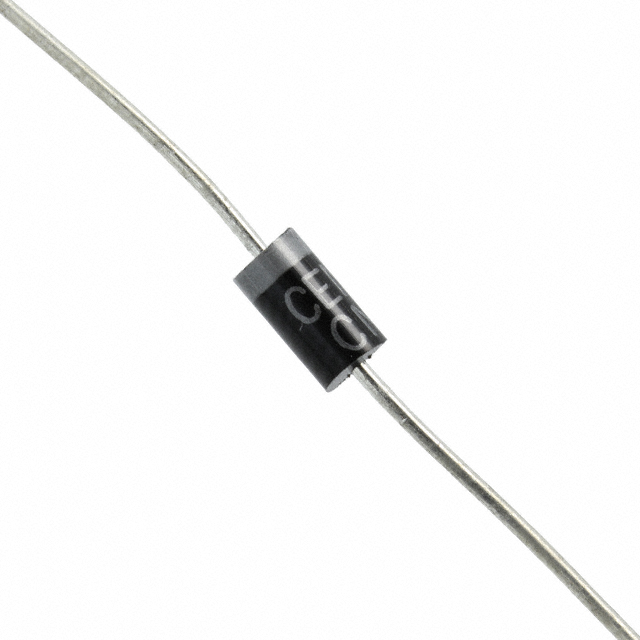

CENTRAL SEMICONDUCTOR 齐纳(稳压)二极管 1N4744A TR PBFREE

1N4744A TR PBFREE概述

    高质量文章:硅稳压二极管系列——1N4728A 至 1N4764A

    1. 产品简介


    1N4728A 至 1N4764A 是由 Central Semiconductor 制造的一系列硅稳压二极管,适用于工业、商业、娱乐及计算机等领域。这些器件提供从 3.3V 到 100V 的不同电压范围选择,具有 1W 功耗能力和 ±5% 的电压容差。它们通过 DO-41 封装设计,具备高可靠性,为系统提供精准的电压调节功能。
    稳压二极管的核心功能是将输入电压稳定在某一设定值,从而保护下游电路免受过压或浪涌电流的影响。其应用广泛,如电源管理、信号调节、开关控制等。

    2. 技术参数


    以下为各型号的主要技术规格(在 TA = 25°C 下):
    | 型号 | 稳压电压 VZ (V) | 测试电流 IZT (mA) | 最大阻抗 ZZT @ IZT (Ω) | 最大电流 IZM (mA) | 工作温度范围 (°C) |
    |
    | 1N4728A | 3.3 | 76 | 10 | 400 | -65 至 +200 |
    | 1N4733A | 5.1 | 49 | 7 | 550 | 同上 |
    | 1N4740A | 10 | 25 | 7 | 700 | 同上 |
    | 1N4764A | 100 | 2.5 | 3 | 350 | 同上 |
    其他特性还包括正向电压 VF(最大 1.2V @ IF = 200mA)、温度系数(依赖具体型号,典型范围 -0.08% 至 +0.095%/°C),以及反向漏电流(最小值在 nA 级别)。这些参数确保器件能够在极端条件下可靠运行。

    3. 产品特点和优势


    - 高精度电压调节:稳压范围广,电压偏差仅 ±5%,可满足各类精密应用需求。
    - 高可靠性:最高可达 200°C 工作温度,适合恶劣环境。
    - 多样化选择:提供多种电压等级(每 1V 或更高间隔),用户可根据实际需求灵活选用。
    - 低功耗设计:1W 功率限制下仍能高效工作,适合紧凑型设计。
    这些特点使其成为工业电源和信号电路设计的理想选择,在竞争激烈的市场中展现出显著优势。

    4. 应用案例和使用建议


    应用案例:
    1. 在开关电源中,用作次级侧反馈回路的电压参考点,帮助维持输出电压稳定。
    2. 在汽车电子中,用于防反接保护电路,防止极性接反时损坏后续负载。
    3. 作为浪涌吸收元件,保护敏感元件免受电压突变冲击。
    使用建议:
    - 在高功耗场景中,确保散热良好以避免因温升影响器件寿命。
    - 根据系统需求匹配合适的稳压电压,避免过压或欠压情况发生。
    - 注意焊接温度不超过 260°C(回流焊),以免损伤器件。

    5. 兼容性和支持


    - 封装兼容性:所有型号均采用 DO-41 标准封装,便于安装与替换。
    - 客户支持:Central Semiconductor 提供详尽的技术文档、SPICE 模型和定制服务。此外,全球技术支持团队随时响应客户咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压波动明显 | 确保负载电流在规定范围内,并检查外围元件是否匹配。 |
    | 温度过高导致性能下降 | 增加散热片或优化 PCB 布局以增强热传导效果。 |
    | 反向电流过大 | 检查是否工作在额定电流以内,并确认测试方法正确。|

    7. 总结和推荐


    总体来看,1N4728A 至 1N4764A 系列稳压二极管凭借其优异的技术参数、广泛的应用领域和强大的支持体系,已成为电子工程师的首选产品。尤其是对于需要精确电压调节的场合,这些器件表现出色。
    推荐理由:
    - 高可靠性:适合高要求环境。
    - 多样性选择:多种型号覆盖多电压段。
    - 易用性与兼容性:易于集成到现有设计中。
    因此,强烈推荐此系列产品作为关键电子元件的选择!

1N4744A TR PBFREE参数

参数
最大功率 1
Ir - 反向电流 5μA
最大齐纳阻抗 14Ω
电压容差 ±5%
最大功率耗散 -
标称齐纳电压 15V
配置 -
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1N4744A TR PBFREE厂商介绍

Central Semiconductor是一家美国半导体公司,专注于设计和制造各种类型的半导体器件。公司的主要产品包括二极管、晶体管、MOSFET、晶闸管等,广泛应用于汽车、工业、消费电子、通信和计算机等领域。

Central Semiconductor的产品主要分为以下几类:
1. 二极管:包括肖特基二极管、快恢复二极管、整流二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管、场效应晶体管等,用于放大、开关等应用。
3. MOSFET:金属氧化物半导体场效应晶体管,用于电源管理、电机控制等。
4. 晶闸管:用于交流电路的开关和调节。

Central Semiconductor的优势在于:
1. 丰富的产品线:提供多种类型的半导体器件,满足不同应用需求。
2. 高性能:产品具有高效率、低功耗、高可靠性等特点。
3. 严格的质量控制:遵循ISO等国际标准,确保产品质量和一致性。
4. 快速响应:提供快速的技术支持和定制化服务,满足客户的个性化需求。

1N4744A TR PBFREE数据手册

厂牌 PDF简要描述 下载
CENTRAL SEMICONDUCTOR 齐纳(稳压)二极管 CENTRAL SEMICONDUCTOR 1N4744A TR PBFREE 1N4744A TR PBFREE数据手册

1N4744A TR PBFREE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0348 ¥ 0.295
10000+ $ 0.0345 ¥ 0.2924
15000+ $ 0.0342 ¥ 0.2898
库存: 20000
起订量: 5000 增量: 5000
