3473-6000

厂牌: 3M
产品描述: 3M IDC连接器, 3000系列, 母座, 10路, 2行, 2.54mm节距, 电缆安装
供应商型号: 3473-6000
供应商: 国内现货
标准整包数: 1

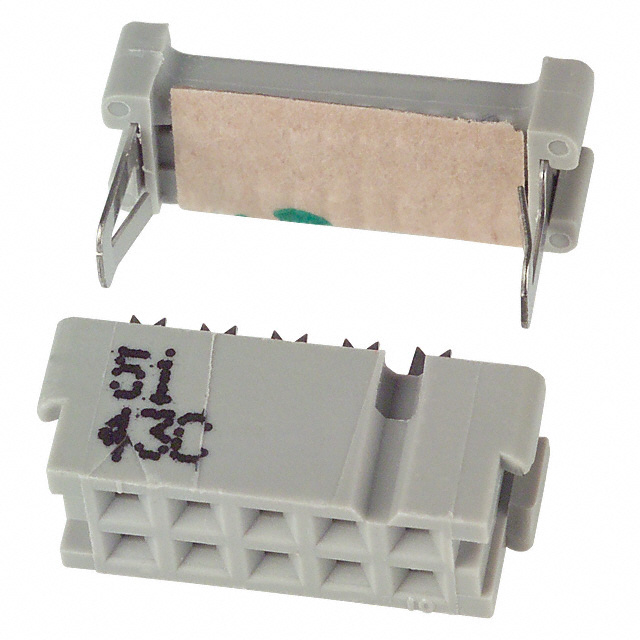

3M 矩形连接器 - 自由悬挂/面板安装 3473-6000

3473-6000概述

    3M™ Wiremount Socket 3000 系列产品技术手册

    产品简介


    3M™ Wiremount Socket 是一款适用于工业标准绝缘穿透连接器(IDC),可与3M插头、插针条配合使用,实现快速插拔连接。此系列产品提供塑料或金属夹紧固定件,适应不同的使用环境和需求。其适用于.050"间距扁平电缆和独立导线,具备军规级极化,适用于高要求的应用场景。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 玻璃填充聚酯(PBT) |
    | 颜色 | 灰色 |
    | 接触材料 | 铜合金 |
    | 夹紧固定材料 | 不锈钢 |
    | 电镀 | 基底和U型槽:2.54μm镍;擦洗区域:0.76μm金 |
    | 适用导线 | 26AWG和28AWG实心和绞合导线 |
    | 电流容量 | 26AWG:4.75A(单线);2.00A(相邻两线);1.00A(所有线)
    28AWG:4.50A(单线);1.75A(相邻两线);1.00A(所有线) |
    | 绝缘电阻 | ≥1×10^9 Ω(500VDC下) |
    | 耐电压 | 1000VRMS(海平面) |
    | 温度范围 | -55°C至+105°C |

    产品特点和优势


    1. 行业标准:符合工业标准的IDC插座,适用于高可靠性需求的环境。
    2. 安全锁定:配备正锁金属“J”夹,确保覆盖牢靠。
    3. 灵活配置:提供开盖和闭盖两种盖子选择,便于组装和拆卸。
    4. 极化选项:提供军规极化和中心凸起极化选项,提高安全性。
    5. 精确对准:转移粘合剂标签提供精确对准,提高装配精度。

    应用案例和使用建议


    1. 车载应用:适用于汽车内的电路板连接,确保信号传输稳定可靠。
    2. 军事系统:可用于军用通信设备,保证在恶劣环境下的稳定运行。
    3. 工业自动化:适用于工业控制系统中的信号传输,提高系统的可靠性和灵活性。
    使用建议:
    - 在安装时要确保正确对齐,以减少因不对准导致的接触不良。
    - 定期检查并更换老化部件,以延长产品寿命。

    兼容性和支持


    该产品与3M其他系列插头和插针条兼容,确保互操作性。3M公司提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:插拔困难
    - 解决方案:检查接头是否清洁,确保没有杂质影响插拔。如问题依旧,考虑更换新的接头组件。
    2. 问题:接触不良
    - 解决方案:确认插头和插座之间的对接是否正确,必要时重新定位并施加适当的压力。
    3. 问题:电镀层损坏
    - 解决方案:避免尖锐物体划伤电镀表面,如已损伤建议更换新的部件。

    总结和推荐


    综上所述,3M™ Wiremount Socket 3000 系列是一款性能卓越、适用范围广泛的电子元器件,特别适合需要高度可靠性的工业和军事应用场合。强烈推荐给需要高质量连接解决方案的专业用户。

3473-6000参数

参数
触头镀层厚度 760nm
类型 Receptacle
间距 2.54mm
电缆端接 IDC
线规 26-28 AWG
排数 2
针脚数 10pin
颜色 灰色
触头镀层
长*宽*高 17.3mm*7.6mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,托盘

3473-6000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3473-6000数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3473-6000 3473-6000数据手册

3473-6000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.9601
25+ ¥ 21.3112
75+ ¥ 20.6624
200+ ¥ 20.2261
400+ ¥ 19.7674
库存: 187
起订量: 23 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.96
