3417-7000

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 40pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 55.4mm(长度)*6.1mm(高度)
供应商型号: 3417-7000
供应商: Master
标准整包数: 1

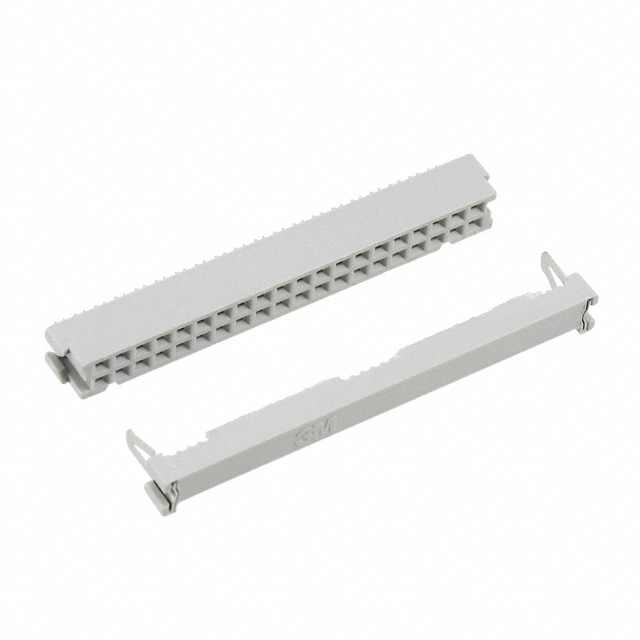

3M 矩形连接器 - 自由悬挂/面板安装 3417-7000

3417-7000概述

    3M™ Wiremount Socket 3000 系列产品技术手册

    产品简介


    3M™ Wiremount Socket 3000 系列是一款行业标准的IDC(绝缘位移连接)插座,适用于0.050英寸间距电缆。它采用玻璃填充聚酯(PBT)绝缘材料和铜合金触点,确保高可靠性和耐用性。该产品具有正向锁定金属“J”夹具,提供高盖固定力,便于安装和拆卸。此外,它适用于军事极化,并可选配中心凸块。产品具有多种尺寸选择,能够适应不同的应用场景。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - “J”夹具材料:不锈钢
    - 镀层:底层和U槽镀镍100μ” [2.54μm],擦拭区域镀金30μ” [0.76μm]
    - 导线适用范围:26和28AWG实心及绞合导线
    - 标记:3M商标、部件识别号和方向三角形
    - 电气特性:
    - 电流额定值:26AWG单线为4.75A,28AWG单线为4.50A,所有线并行时分别为2.00A和1.75A
    - 绝缘电阻:> 1×10^9 Ω(500VDC)
    - 耐压:1000VRMS(海平面)
    - 环境特性:
    - 温度范围:-55°C至+105°C
    - UL文件编号:E680803

    产品特点和优势


    - 行业标准IDC插座:符合行业标准,广泛应用于多个领域。
    - 高盖固定力:采用正向锁定金属“J”夹具,确保长时间使用的稳定性。
    - 灵活的连接方式:支持快速插拔,并能与3M头部、插头和引脚条兼容。
    - 多种端盖选项:开放或封闭端盖可选,方便接线。
    - 多规格选择:提供多种尺寸和极化选项,满足不同需求。
    - 高精度对准:转移粘合剂提供精准对准,确保高产量连接。
    - 兼容多种线缆:可接受扁平电缆或独立导线。
    - 防错设计:提供军事级双极化插槽和中心凸块。

    应用案例和使用建议


    - 应用场景:广泛应用于航空航天、通信、汽车、工业自动化等领域。
    - 使用建议:
    - 在组装过程中,确保正确使用工具如3M™ Press、3M™定位板和3M™平台,以确保安装精度。
    - 安装前检查端盖和插槽是否匹配,避免因错配导致接触不良。
    - 对于高温或低温环境,应考虑使用金属或塑料防护罩来保护连接器。


    兼容性和支持


    - 兼容性:支持与3M头部、插头和引脚条兼容,可与其他设备一起使用。
    - 支持信息:技术支持和售后服务由3M公司提供,可通过电话800-225-5373获取。

    常见问题与解决方案


    - 问题1:连接不牢固
    - 解决办法:检查“J”夹具是否正确安装,确保锁定牢固。
    - 问题2:电流超过额定值
    - 解决办法:参考详细电流降额曲线,选择合适的电缆规格。
    - 问题3:无法正确插入或拔出
    - 解决办法:确保使用正确的工具进行安装和拆卸。

    总结和推荐


    3M™ Wiremount Socket 3000 系列凭借其高性能、高可靠性和广泛的适用性,在多个行业中表现出色。它不仅符合行业标准,而且具有出色的连接稳定性和灵活性。建议在需要高可靠性连接的应用中优先选择此产品。

3417-7000参数

参数
触头镀层
间距 2.54mm
线规 26-28 AWG
触头镀层厚度 760nm
类型 Receptacle
电缆端接 IDC
排数 2
颜色 灰色
针脚数 40pin
长*宽*高 55.4mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3417-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3417-7000数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3417-7000 3417-7000数据手册

3417-7000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.508 ¥ 38.1828
100+ $ 4.0984 ¥ 34.0765
350+ $ 3.8191 ¥ 31.2746
900+ $ 3.6714 ¥ 30.0651
3000+ $ 3.6714 ¥ 30.0651
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.18
