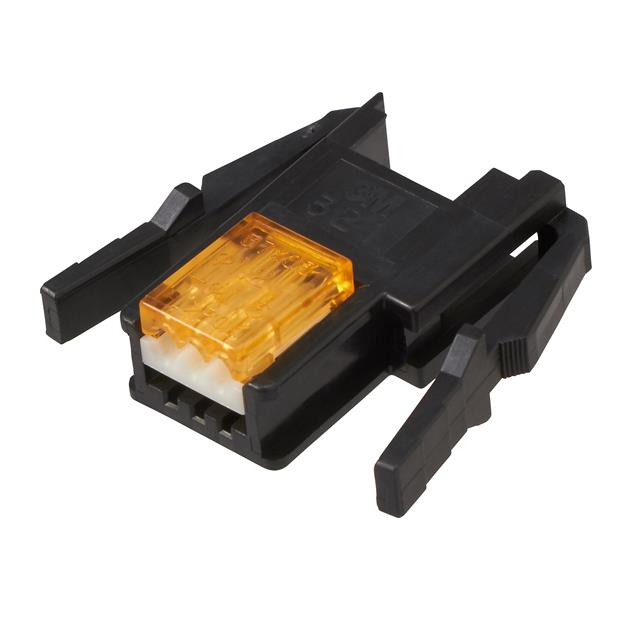

37303-3163-0P0 FL 100

厂牌: 3M
产品描述: 24-26 AWG Receptacle 2mm 1 3pin 203nm 金 黑色 IDC 面板安装
供应商型号: 3499545
供应商: element14
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 37303-3163-0P0 FL 100

37303-3163-0P0 FL 100概述

    3M™ Mini-Clamp Socket 技术手册

    产品简介


    3M™ Mini-Clamp Socket 是一款专为日本和亚洲市场设计的接线端子,适用于2毫米的接线规格。它是一款IDC(绝缘位移连接)插座,既可以进行电线安装,也可以面板安装。这款产品能够适应多种电线尺寸,并且支持多个位置配置,方便快捷可靠地完成端接操作。

    技术参数


    - 物理属性:
    - 绝缘材料:玻璃纤维增强热塑性体主体及下盖,透明热塑性顶盖
    - 阻燃等级:UL 94V-0
    - 颜色:黑色主体,白色及彩色盖(详见表1)
    - 接触材料:铜合金
    - 镀层:底层镀镍,至少2.54 μm(100 μ英寸),触点镀金区域至少0.2 μm(8 μ英寸),IDC部分镍
    - 容纳范围:退火铜、高强度铜或铜合金,裸铜或涂锡铜,20至26 AWG(0.14至0.5毫米)
    - 电气属性:
    - 电流承载能力:3.0安培
    - 电压承受能力:32伏特
    - 绝缘电阻:600伏直流下大于1 × 10^6 Ω
    - 耐压能力:1000伏交流峰值(海平面)
    - 环境属性:
    - 温度范围:20°C至+85°C环境(1.0A最大),-20°C至+75°C环境(2.0A最大),-20°C至+60°C环境(3.0A最大)
    - UL 文件号:E680803

    产品特点和优势


    - 设计用于日本和亚洲市场常用的接线规格,具有广泛适用性。
    - 提供插销用于面板安装,提高了安装的便捷性。
    - 端接无需特殊准备线材,简化了施工流程。
    - 集成电缆固定功能,确保了稳定的连接。
    - 支持多种电线直径,灵活性高。
    - 快速可靠的IDC端接,使用标准钳子即可完成。
    - 清洁的端接过程,无杂物残留。
    - 具备高循环次数,延长使用寿命。
    - 紧凑的设计节省了板面和面板空间。
    - 提高连接可靠性,减少了维护工作。

    应用案例和使用建议


    - 应用案例:广泛应用于需要紧凑布局和可靠连接的电子设备中,例如工业控制系统、自动化设备等。
    - 使用建议:在安装时要确保电线绝缘层符合规格要求,选择合适的工具进行端接,以保证连接的稳定性和可靠性。使用过程中定期检查连接部位,确保没有松动或损坏。

    兼容性和支持


    - 该产品支持20-26 AWG和24-26 AWG两种规格的电线,颜色编码便于区分不同的型号。
    - 可与常见的钳子或3M™ Scotchlok™ 压接工具配合使用。
    - 厂商提供详细的监管信息和技术支持,可通过电话或官网获取。

    常见问题与解决方案


    - 问题1:电线绝缘层不正确
    - 解决方法:检查并确保所用电线的绝缘层符合规格要求。
    - 问题2:端接不牢固
    - 解决方法:使用正确的工具(如标准钳子或3M™ Scotchlok™ 压接工具)进行端接,并确保正确对齐。
    - 问题3:连接处出现噪音或信号干扰
    - 解决方法:重新检查连接部位是否紧固,如有必要可重新端接。

    总结和推荐


    3M™ Mini-Clamp Socket 在紧凑设计和高可靠性方面表现出色,特别适合于日本和亚洲市场的应用需求。它具备广泛的适用性和易于维护的特点,可以大大提高连接的稳定性和寿命。对于那些寻求高效可靠连接解决方案的工程师和设计师来说,这款产品是一个理想的选择。因此,我强烈推荐这款产品用于相关应用场合。

37303-3163-0P0 FL 100参数

参数
触头镀层
间距 2mm
针脚数 3pin
电缆端接 IDC
排数 1
类型 Receptacle
线规 24-26 AWG
触头镀层厚度 203nm
颜色 黑色
安装方式 面板安装
零件状态 在售
包装方式 散装

37303-3163-0P0 FL 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

37303-3163-0P0 FL 100数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 37303-3163-0P0 FL 100 37303-3163-0P0 FL 100数据手册

37303-3163-0P0 FL 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7321 ¥ 31.2373
10+ $ 3.1397 ¥ 26.2797
100+ $ 2.9744 ¥ 24.8954
200+ $ 2.6013 ¥ 21.7727
500+ $ 2.5359 ¥ 21.2255
1000+ $ 2.1628 ¥ 18.1028
2000+ $ 2.0654 ¥ 17.2873
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.23
直接购买
加入购物车
