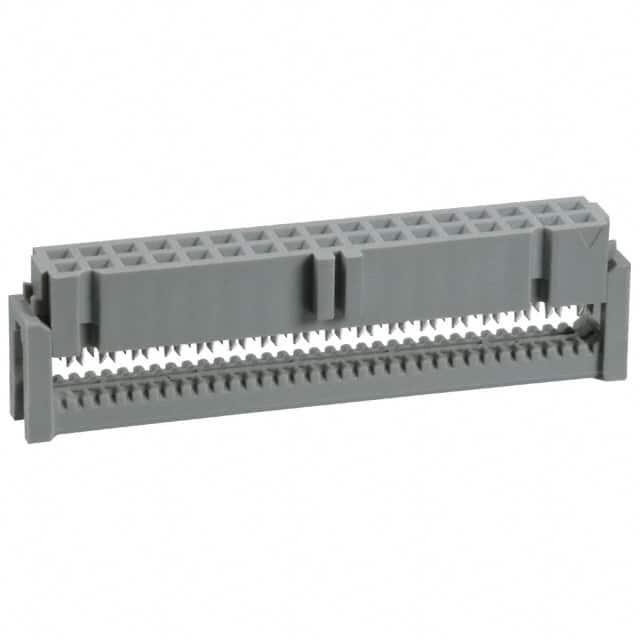

89134-0101

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 34pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 47.8mm*6.1mm*7.6mm
供应商型号: TU-89134-0101
供应商: 海外现货
标准整包数: 100

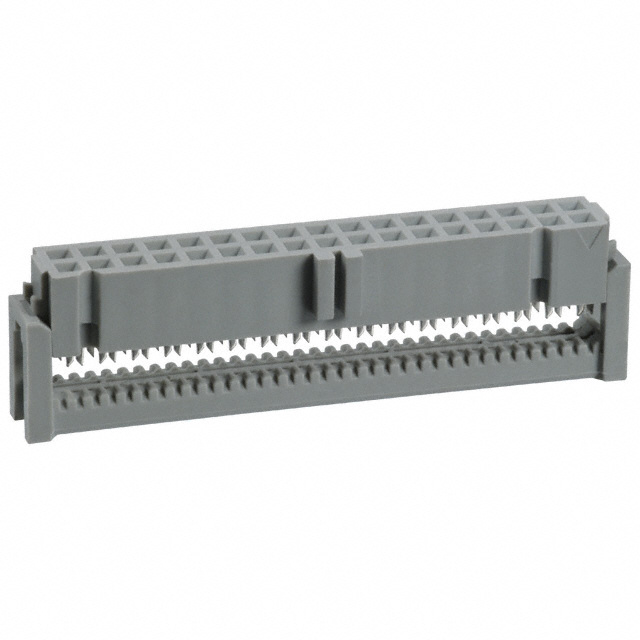

3M 矩形连接器 - 自由悬挂/面板安装 89134-0101

89134-0101概述

    3M™ IDC Ribbon Cable Socket 技术手册

    产品简介


    3M™ IDC Ribbon Cable Socket(型号:891系列)是一款专为0.050英寸间距的电缆设计的连接器。该产品具有预组装结构,适用于手动和半自动装配设备的便捷装载。它广泛应用于各种电子设备,如计算机、通信设备和工业控制系统等。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT),阻燃等级UL 94V-0,颜色为灰色。
    - 接触材料: 磷青铜,镀镍底层(50微英寸),镀金(30微英寸)。
    - 适用线径: 26和28AWG多股线。
    - 电流额定值:
    - 28AWG: 单条线路4.25A,相邻线路1.75A,所有线路1.25A。
    - 26AWG: 单条线路4.50A,相邻线路2.25A,所有线路1.50A。
    - 绝缘电阻: ≥1×10^9Ω(500V DC)。
    - 耐压强度: 1000VRMS(海平面)。
    - 温度范围: -55°C至+105°C。
    - 其他认证: UL文件编号E680803。

    产品特点和优势


    1. 预组装结构: 方便手动和半自动装配设备的便捷装载。
    2. “凸起”设计: 防止运输过程中锁扣过早锁定。
    3. 双面粘贴拉片: 便于拔插操作。
    4. 双凹槽盖子: 支持从任一侧进行电缆终端处理,几乎消除了单凹槽连接器的需求。
    5. 军用级极化: 提供中心凸起和无中心凸起选项。
    6. 合规性: 符合RoHS标准,具体细节可参考官方网站。

    应用案例和使用建议


    - 应用场景: 本产品主要用于计算机、通信设备和工业控制系统的电缆连接。
    - 使用建议: 在组装时应注意电缆的正确插入方向,避免接触不良。另外,在高密度布线环境中,可考虑使用中心凸起设计以增强稳定性。

    兼容性和支持


    - 兼容性: 该产品可与多种电子元器件和其他设备兼容。
    - 支持服务: 提供技术支持热线(800-225-5373)和在线资源(www.3Mconnectors.com),包括详细的产品规格和技术文档。

    常见问题与解决方案


    1. 问题: 连接不牢固。
    - 解决方法: 确保电缆正确插入,并检查是否有任何损坏或弯曲。
    2. 问题: 拔插困难。
    - 解决方法: 使用双面粘贴拉片,并确保正确的插入和拔出方向。
    3. 问题: 接触不良。
    - 解决方法: 检查焊接质量和接触面积是否符合要求。

    总结和推荐


    3M™ IDC Ribbon Cable Socket 是一款高性能、高可靠性的电缆连接器,适用于多种应用场景。其独特的设计和广泛的适用性使其在市场上具备较强的竞争力。考虑到其良好的性能和广泛的应用范围,我们强烈推荐使用此产品。如果您需要进一步的技术支持或订购信息,请联系3M公司(电话:800-225-5373)。

89134-0101参数

参数
间距 2.54mm
触头镀层
颜色 灰色
线规 26-28 AWG
针脚数 34pin
排数 2
触头镀层厚度 760nm
类型 Receptacle
电缆端接 IDC
长*宽*高 47.8mm*6.1mm*7.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

89134-0101厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89134-0101数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 89134-0101 89134-0101数据手册

89134-0101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.83 ¥ 15.6465
库存: 7100
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1564.65
直接购买
加入购物车
