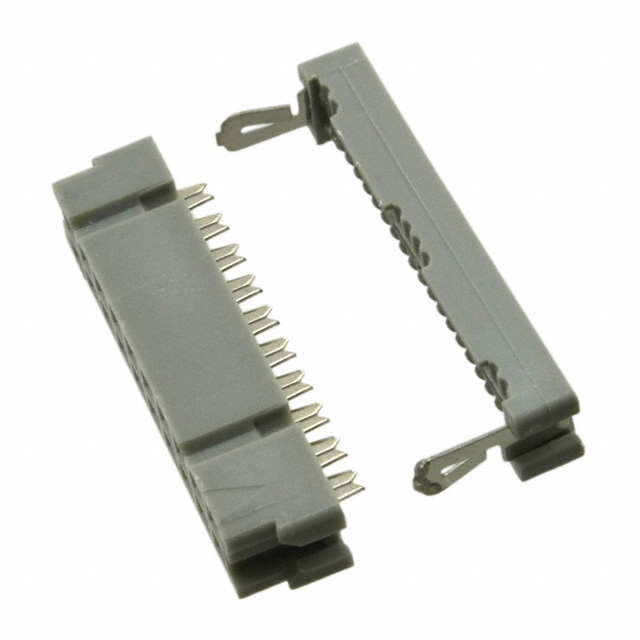

3421-7000

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 20pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 30mm*7.6mm*6.1mm
供应商型号: 3M11941-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 3421-7000

3421-7000概述

    3M™ Wiremount Socket 技术手册

    1. 产品简介


    3M™ Wiremount Socket 是一款专为连接电缆设计的插拔式插座。它适用于工业标准绝缘刺穿连接(IDC),并且能够快速连接/断开,广泛应用于电子设备的连接系统中。该产品采用高强度不锈钢“J”型夹具提供盖板固定,确保长时间稳定使用。它适用于需要高精度连接和耐用性的场合,如军事、航空航天及工业自动化等领域。

    2. 技术参数


    - 物理特性:
    - 材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 插片材料:不锈钢
    - 电镀:镍底和U槽镀层,厚度100μ英寸;擦洗区镀金,厚度30μ英寸
    - 导线适应性:26和28AWG单股和多股导线
    - 电气特性:
    - 电流容量:以26AWG为例,单线路电流为4.75A,两相邻线路为2.00A,所有线路为1.00A
    - 绝缘电阻:大于1×10^9 Ω(在500VDC下)
    - 耐压:1000VRMS(海平面)
    - 环境特性:
    - 工作温度范围:-55°C至+105°C

    3. 产品特点和优势


    - 行业标准:符合军用规格(MIL-spec)和IEC标准。
    - 双极化插头:通过军事双插槽设计和中心凸起设计,提供更高的精确度和可靠性。
    - 高强度插片:使用不锈钢“J”型夹具,提供卓越的覆盖物保持力。
    - 多款盖板可选:开放端或封闭端盖板,便于不同场合的应用。
    - 耐温性好:能够在极端环境下正常工作。

    4. 应用案例和使用建议


    - 应用场景:常用于军用设备、工业自动化设备、通讯设备等。
    - 使用建议:为了提高可靠性和寿命,建议定期检查插针是否有磨损,并且根据具体需求选择合适的盖板类型(开放端或封闭端)。

    5. 兼容性和支持


    - 兼容性:本产品可以与3M公司的各种插头、插座及插件条兼容。
    - 支持:3M公司提供专业的技术支持服务,客户可以通过电话(800-225-5373)获取帮助。

    6. 常见问题与解决方案


    - 问题一:插针损坏如何更换?
    - 解决方案:可以联系3M官方客服获取相应的插针替换服务。

    - 问题二:连接不稳定怎么办?
    - 解决方案:检查是否安装正确,并确认插针是否清洁无污物。

    7. 总结和推荐


    3M™ Wiremount Socket 在多个方面表现出色,具有高度的可靠性和耐用性。特别是其满足军用规格的能力使其成为对性能要求高的客户的理想选择。总体而言,我们非常推荐这款产品,尤其适合在高要求环境下使用。
    本手册由3M电子解决方案部门编写并发布,更多信息请访问官网:[3M Connectors](http://www.3Mconnectors.com)。

3421-7000参数

参数
排数 2
触头镀层
针脚数 20pin
电缆端接 IDC
触头镀层厚度 760nm
类型 Receptacle
颜色 灰色
间距 2.54mm
线规 26-28 AWG
长*宽*高 30mm*7.6mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3421-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3421-7000数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3421-7000 3421-7000数据手册

3421-7000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9896 ¥ 42.1621
10+ $ 4.2433 ¥ 35.8561
25+ $ 3.8301 ¥ 32.0533
50+ $ 3.6471 ¥ 30.5214
100+ $ 3.473 ¥ 29.0645
300+ $ 3.2139 ¥ 26.8964
600+ $ 3.0606 ¥ 25.6133
1200+ $ 2.9146 ¥ 24.3916
2700+ $ 2.7527 ¥ 23.0367
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.16
直接购买
加入购物车
