37C04-3163-000 FL

厂牌: 3M
产品描述: 24-26 AWG Latch Holder,Socket 2mm 2 8pin 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 3499570
供应商: 海外现货
标准整包数: 1

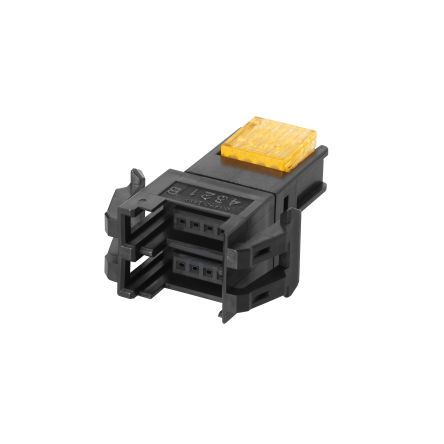

3M 矩形连接器 - 自由悬挂/面板安装 37C04-3163-000 FL

37C04-3163-000 FL概述

    3M™ Mini-Clamp 和 Power Clamp 连接器产品技术手册

    1. 产品简介


    3M™ Mini-Clamp 和 Power Clamp 连接器是一系列节省时间且可靠的现场安装电线解决方案。这些连接器适用于工业设备和制造设施的应用,如传感器、LED、开关及各种小型设备。Mini-Clamp连接器采用IDC(绝缘位移连接)技术,无需剥离电缆护套或使用特殊工具即可进行操作,适合20-28 AWG线径,2 mm接触间距,从而实现空间节省和更高的布线密度。

    2. 技术参数


    - 线径范围: 28至20 AWG
    - 接触间距: 2 mm
    - 电压支持: 最大250V
    - 电流支持: 单线最大10A,所有线最大7A
    - 线径大小: 1.0至2.0 mm
    - 适用环境: 支持IPX4防水等级
    - 适配标准: 兼容CC-Link通信互连标准

    3. 产品特点和优势


    - 无须剥离电缆护套: 使用Mini-Clamp技术可以快速方便地进行电线连接。
    - 可靠性和安全性: 高效的IDC连接技术减少了导体损伤的风险,保证了传感器连接的可靠性。
    - 简化安装过程: 可以在现场快速安装,减少劳动成本。
    - 小尺寸设计: 比大多数标准螺丝型替代品体积更小,节省空间。
    - 高密度布线: 支持更细的线径,实现更高密度的布线。

    4. 应用案例和使用建议


    - 工业自动化设备: 在工业自动化系统中,3M™ Mini-Clamp 和 Power Clamp 连接器被广泛用于传感器、LED和开关的连接,优化了信号和电源线路的布局。
    - 生产线模块化: 通过T分支连接器实现网络的模块化,提高了系统的灵活性和可扩展性。
    - 传感器网络: 在传感器网络中,这些连接器能够实现高效的数据传输和电力供应。
    使用建议:
    - 在复杂布线环境中,建议采用分支连接器进行分段连接,以提高系统的可靠性和易维护性。
    - 定期检查连接器的紧固情况,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容标准: 兼容CC-Link通信互连标准。
    - 技术支持: 用户可以从3M获取相关的技术支持和维修服务。
    - 配件: 提供水密套管、防尘罩等配件,增加连接器的耐用性和适应性。

    6. 常见问题与解决方案


    - 问题: 连接器连接不稳定。
    - 解决方案: 确保电线插入深度正确,使用适当的工具进行压接。
    - 问题: 连接器损坏。
    - 解决方案: 更换受损的连接器,确保正确的使用方法和操作步骤。

    7. 总结和推荐


    3M™ Mini-Clamp 和 Power Clamp 连接器具有高效、可靠、易于安装的特点,在工业自动化设备和传感器网络中表现出色。它们的小尺寸设计和高密度布线能力使其成为复杂系统中的理想选择。我们强烈推荐使用这些连接器来提升系统的稳定性和效率。

37C04-3163-000 FL参数

参数
针脚数 8pin
间距 2mm
电缆端接 IDC
排数 2
颜色 黑色
类型 Latch Holder,Socket
触头镀层厚度 -
触头镀层 -
线规 24-26 AWG
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘
