3414-7000

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 34pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 47.8mm(长度)*6.1mm(高度)
供应商型号: UA-3414-7000
供应商: 海外现货
标准整包数: 240

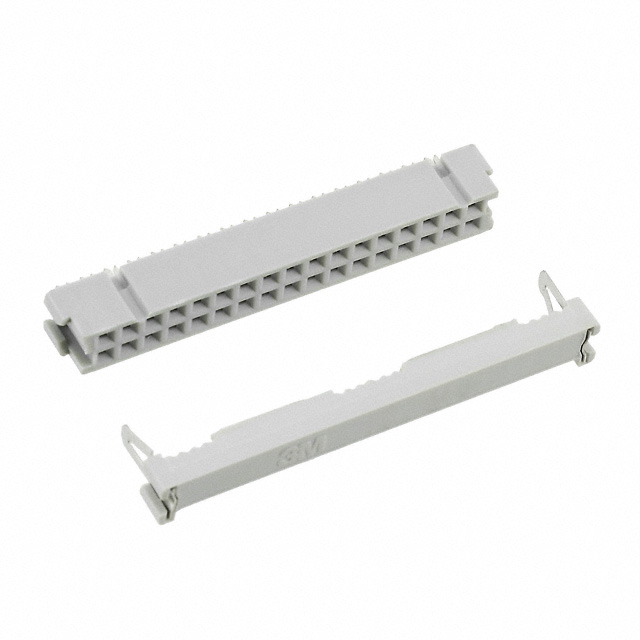

3M 矩形连接器 - 自由悬挂/面板安装 3414-7000

3414-7000概述

    3M™ Wiremount Socket 技术手册

    产品简介


    3M™ Wiremount Socket 是一款行业标准的绝缘穿刺连接器(IDC),适用于各种电缆和接头的快速连接和断开。这款连接器设计用于多种应用场合,包括军用标准和IEC标准化的应用。3M™ Wiremount Socket 主要用于连接0.050英寸间距的扁平电缆或独立电线,提供开放式或封闭式端盖选择,以适应不同的安装需求。此款连接器具有高锁定性能、良好的环境耐受性以及广泛的适用范围,使其成为众多电子设备中的理想选择。

    技术参数


    - 物理特性:
    - 材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 联系材料:铜合金
    - J 形夹材料:不锈钢
    - 电镀:底层和U形槽:100μ” [2.54μm] 镍;擦拭区:30μ” [0.76μm] 金
    - 线材容量:26和28AWG 实心和绞线
    - 标记:3M标志、零件识别号和方向三角形
    - 电气特性:
    - 电流承载能力:对于1条线路,26AWG为4.75A,相邻2条线路为2.00A,所有线路为1.00A;28AWG分别为4.50A,1.75A和1.00A。
    - 绝缘电阻:在500V直流下大于1×10⁹Ω
    - 耐压:海平面处为1000VRMS
    - 工作温度范围:-55°C至+105°C
    - 环境特性:
    - 温度等级:-55°C到+105°C
    - UL文件编号:E680803

    产品特点和优势


    - 高可靠性和安全性:正向锁定金属“J”夹设计提供了强大的覆盖保持力,确保长期稳定性能。
    - 多功能兼容性:支持3M的插头、插座和引脚条,便于快速连接和断开。
    - 精密对准:转移粘合剂提供精准对准,保证高良品率的终端。
    - 多样性选择:开放端或封闭端盖,不同规格和类型的应变缓解选择。

    应用案例和使用建议


    - 典型应用:航空航天、工业自动化、通信设备、汽车电子等领域。
    - 使用建议:
    - 确保电缆与连接器对齐,避免弯曲过度导致损坏。
    - 定期检查应变缓解部件的状态,及时更换磨损部分。

    兼容性和支持


    - 兼容性:可与3M系列插头、插座和引脚条无缝对接。
    - 支持信息:3M公司提供全面的技术文档、安装指南及售后支持服务。

    常见问题与解决方案


    - 问题1:电缆无法正确插入。
    - 解决办法:检查是否有异物堵塞,确保接触部位清洁。

    - 问题2:连接后发现电流承载不足。
    - 解决办法:确认电缆规格符合要求,必要时更换电缆。

    总结和推荐


    3M™ Wiremount Socket凭借其坚固耐用的设计、卓越的电气特性和广泛的应用场景,在市场上具有很高的竞争力。它不仅满足了行业标准要求,还提供了诸多创新点。对于需要可靠连接解决方案的工程师和技术人员而言,3M™ Wiremount Socket是一款值得信赖的产品。强烈推荐使用此产品。

3414-7000参数

参数
线规 26-28 AWG
间距 2.54mm
颜色 灰色
电缆端接 IDC
触头镀层厚度 760nm
触头镀层
类型 Receptacle
排数 2
针脚数 34pin
长*宽*高 47.8mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3414-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3414-7000数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3414-7000 3414-7000数据手册

3414-7000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 2.8125 ¥ 23.5688
库存: 867
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 5656.51
