3414-7034

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 34pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 3M158957-ND
供应商: Digi-Key
标准整包数: 1

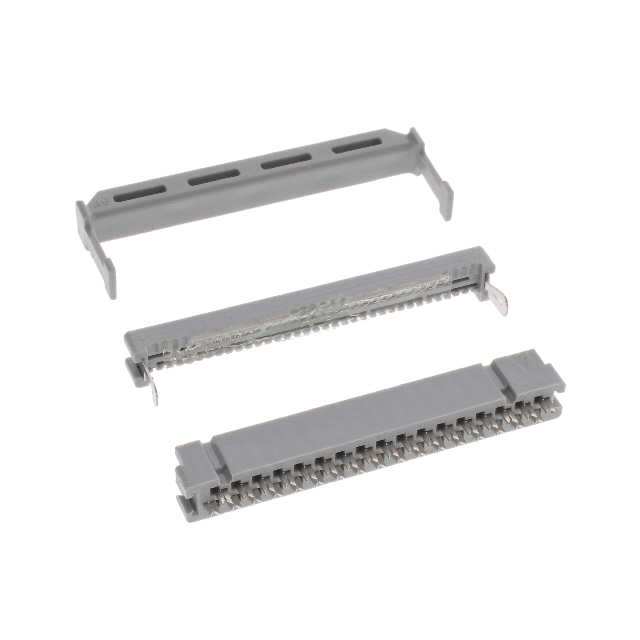

3M 矩形连接器 - 自由悬挂/面板安装 3414-7034

3414-7034概述


    产品简介


    3M™ Wiremount Socket 3000系列是一款工业标准的IDC插座,适用于需要快速连接和断开的场合。该系列产品广泛应用于电信、计算机、消费电子以及军事等领域,凭借其可靠的性能和灵活的设计,成为许多关键应用的理想选择。
    该插座设计用于0.050英寸间距的电缆,提供塑料或金属夹紧选项,确保高度可靠和精确的连接。同时,其可选的正极化设计和军事标准的对齐功能使其在多种严苛环境下都能保持稳定的性能。

    技术参数


    以下为该产品的核心技术规格和参数:
    | 类别 | 参数 |

    | 物理特性 | 绝缘材料:玻璃填充聚酯(PBT);阻燃等级:UL 94V-0;颜色:灰色 |
    | 接触材料 | 接触材料:铜合金;锁扣材质:不锈钢 |
    | 电镀层 | 基础镀层和U型槽:100微英寸镍;擦拭区域:30微英寸金 |
    | 电线适用范围 | 支持26AWG和28AWG的实心线和绞合线 |
    | 电流额定值 | 在30℃条件下:1线路6邻线路全部线路,26AWG为4.75A,28AWG为4.50A |
    | 绝缘电阻 | 大于1×10⁹欧姆 @ 500VDC |
    | 耐电压 | 1000V RMS(海平面) |
    | 温度范围 | -55°C至+105°C |
    | 认证 | UL文件编号:E680803 |

    产品特点和优势


    1. 行业标准兼容性:符合MIL规范和IEC标准,确保其在全球范围内的广泛适用性。
    2. 高可靠性设计:采用不锈钢“J”形锁扣,提供卓越的盖板保持力。
    3. 多样化选择:提供开放或封闭端盖、中心凸起极化等多种配置选项。
    4. 灵活适配性:支持0.050英寸间距电缆,兼容平板电缆和独立导线。
    5. 精度导向:带有转印粘合剂,实现精准对齐,提高成品率。
    6. 环境适应性强:工作温度范围宽广,满足恶劣环境需求。

    应用案例和使用建议


    应用案例:
    - 军事通信系统:利用其双极化槽和金属锁扣,满足军事级连接要求。
    - 数据中心:高效支持高速信号传输,满足密集布线的需求。
    - 消费电子:适配多种电子设备内部布线,提供便捷的连接方案。
    使用建议:
    - 针对极端温度环境,优先选择具有高阻燃等级和耐温特性的型号。
    - 对于高密度布线,可结合塑料或低剖面金属应力释放以减少接触干扰。
    - 建议定期检查和更换拉拔条,以确保长时间稳定使用。

    兼容性和支持


    该产品与3M品牌的其他插头、插座及针排组件完全兼容,方便用户进行快速连接和拆卸操作。3M公司提供详尽的技术支持文档,并通过其官网提供RoHS合规信息(见附录E1和C1)。此外,对于具体的技术问题,用户可以通过电话或网站获取及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保使用正确的金属锁扣并正确安装。 |
    | 插入困难 | 检查是否有灰尘或异物阻碍,必要时清洁插座孔洞。 |
    | 温度升高导致连接失效 | 检查环境温度是否超出工作范围,并调整冷却措施。 |
    | 胶带移位导致对齐偏差 | 使用3M提供的定位板确保胶带位置准确无误。 |

    总结和推荐


    3M™ Wiremount Socket 3000系列凭借其强大的工业标准兼容性、卓越的环境适应能力以及丰富的定制选项,成为一款不可多得的高性能IDC插座。其独特的双极化设计和高精度导向进一步提升了产品在复杂环境下的可靠性。
    总体而言,这款产品非常适合需要快速连接和长期稳定运行的应用场景。无论是军事、工业还是消费电子领域,它都展现出显著的市场竞争力。因此,强烈推荐给寻求高品质连接解决方案的专业用户和技术工程师。
    推荐指数:★★★★★

3414-7034参数

参数
颜色 灰色
针脚数 34pin
电缆端接 IDC
排数 2
触头镀层
类型 Receptacle
线规 26-28 AWG
触头镀层厚度 760nm
间距 2.54mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3414-7034厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3414-7034数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3414-7034 3414-7034数据手册

3414-7034封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5644 ¥ 72.3692
10+ $ 7.0054 ¥ 58.6268
25+ $ 6.5661 ¥ 54.9504
50+ $ 6.2525 ¥ 52.3254
100+ $ 5.954 ¥ 49.8275
300+ $ 5.51 ¥ 46.1118
600+ $ 5.2472 ¥ 43.9126
1200+ $ 4.997 ¥ 41.8188
库存: 181
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.36
直接购买
加入购物车
