3399-7626

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 26pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 37.6mm(长度)*7.62mm(高度)
供应商型号: 3399-7626
供应商: Master
标准整包数: 11

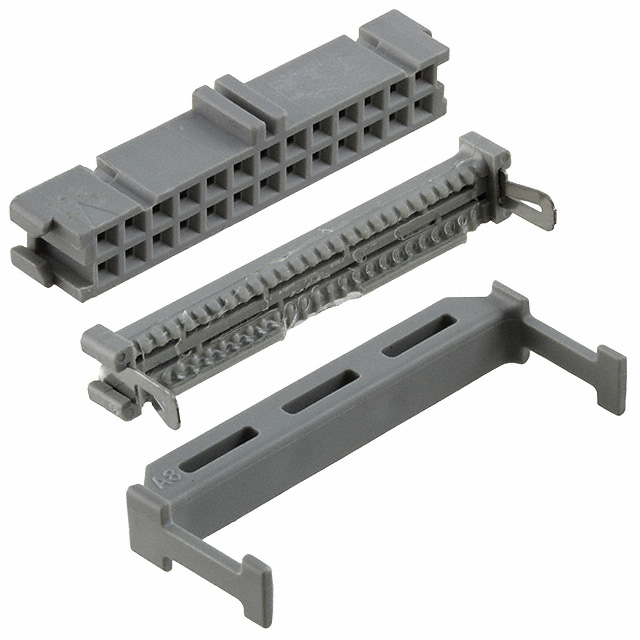

3M 矩形连接器 - 自由悬挂/面板安装 3399-7626

3399-7626概述

    3M™ Wiremount Socket 3000 系列技术手册解析

    1. 产品简介


    3M™ Wiremount Socket 3000 系列 是一种行业标准的 IDC(绝缘位移连接)插座,适用于多种电子应用场合。该插座支持双极化插槽设计,适合各种电缆和电线,且具备高精度对准能力,确保高效可靠的终端连接。其独特的“J”型锁紧金属夹设计提供优秀的覆盖保留能力,使得它特别适合于军事和工业应用中的快速连接和断开需求。

    2. 技术参数


    | 类别 | 详细参数 |

    | 绝缘材料 | 玻璃填充聚酯(PBT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 灰色 |
    | 接触材料 | 铜合金 |
    | J 型夹材料 | 不锈钢 |
    | 底层镀镍 | 100 微英寸 [ 2.54 微米 ] |
    | 擦拭区镀金 | 30 微英寸 [ 0.76 微米 ] |
    | 电线兼容性 | 26 和 28 AWG 实心和绞线 |
    | 电流等级 | 26 AWG:1 线 4.75 A,相邻 2 线 2.00 A,所有线路 1.00 A
    28 AWG:1 线 4.50 A,相邻 2 线 1.75 A,所有线路 1.00 A |
    | 隔离电阻 | > 1 × 10^9 欧姆(500 VDC) |
    | 耐电压 | 1000 VRMS(海平面) |
    | 温度范围 | -55°C 至 +105°C |

    3. 产品特点和优势


    3M™ Wiremount Socket 3000 系列 具备多种独特功能和优势,使其在市场上具有很高的竞争力。首先,它的正向锁定金属“J”夹提供了卓越的盖子保持力,适合于高振动环境下的应用。其次,它可以轻松地与 3M 的接头、插头和针条组装,实现快速连接和断开。此外,它还提供了开放式或封闭式盖子选项,适应不同的布线需求。

    4. 应用案例和使用建议


    该插座广泛应用于军事、工业和通信等领域。例如,在军事通信系统中,它被用于复杂的接线需求,而在工业自动化中,它则能够胜任信号传输的关键角色。使用建议方面,考虑到其机械强度,我们建议在高振动环境下使用金属防震套件,以提高可靠性。

    5. 兼容性和支持


    该产品与 3M 的其他配件,如钥匙插头(Keying Plug),完全兼容。另外,厂家提供了详细的装配工具和技术支持,包括使用 3M™ 压机、定位板和平台进行安装。对于售后服务,如果产品在一年内发现任何制造缺陷,客户可以享受免费更换或修理的服务。

    6. 常见问题与解决方案


    - 问题:如何确保正确的安装方向?
    - 解答: 查看插座上的三角标记,该标记指示位置 1。通常,位置 2 应该位于标记位置。
    - 问题:如何正确拔出插头?
    - 解答: 使用 3490-X 型拉片工具帮助正确拔出插头。

    7. 总结和推荐


    总的来说,3M™ Wiremount Socket 3000 系列因其高性能、高可靠性和广泛应用领域而备受推崇。尤其是其正向锁定金属夹和广泛的兼容性使其成为众多复杂应用的理想选择。强烈推荐给那些需要高精度和耐用性的工业和军事项目。
    如果您有任何疑问或需要进一步的技术支持,请联系 3M 公司官方客服电话 800-225-5373。

3399-7626参数

参数
类型 Receptacle
线规 26-28 AWG
触头镀层
触头镀层厚度 760nm
排数 2
电缆端接 IDC
针脚数 26pin
间距 2.54mm
颜色 灰色
长*宽*高 37.6mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
