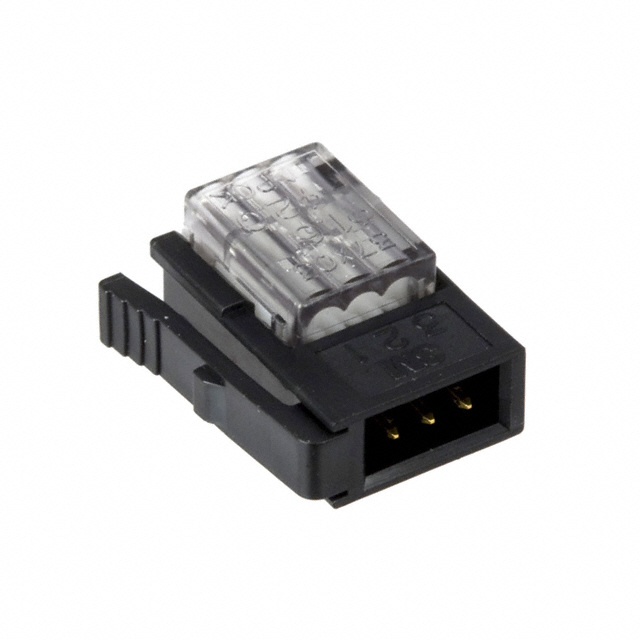

37103-A206-00E MB

厂牌: 3M
产品描述: 20-24 AWG Latch Lock,Plug 2mm 1 3pin 203nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 12.9mm*15.6mm*15.6mm
供应商型号: CAG-37103-A206-00E MB
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 37103-A206-00E MB

37103-A206-00E MB概述

    3M™ Mini-Clamp II Plug 技术手册概述

    1. 产品简介


    3M™ Mini-Clamp II Plug 是一种专门设计用于欧洲和北美市场的插头,适用于典型布线规格。该产品采用绝缘位移连接(IDC)技术,能够快速、可靠地完成端接操作。其紧凑的设计不仅节省板空间,还具有高耐用性和可靠性。

    2. 技术参数


    - 绝缘材料: 玻璃增强热塑塑料,透明热塑塑料盖
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色主体,白色和彩色盖子
    - 接触材料: 铜合金
    - 镀层:
    - 底镀镍:1.27-2.54 μm (50-100 μ”)
    - 刮擦区镀金:0.2 μm (8 μ”)
    - IDC 端子镀锡:2.0-7.62 μm (80-300 μ”)
    - 电线适用范围: 铜合金,7-19 裸露或镀锡线束,截面积 0.14-0.50 mm²,20-26 AWG
    - 电线绝缘材料: 柔性聚氯乙烯,半柔性聚氯乙烯,聚乙烯,交联聚乙烯或PTFE
    - 电流额定值: 3.0 安培
    - 电压额定值: 32 伏特
    - 绝缘电阻: 在 600 VDC 下大于 1x10⁶ Ω
    - 耐压强度: 海平面处 1000 VRMS
    - 温度范围: -20°C 至 85°C

    3. 产品特点和优势


    - 易于安装: 快速且可靠的 IDC 终端
    - 集成电缆保持: 设计可接受多种直径的电线
    - 坚固的现场端接: 带有助推锁的设计
    - 紧凑设计: 节省电路板空间
    - 高耐久性: 可进行多次插拔循环
    - 环保: 符合 RoHS 标准

    4. 应用案例和使用建议


    - 应用案例: 用于自动化控制设备、工业机器人等需要高可靠性的场合
    - 使用建议: 使用通用钳子或3M™ Scotchlok™ 压接工具 E-9BM 或 E-9E 进行端接操作,确保电线正确压入

    5. 兼容性和支持


    - 兼容性: 适用于各种标准电线,如柔性聚氯乙烯、半柔性聚氯乙烯、聚乙烯等
    - 支持: 用户可联系当地销售代表获取更多支持信息

    6. 常见问题与解决方案


    - 问题: 电线未正确插入
    - 解决方案: 确保电线压入并检查是否有正确的颜色指示
    - 问题: 插头无法插入插座
    - 解决方案: 检查插头和插座是否有异物阻碍

    7. 总结和推荐


    3M™ Mini-Clamp II Plug 在设计和制造上均表现出色,具备出色的可靠性和耐用性,尤其适合需要高精度和高稳定性的应用场景。推荐使用该产品以提升系统的整体性能和可靠性。

37103-A206-00E MB参数

参数
针脚数 3pin
触头镀层厚度 203nm
触头镀层
类型 Latch Lock,Plug
间距 2mm
颜色 黑色
排数 1
电缆端接 IDC
线规 20-24 AWG
长*宽*高 12.9mm*15.6mm*15.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

37103-A206-00E MB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

37103-A206-00E MB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 37103-A206-00E MB 37103-A206-00E MB数据手册

37103-A206-00E MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
