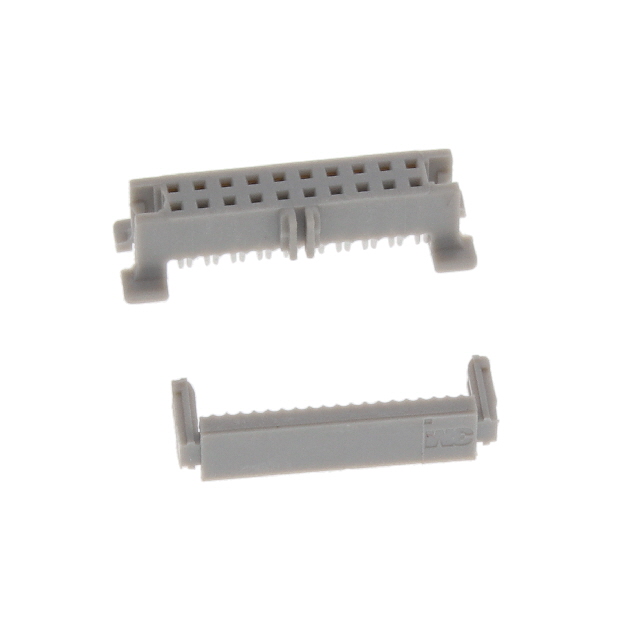

45120-020030

厂牌: 3M
产品描述: 30 AWG Friction Lock,Receptacle 1.27mm 2 20pin 760nm 金 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 45120-020030-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 45120-020030

45120-020030概述

    3M Ribbon Cable Wiremount Socket Assembly 和 3M Shrouded Boardmount Header 技术手册解析

    产品简介


    3M公司是连接器领域的全球领导者,利用绝缘位移接触(IDC)技术超过五十年。如今,3M推出了新的系列产品以延续其丰富的创新历史,其中包括:
    - 3M Ribbon Cable Wiremount Socket Assembly, 451 系列,0.050 英寸间距
    - 3M Shrouded Boardmount Header, 452 系列,0.050 英寸间距
    这两个产品分别提供了高度密集且紧凑的连接解决方案,适用于多种高密度电子应用,如工业控制、通讯设备、医疗设备等领域。

    技术参数


    - 电流等级:
    - 所有线路带电:1.0A(温度上升30°C)
    - 6条线路带电:1.5A(温度上升30°C)
    - 单条线路带电:2.5A(温度上升30°C)

    - 电压等级: 最低125V

    - 绝缘电阻: ≥1×10^9 欧姆(在500V直流下)
    - 耐压能力: 1250V交流峰值(海平面条件下)
    - 操作温度范围: -65°C 至 +105°C
    - 加工温度: 260°C
    - 铅焊兼容性: 是
    - 湿度敏感度等级: 按照 J-STD-020 标准为一级

    产品特点和优势


    3M Ribbon Cable Wiremount Socket Assembly, 451 系列 的特点包括:
    - 极小的尺寸提供高连接密度
    - 提供多种镀层版本以适应不同的使用周期需求
    - 可选的摩擦锁定设计可增加意外断开的保护
    - 配备可选的抗拉伸保护配件,防止终端电缆受损
    3M Shrouded Boardmount Header, 452 系列 的特点包括:
    - 设计灵活,同时减小PCB占用空间
    - 可选配的弹出式锁扣可实现正向锁定和弹出功能
    - 多种安装配置:垂直安装、通孔安装和表面贴装
    - 贴带和卷盘包装,适合自动化装配应用
    - 支持无铅工艺

    应用案例和使用建议


    - 应用案例:
    - 工业控制面板的信号传输
    - 医疗设备内部布线
    - 通信设备中的板间连接
    - 使用建议:
    - 在选择合适的配置时,根据具体的应用需求考虑连接密度和机械稳定性
    - 为确保长期可靠性和减少维护成本,建议选择更高耐用性的镀层版本

    兼容性和支持


    3M 提供的技术支持服务包括安装指南、故障排除文档和技术咨询热线。此外,这些产品与其他标准的平滑连接件具有良好的兼容性,使得它们易于集成到现有的系统中。

    常见问题与解决方案


    - 问题: 如何处理因温度变化导致的连接松动?
    - 解决方案: 定期检查连接状态并适时调整,确保使用高品质的锁扣配件。
    - 问题: 镀层出现腐蚀现象如何处理?
    - 解决方案: 清洁和重新镀层,或更换为更耐腐蚀的镀层版本。

    总结和推荐


    3M Ribbon Cable Wiremount Socket Assembly, 451 系列 和 3M Shrouded Boardmount Header, 452 系列 均具备高密度连接能力和良好的机械稳定性。它们在紧凑空间内的高性能表现使其成为各种高要求应用的理想选择。强烈推荐给需要高效、可靠连接解决方案的工程师和设计师们。

45120-020030参数

参数
颜色 -
针脚数 20pin
电缆端接 IDC
线规 30 AWG
类型 Friction Lock,Receptacle
触头镀层
触头镀层厚度 760nm
排数 2
间距 1.27mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘
