3473-6610

厂牌: 3M
产品描述: 3M IDC连接器, 3000系列, 母座, 10路, 2行, 2.54mm节距, 电缆安装
供应商型号: 26M-3473-6610
供应商: 云汉优选
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 3473-6610

3473-6610概述

    3M™ Wiremount Socket 3000 系列技术手册概述

    1. 产品简介

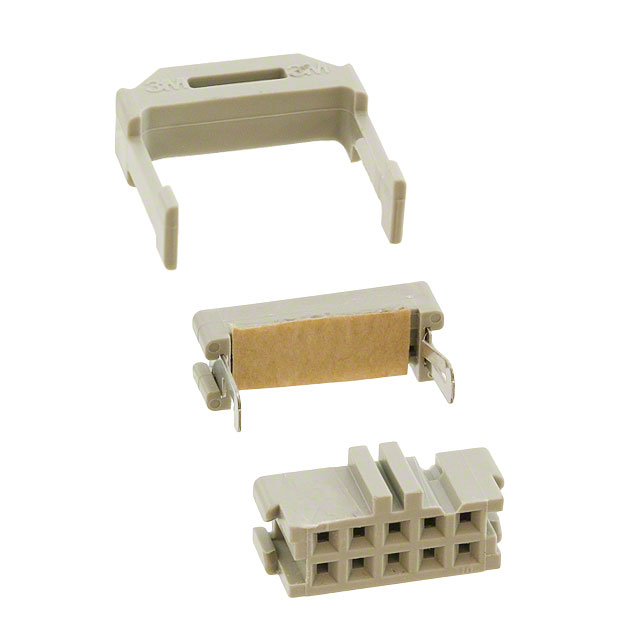

    3M™ Wiremount Socket 是一款工业标准的绝缘穿刺连接器(IDC),适用于0.050英寸间距电缆的端接。这款连接器采用金属“J”夹具,提供高盖子保持力,并能与3M系列的头、插件和引脚条配合使用,实现快速插拔连接。它接受扁平电缆或分立导线,并可选择带或不带中心突起的军用级极化选项。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - “J”夹具材料:不锈钢
    - 镀层:底部镀镍100微英寸,接触镀金30微英寸
    - 导线容纳能力:26 AWG 和 28 AWG 实心和绞合导线
    - 电气特性
    - 电流额定值:
    - 26 AWG:单线路4.75A,相邻两线2.00A,所有线路1.00A
    - 28 AWG:单线路4.50A,相邻两线1.75A,所有线路1.00A
    - 绝缘电阻:> 1 × 10^9 欧姆@500VDC
    - 耐压:1000 VRMS(海平面)
    - 环境条件
    - 温度范围:-55°C 至 +105°C
    - UL 文件号:E680803

    3. 产品特点和优势


    - 工业标准:符合EIA-364-070规范,满足MIL和IEC标准。
    - 可靠性:采用不锈钢“J”夹具,提供高盖子保持力,确保长期稳定运行。
    - 多功能性:支持开放式或封闭式盖子,适用多种应用场合。
    - 精准对齐:传递粘合剂上的标识确保精确对齐,提高端接合格率。
    - 极化选项:具备军用极化槽和中心突起选项,防止误插。

    4. 应用案例和使用建议


    - 应用案例:适用于军用航空、汽车电子及工业自动化等领域。
    - 使用建议:建议在安装时使用3M官方提供的装配工具,以确保最佳效果。例如,使用3M Press、Locator Plate和Platen进行装配。

    5. 兼容性和支持


    - 兼容性:适用于3M系列的头、插件和引脚条,与塑料或金属拉紧套兼容。
    - 支持信息:可通过电话(800-225-5373)或官网(http://www.3Mconnectors.com)获取技术、销售或订单信息。文档中提供了详细的订购信息和工具使用指南。

    6. 常见问题与解决方案


    - 问题:如何正确拔出连接器?
    - 解决方案:建议使用3490-X系列的拔片来方便地拔出连接器。
    - 问题:如何确保连接器的极化正确?
    - 解决方案:检查3M Part Number中的极化槽位,并参考技术手册进行正确安装。

    7. 总结和推荐


    综上所述,3M™ Wiremount Socket 3000 系列是一款性能优越、应用广泛的工业标准连接器。其具备出色的可靠性、多功能性和精准的极化设计,适用于多种严苛的应用环境。建议在工业和军事应用中优先考虑该产品。

3473-6610参数

参数
电缆端接 IDC
类型 Receptacle
排数 2
颜色 灰色
触头镀层
触头镀层厚度 760nm
针脚数 10pin
线规 26-28 AWG
间距 2.54mm
长*宽*高 17.3mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3473-6610厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3473-6610数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3473-6610 3473-6610数据手册

3473-6610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.4498
10+ ¥ 20.6699
50+ ¥ 17.2249
100+ ¥ 14.7642
500+ ¥ 12.9187
库存: 565
起订量: 1 增量: 720
交货地:
最小起订量为:1
合计: ¥ 34.44
