89130-0001

厂牌: 3M

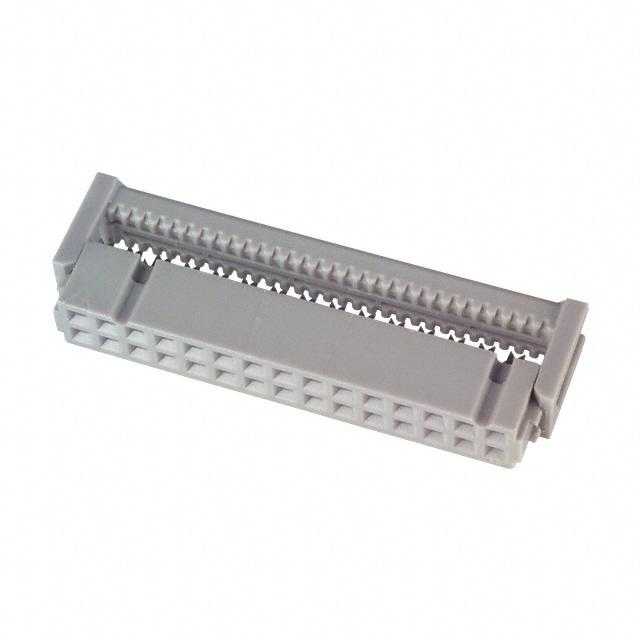

产品描述: 26-28 AWG Receptacle 2.54mm 2 30pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 42.7mm*6.1mm*6.1mm
供应商型号: N-89130-0001
供应商: 云汉优选
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 89130-0001

89130-0001概述

    3M™ IDC Ribbon Cable Socket .100" × .100" for .050" Pitch Cable 891 Series 技术手册

    1. 产品简介


    3M™ IDC Ribbon Cable Socket 是一种用于连接 .050" 赛博线缆(扁平柔性电缆)的电子元件。它采用绝缘位移连接(IDC)技术,能够快速且可靠地连接多股导线。这种插头适用于需要高密度连接的应用场合,广泛应用于电信、计算机网络、工业自动化及消费电子产品等领域。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:黄铜镀镍并镀金
    - 电线适用范围:26 AWG 和 28 AWG 多股导线
    - 额定电流:
    - 单根线:28 AWG 4.25A,26 AWG 4.50A
    - 邻近双线:28 AWG 1.75A,26 AWG 2.25A
    - 所有线路:28 AWG 1.25A,26 AWG 1.50A
    - 绝缘电阻:> 1 × 10^9 Ω(500 VDC)
    - 耐压能力:1,000 VRMS
    - 温度范围:-55°C 到 +105°C
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 预装配设计:提供包装在刀具上的预装配版本,方便手动和半自动装配设备的装载。
    - 防过早锁定机制:插座顶部的凸起可防止运输过程中的过早锁定。
    - 易拔插:可选配双面粘合拉拔片,便于轻松拔出。
    - 双侧电缆终止:双凹槽盖设计允许从两侧进行电缆终止,减少了单凹槽盖的需求。
    - 军事级极化:提供带中心凸块或不带中心凸块的选择。

    4. 应用案例和使用建议


    应用案例:
    这种插头非常适合用于高速数据传输的工业设备、电信基础设施和家庭娱乐系统中。例如,在自动化控制系统中,需要大量传感器和执行器之间的高密度连接。
    使用建议:
    - 在安装前检查所有参数是否符合应用需求。
    - 确保电缆正确固定在插座内以避免信号干扰。
    - 使用适当的工具进行压接操作,以确保最佳的电气和机械连接性能。

    5. 兼容性和支持


    该产品支持多种连接方式,可以与标准尺寸的电缆相匹配。厂商提供了详细的安装指南和支持服务,确保用户能够顺利完成安装并达到最佳性能。

    6. 常见问题与解决方案


    - 问题:如何正确插入电缆?
    - 解决方案:请参考产品手册中的安装步骤,并确保使用合适的工具进行压接。

    - 问题:电缆断开连接怎么办?
    - 解决方案:重新检查电缆是否正确固定,并考虑更换拉拔片以提高安全性。

    7. 总结和推荐


    综合评估:
    3M™ IDC Ribbon Cable Socket 提供了出色的电气性能和耐用性,特别适合需要高密度连接的工业应用。其预装配设计和多样的选择性增强了用户友好的使用体验。此外,该产品的广泛适用性和供应商提供的强大支持使其在市场上具有很强的竞争力。
    推荐使用:
    对于需要可靠连接和高性能要求的应用,强烈推荐使用 3M™ IDC Ribbon Cable Socket。

89130-0001参数

参数 值
电缆端接 IDC
颜色 灰色
针脚数 30pin
间距 2.54mm
触头镀层厚度 760nm
类型 Receptacle
线规 26-28 AWG
触头镀层 金
排数 2
长*宽*高 42.7mm*6.1mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
