3S504-S530-G00 PN

厂牌: 3M
产品描述: 25-30 AWG Receptacle 3mm 1 4pin 金 灰色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: UA-3S504-S530-G00 PN
供应商: 海外现货
标准整包数: 500

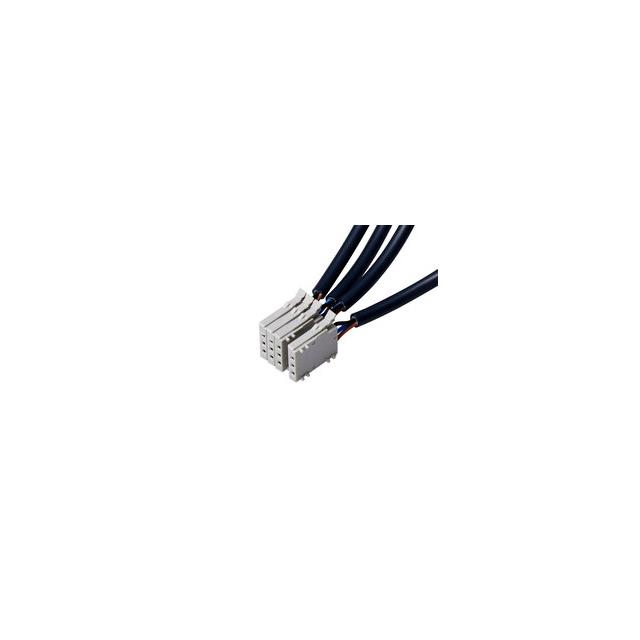

3M 矩形连接器 - 自由悬挂/面板安装 3S504-S530-G00 PN

3S504-S530-G00 PN概述

    3M™ Mini Stack Connector 技术手册解析

    1. 产品简介


    3M™ Mini Stack Connector 是一款专为传感器线缆连接设计的小型化绝缘刺破式(IDC)连接器。其小巧紧凑的设计使其能够显著节省电路板空间,同时简化布线流程,是现代自动化设备的理想选择。产品广泛应用于传感器接口、工业控制、消费电子及通信等领域。

    2. 技术参数


    | 参数类别 | 描述 |

    | 尺寸 | 三针型号:高度6.0mm,宽度9.0mm;四针型号:高度6.0mm,宽度13.0mm |
    | 工作电压 | 最大AC/DC 32V |
    | 工作电流 | AWG22-26:最大2.0A;AWG27-28:最大1.5A;AWG29-30:最大1.0A |
    | 工作温度范围 | -20°C至+85°C |
    | 端子材质 | 铜合金,触点部分金镍镀层,IDC部位镍镀层 |
    | 接线范围 | AWG22-30,适配多种导线尺寸 |
    | 连接方式 | 带双刺破式接触(Double-IDC),无须剥线处理 |

    3. 产品特点和优势


    - 节省空间:相比传统堆叠式连接器可节省30%以上的电路板面积。
    - 高效操作:与传统压接相比,压接时间减少约60%,且操作步骤仅为三分之一。
    - 可靠性强:采用双刺破式接触设计,确保稳定连接;易于插拔,特别适合狭窄或视线受限区域。
    - 便捷管理:端子与外壳一体化集成,便于操作,同时支持批量堆叠安装。
    - 兼容性广:支持广泛的导线直径,覆盖AWG#22至AWG#30范围。

    4. 应用案例和使用建议


    - 工业自动化:传感器接口中常用于连接压力、温度等监控装置,可有效减少布线复杂度。
    - 消费电子:适配小型设备如家用机器人、便携医疗仪器等,提升内部组件布局灵活性。
    - 建议优化:当需要高密度连接时,可优先考虑堆叠多个连接器以实现模块化扩展;确保布线前对导线的绝缘层进行检查以避免刺穿失败。

    5. 兼容性和支持


    - 兼容性:可搭配3M提供的手动工具和防尘盖使用,进一步提升操作便利性和防护能力。
    - 技术支持:3M提供详尽的技术文档与在线资源,确保客户能快速掌握产品使用方法;同时设有专业团队随时解答疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法正确插入 | 检查导线直径是否符合要求,调整压接力度。 |
    | 插头与插座连接松动 | 检查焊接质量并重新固定连接器位置。 |
    | 连接信号不稳定 | 确认导线末端清洁且无氧化现象。 |

    7. 总结和推荐


    3M™ Mini Stack Connector 的核心优势在于其高效的集成性和操作简便性,特别适合高密度布线需求的场景。其优异的空间利用率与稳定的性能表现,使它成为现代电子系统开发的理想选择。强烈推荐给追求高性能、高可靠性的行业用户。

    最终结论:基于其创新设计、卓越性能和广泛应用前景,3M™ Mini Stack Connector 是值得信赖的产品,建议在相关项目中优先考虑。

3S504-S530-G00 PN参数

参数
间距 3mm
线规 25-30 AWG
触头镀层厚度 -
颜色 灰色
电缆端接 IDC
触头镀层
针脚数 4pin
排数 1
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3S504-S530-G00 PN厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3S504-S530-G00 PN数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3S504-S530-G00 PN 3S504-S530-G00 PN数据手册

3S504-S530-G00 PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8738 ¥ 7.322
1000+ $ 0.8738 ¥ 7.322
4500+ $ 0.8388 ¥ 7.0287
库存: 1000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 3661
