37306-2124-0M0 FL

厂牌: 3M
产品描述: 20-22 AWG Latch Holder,Socket 2mm 2 6pin 203nm 金 黑色 IDC 卡入式安装,按扣安装,面板安装
供应商型号: 10B-3499579-4
供应商: 国内现货
标准整包数: 1

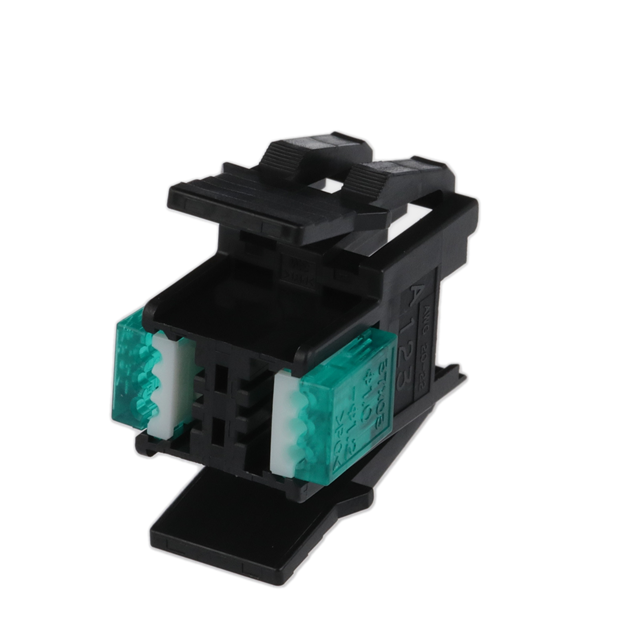

3M 矩形连接器 - 自由悬挂/面板安装 37306-2124-0M0 FL

37306-2124-0M0 FL概述

    3M™ Mini-Clamp Socket 技术手册解析

    产品简介


    3M™ Mini-Clamp Socket 是一种专为日本和亚洲供应商提供的典型布线规范设计的电线连接器。它主要应用于电线接插件(IDC)、线夹安装及面板安装。其核心特点在于能够灵活适应不同规格的导线,并提供可靠的互连解决方案。

    技术参数


    | 类别 | 参数值 |

    | 绝缘材料 | 玻璃纤维增强塑料 (GFRP),透明塑料盖 |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 黄铜合金 |
    | 接触镀层 | 底层:2.54 μm镍;表面:0.2 μm金润滑剂 |
    | IDC 接触镀层 | 镍 |
    | 导线适用范围 | 20-26 AWG(裸线、镀锡、镀锡层) |
    | 导线绝缘层 | 柔软乙烯基、半刚性乙烯基、交联聚乙烯、ETFE |
    | 电流额定值 | 3.0 安培 |
    | 电压额定值 | 32 伏特 |
    | 绝缘电阻 | >1 × 10^6 Ω(600 VDC) |
    | 耐压 | 海平面1,000 VRMS |
    | 温度范围 | 20°C至+85°C(最大1.0安培),-20°C至+75°C(最大2.0安培),-20°C至+60°C(最大3.0安培)|

    产品特点和优势


    - 适应性:适合多种导线规格,提供可靠的连接。
    - 便捷性:无需特殊导线准备,采用标准钳子即可完成快速可靠的压接。
    - 耐用性:高耐久性,可支持大量插拔循环。
    - 可靠性:紧凑设计节省空间,减少维护工作,提高连接可靠性。
    - 集成化:内置电缆保持机构,提升整体可靠性。
    - 安全认证:满足UL合规要求。

    应用案例和使用建议


    该连接器广泛应用于汽车电子、工业自动化等领域。例如,在汽车电子设备中,它可用于控制单元与传感器之间的连接。对于安装位置有限的空间,应选择更紧凑的设计以最大化利用空间。在使用过程中,务必注意遵循制造商的指引,如正确选择压接工具(常用钳子或3M™ Scotchlok™ Crimping Tools E-9BM或E-9E),并确保所有尺寸符合要求。

    兼容性和支持


    该连接器兼容各种导线规格,并且具备良好的面板安装适应性。供应商提供了详细的安装指南和技术支持,包括电话支持(800-225-5373)以及在线资源(www.3M.com/interconnect)。

    常见问题与解决方案


    1. 问:如何确定正确的导线规格?
    - 答: 查看技术手册中的表格,根据所需连接的导线规格选择合适的连接器型号。
    2. 问:连接器在高温环境下能否正常工作?
    - 答: 在最高85°C的环境中,连接器可以承受1.0安培的最大电流。请注意温度对电流的影响。
    3. 问:如何确保连接器的可靠插拔?
    - 答: 请使用标准工具进行压接,并确保连接器完全插入。对于面板安装型,需要遵循正确的安装步骤。

    总结和推荐


    综上所述,3M™ Mini-Clamp Socket 提供了广泛的规格适应性、高效便捷的操作方式、可靠的长期性能和出色的连接可靠性。无论是从技术性能还是应用需求来看,该产品都表现出色,特别适用于对可靠性要求较高的场合。强烈推荐在涉及复杂连接和小型化设计的应用中使用这款连接器。

37306-2124-0M0 FL参数

参数
排数 2
颜色 黑色
触头镀层厚度 203nm
触头镀层
线规 20-22 AWG
间距 2mm
针脚数 6pin
电缆端接 IDC
类型 Latch Holder,Socket
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

37306-2124-0M0 FL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

37306-2124-0M0 FL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 37306-2124-0M0 FL 37306-2124-0M0 FL数据手册

37306-2124-0M0 FL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.075
10+ ¥ 28.1788
25+ ¥ 26.6996
40+ ¥ 26.0781
48+ ¥ 25.035
100+ ¥ 23.8656
库存: 93
起订量: 8 增量: 1
