3S503-S330-B00 PN

厂牌: 3M
产品描述: 22-24 AWG Receptacle 3mm 1 3pin 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 3805020
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 3S503-S330-B00 PN

3S503-S330-B00 PN概述

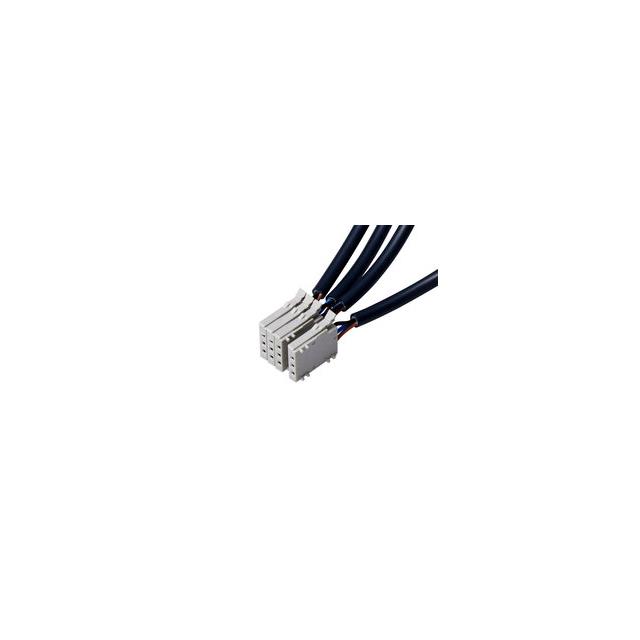

    3M™ Mini Stack Connector 技术手册

    产品简介


    3M™ Mini Stack Connector 是一款小型IDC连接器,专为传感器线缆连接设计。它具有占用空间少、操作简便的特点,非常适合于需要高密度连接的应用场合。随着自动化制造设备的不断发展,越来越多的电子元件如传感器需要集成到控制板上,这使得高密度连接器的需求日益增长。3M™ Mini Stack Connector 正是为此类需求而生。

    技术参数


    - 尺寸与重量:具体尺寸请参见产品表格。
    - 额定电压:AC/DC 32V 最大值。
    - 额定电流:AWG22-26: 2.0A最大值;AWG27-28: 1.5A最大值;AWG29-30: 1.0A最大值。
    - 工作温度范围:-20°C至85°C。
    - 电线规格兼容性:AWG#22-30。
    - 端子插入:集成式端子和外壳设计,便于处理。
    - 连接操作时间:单次操作约需70秒。

    产品特点和优势


    1. 节省空间:与3M™ Mini-Clamp连接器相比,占用空间减少30%。
    2. 提高效率:与传统压接连接器相比,减少约60%的布线时间。
    3. 简单可靠:集成式端子和外壳设计,确保操作简单可靠。
    4. 易于插拔:即使在难以触及的空间也能轻松对接。

    应用案例和使用建议


    - 自动化设备:广泛应用于工业自动化设备,例如机器人、自动装配机等,通过高密度连接来实现对传感器和其他电子元件的有效连接。
    - 医疗设备:在医疗仪器中,为了确保高精度的数据采集,通常需要紧凑且可靠的连接器。3M™ Mini Stack Connector 可以很好地满足这一需求。
    - 其他领域:3M™ Mini Stack Connector 还可用于各类智能控制系统、安防系统等领域,提供稳定可靠的信号传输。

    兼容性和支持


    - 兼容性:可以与多种不同规格的电线配合使用,适应范围广泛。
    - 支持:厂商提供全面的技术支持和维护服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:无法正确插入电线。
    - 解决方案:请检查电线规格是否符合产品规格表中的要求,并确保端子和电线正确连接后再进行插入。
    - 问题:连接器不能顺利拆卸。
    - 解决方案:确保中心锁扣未卡住,轻轻施加力尝试拆卸。

    总结和推荐


    综上所述,3M™ Mini Stack Connector 以其出色的性能、便捷的操作以及广泛的应用范围,在众多高密度连接器产品中脱颖而出。无论是从节省空间的角度还是提高工作效率方面来看,该产品都表现出色。对于那些需要高度集成化解决方案的工业自动化应用来说,3M™ Mini Stack Connector 是一个非常值得推荐的选择。

3S503-S330-B00 PN参数

参数
触头镀层
电缆端接 IDC
线规 22-24 AWG
针脚数 3pin
间距 3mm
类型 Receptacle
排数 1
颜色 黑色
触头镀层厚度 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3S503-S330-B00 PN厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3S503-S330-B00 PN数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3S503-S330-B00 PN 3S503-S330-B00 PN数据手册

3S503-S330-B00 PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.5317
10+ ¥ 14.9344
25+ ¥ 14.337
50+ ¥ 13.3812
100+ ¥ 13.1422
250+ ¥ 13.1422
500+ ¥ 12.9033
1000+ ¥ 12.9033
2500+ ¥ 12.9033
库存: 485
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.53
