3419-6630

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 30pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 42.7mm(长度)*7.62mm(高度)
供应商型号: 3M157305-ND
供应商: Digi-Key
标准整包数: 1

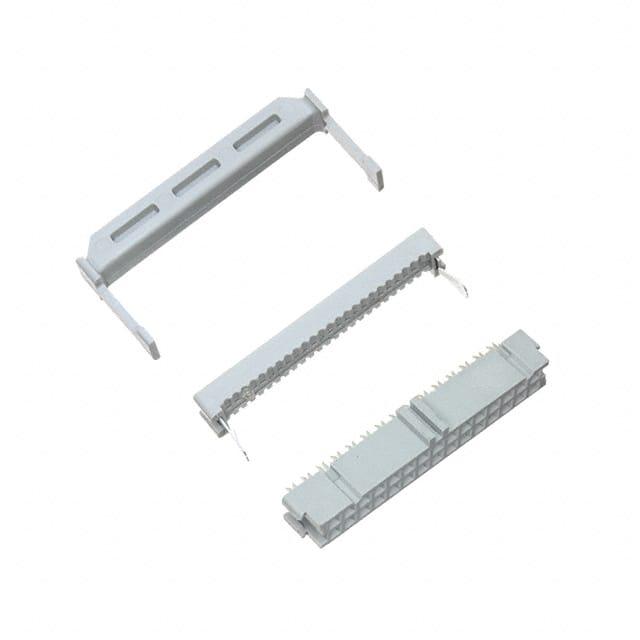

3M 矩形连接器 - 自由悬挂/面板安装 3419-6630

3419-6630概述

    3M™ Wiremount Socket 3000 系列:技术手册

    产品简介


    3M™ Wiremount Socket 3000 系列是一款工业标准IDC插座,适用于0.050英寸间距的扁平电缆和单根导线。该系列产品具有多种优点,包括坚固的金属“J”夹提供高盖子保持力、可选的塑料或金属应力释放、正极锁合、以及军事级别的极化。其独特的设计使其能够轻松连接和断开,并且可以实现高效能的电线终止。适用于广泛的工业领域,如通信、计算机网络、工业自动化、汽车电子等。

    技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 夹具材料:不锈钢
    - 电镀:
    - 底镀和U型槽:2.54 μm镍
    - 擦拭区域:0.76 μm金
    - 电线容纳范围:26和28 AWG实心和绞线
    - 电流额定值:
    - 单线:26 AWG为4.75A,28 AWG为4.50A
    - 相邻两线:26 AWG为2.00A,28 AWG为1.75A
    - 所有线路:26 AWG为1.00A,28 AWG为1.00A
    - 绝缘电阻:大于1×10^9 Ω(在500 VDC时)
    - 耐电压:海平面处1000 VRMS
    - 温度范围:-55°C 至 +105°C
    - UL文件号:E680803

    产品特点和优势


    - 行业标准:该产品符合行业标准,适用于MIL规格和IEC标准。
    - 高可靠性:正极锁合金属“J”夹确保高盖子保持力。
    - 快速连接/断开:与3M头、插头和针条配合,实现快速的插拔功能。
    - 多选择覆盖:提供开放式和封闭式端盖,适用于不同的应用场景。
    - 精密对齐:传输粘合剂确保与电缆精确对齐,提高电线终止率。
    - 拉拔标签:便于正确插拔,避免损伤。
    - 应力释放选项:提供标准和低轮廓两种应力释放,隔离IDC接口。
    - 军用极化:可选择中心凸起,增强极化性能。

    应用案例和使用建议


    - 通信设备:用于电信设备中的扁平电缆连接,提高信号传输的稳定性和可靠性。
    - 汽车电子:用于车内各种传感器和控制单元之间的连接,确保信号准确无误。
    - 工业自动化:在自动化生产线中连接传感器和控制器,提高生产效率。
    使用建议:
    - 在安装前仔细检查所有零件是否完好,以确保正确的组装和连接。
    - 使用适当的工具(如3M Press)进行组装,以保证高质量的电线终止效果。
    - 定期检查和更换应力释放组件,防止因长时间使用导致的磨损和老化。

    兼容性和支持


    - 兼容性:与3M其他产品兼容,如插头、针条等。
    - 技术支持:3M公司提供全面的技术支持和售后服务,客户可通过电话或网站获取帮助。

    常见问题与解决方案


    - 问题1:连接后无法正常传输信号。
    - 解决方案:检查所有接点是否有损坏或松动,重新装配并确保正确极化。
    - 问题2:产品温度过高。
    - 解决方案:确保安装环境通风良好,避免过热,遵循电流额定值规定。

    总结和推荐


    综上所述,3M™ Wiremount Socket 3000 系列在材料选择、电气性能和机械稳定性方面表现出色,具备高可靠性和多功能性。它广泛应用于多个领域,并在设计上充分考虑了用户的便利性和安全性。强烈推荐使用该产品,特别是在需要高精度和高可靠性的环境中。

3419-6630参数

参数
针脚数 30pin
排数 2
间距 2.54mm
触头镀层厚度 760nm
颜色 灰色
电缆端接 IDC
类型 Receptacle
触头镀层
线规 26-28 AWG
长*宽*高 42.7mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3419-6630厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3419-6630数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3419-6630 3419-6630数据手册

3419-6630封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.398 ¥ 62.5131
10+ $ 6.0538 ¥ 50.6631
25+ $ 5.6747 ¥ 47.4898
50+ $ 5.4036 ¥ 45.2216
100+ $ 5.1457 ¥ 43.0632
300+ $ 4.762 ¥ 39.8522
600+ $ 4.5349 ¥ 37.9514
1200+ $ 4.3186 ¥ 36.1416
库存: 106
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.51
直接购买
加入购物车
