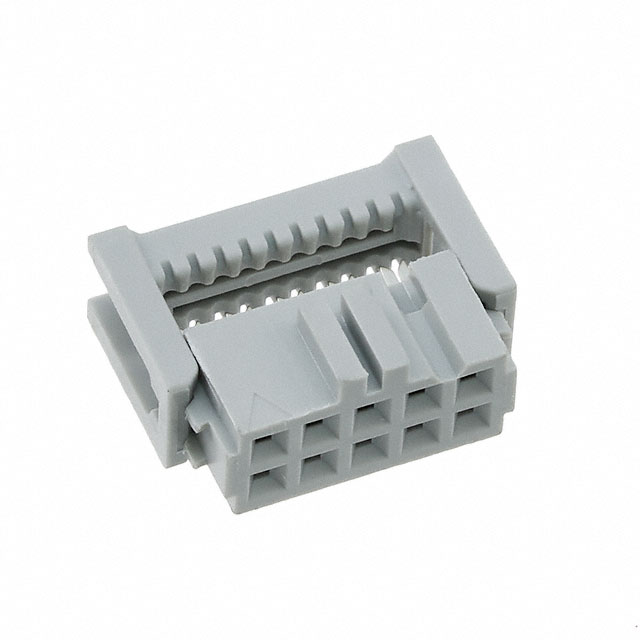

89110-0101HA

厂牌: 3M
产品描述: 3M IDC连接器, 891系列, 母座, 10路, 2行, 2.54mm节距, 电缆安装
供应商型号: UA-89110-0101HA
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 89110-0101HA

89110-0101HA概述

    3M™ IDC Ribbon Cable Socket 技术手册解析

    产品简介


    3M™ IDC Ribbon Cable Socket 是一款专为0.050英寸间距电缆设计的直角插座,采用预组装结构。这种插座广泛应用于需要高可靠性和稳定性的电子产品中,如通信设备、计算机网络和自动化控制系统。

    技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃填充聚对苯二甲酸丁二醇酯(PBT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 灰色 |
    | 接触材料 | 磷青铜 |
    | 接触镀层 | 底镀镍(50微英寸),表面镀金(30微英寸) |
    | 适用线缆规格 | 26和28 AWG多股线 |
    | 电流容量 |
    • 28 AWG:单线4.25A,邻近两线1.75A,所有线1.25A
    • 26 AWG:单线4.50A,邻近两线2.25A,所有线1.50A
    |
    | 绝缘电阻 | > 1 × 10^9 欧姆(500V DC) |
    | 耐压测试 | 1,000 VRMS (海平面) |
    | 工作温度范围 | -55°C 到 +105°C |
    | 认证文件 | UL 文件编号E680803 |

    产品特点和优势


    1. 预组装包装:插件设计便于手动和半自动装配设备装载,减少人工操作步骤,提高生产效率。
    2. 防锁扣提前闭合:接头上有“凸点”设计,防止在运输过程中因意外触发闭合,保证产品的可靠性。
    3. 双面粘贴拉片:方便拔插,增加使用的便捷性。
    4. 双凹槽盖:电缆可以从两侧终止,几乎不需要单凹槽盖接头,简化装配流程。
    5. 军用级极化设计:可选择带中心突起的极化设计,增强连接的稳定性。

    应用案例和使用建议


    根据手册中的描述,该产品适用于0.050英寸间距的扁平柔性电缆连接。常见的应用场景包括计算机主板、外围设备和工业控制系统。建议在使用前确保正确的极化设置,以避免错误连接导致的损坏。对于大规模生产线,可以考虑批量采购预组装版本,以减少装配时间并提高产品质量一致性。

    兼容性和支持


    该产品可以与其他符合相同规格的电缆和设备兼容。制造商提供多种配件选项,如定位板、压机和塑料应力释放件,这些都可以单独订购。此外,3M公司还提供了详细的用户手册和技术支持服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 极化设置不正确 | 检查并重新设置极化插头的位置,确保与插座匹配 |
    | 连接不稳定 | 确保正确的插入力,检查接触材料是否有氧化现象 |
    | 无法卸下电缆 | 拉出拉片时请保持均匀力度,必要时更换拉片 |

    总结和推荐


    综上所述,3M™ IDC Ribbon Cable Socket 在设计上注重细节,结合了多项创新技术,具有优良的电气特性和广泛的适用范围。这款产品特别适合需要高可靠性和一致性的应用场景。基于其出色的性能表现,我们强烈推荐在各种复杂的电子系统中使用此产品。如果您对进一步的技术咨询感兴趣,可以通过拨打800-225-5373或访问3M官网获得更详细的支持。

89110-0101HA参数

参数
触头镀层
线规 26-28 AWG
类型 Receptacle
排数 2
间距 2.54mm
电缆端接 IDC
针脚数 10pin
颜色 灰色
触头镀层厚度 380nm
长*宽*高 17.3mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
