首页  >  产品百科  >  6A22-A0421-021.0-0

6A22-A0421-021.0-0

产品分类: 插接式线缆
厂牌: 3M
产品描述: 3M光纤线缆组件, 21m
供应商型号: 8408954
供应商: 海外现货
标准整包数: 1

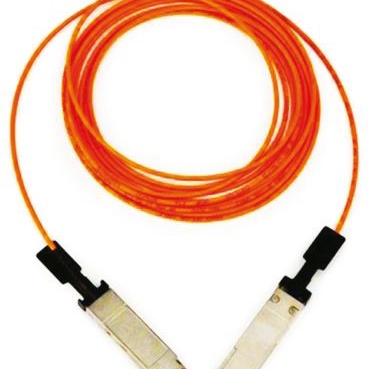

3M 插接式线缆 6A22-A0421-021.0-0

6A22-A0421-021.0-0概述

    3M Active Optical Cable (AOC) Assembly 技术手册

    1. 产品简介


    3M Active Optical Cable (AOC) 装配体采用行业领先的垂直腔面发射激光器(VCSEL)技术和先进的光引擎设计,提供了卓越的成本效益比。它适用于QSFP+和CX4应用,每个端口消耗的电能极低,通过四个双向通道传输高速数据。这些装配体广泛应用于高性能计算集群、数据中心网络、IB和GigE交换机、高速服务器、存储设备、路由器、集线器和负载均衡器等领域。

    2. 技术参数


    | 参数 | QSFP+ | CX4 |
    |
    | 模块形式因子 | QSFP+ | CX4 |
    | 支持协议 | Infiniband, 40G以太网 | Infiniband, 3.125G每通道XAUI, 以太网 |
    | 通道数量 | 4个双向通道 | 4个双向通道 |
    | 每通道数据速率 | 1至10.3125 Gbps | 每通道最高5 Gbps |
    | 操作波长 | 850 nm | 850 nm |
    | 总带宽 | 40 Gbps | 20 Gbps |
    | 比特误码率 | <10^-15 | <10^-15 |
    | 操作温度范围 | 0至+70°C | 0至+70°C |
    | 存储温度范围 | -40°至+70°C | -40°至+70°C |
    | 供电电压 | 3.3 V | 3.3 V |
    | 电接口 | 38针边缘连接器 | 34针边缘连接器 |
    | 功耗 | 每端540 mW | 每端<660 mW |
    | 管理接口 | 串行, I2C | 无 |
    | 光纤类型 | OM2+, 50 μm 弯曲不敏感光纤 | OM2+, 50 μm 弯曲不敏感光纤 |
    | 电缆长度 | 最大100米 | 最大100米 |
    | 外护套直径 | 3毫米 | 3毫米 |
    在某些使用情况下,测试结果低至480毫瓦。请联系3M了解更多信息。

    3. 产品特点和优势


    - 低功耗:AOC在提供高速数据传输的同时消耗极少的电能。
    - 认证与标准:QSFP+型号已通过InfiniBand集成商列表认证,适用于20 Gbps和40 Gbps(分别为DDR和QDR)。产品符合SFF、InfiniBand和以太网规范,并通过Telcordia GR-486-CORE认证。
    - 快速安装:即插即用,易于安装和部署。
    - 轻便灵活:轻质且具有高度灵活性,便于布线。
    - 弯曲不敏感光纤:能够承受较大范围内的弯曲,提高可靠性。

    4. 应用案例和使用建议


    这些AOC装配体特别适合用于高性能计算集群、数据中心、网络交换机、存储系统和高性能服务器等场景。建议根据实际需求选择合适的电缆长度和类型(Plenum或LSZH),并确保布线路径尽可能直,以减少信号衰减和干扰。

    5. 兼容性和支持


    3M AOC装配体与现有的VCSEL技术和相关硬件兼容良好。厂商提供了详细的安装指南和支持服务,确保用户可以顺利部署并充分利用这些产品。此外,可通过联系3M获得更详尽的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现信号丢失 | 检查接头连接是否稳固,确保所有接口正确安装。 |
    | 电缆长度超出最大限制 | 更换更长的电缆型号或考虑重新规划网络架构。 |
    | 运行中功耗异常高 | 检查供电系统是否正常,确认是否有外部干扰因素影响系统运行。 |

    7. 总结和推荐


    3M Active Optical Cable (AOC) 装配体在性能、效率和可靠性方面表现出色,尤其适用于需要高速数据传输和高效能计算的应用场景。结合其低廉的价格和广泛的适用性,强烈推荐用于数据中心和其他高要求的数据通信环境。

6A22-A0421-021.0-0参数

参数
68.90' (21.00m)
安装方式 推拉式
零件状态 停产
包装方式 散装

6A22-A0421-021.0-0厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

6A22-A0421-021.0-0数据手册

厂牌 PDF简要描述 下载
3M 插接式线缆 3M 6A22-A0421-021.0-0 6A22-A0421-021.0-0数据手册

6A22-A0421-021.0-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
