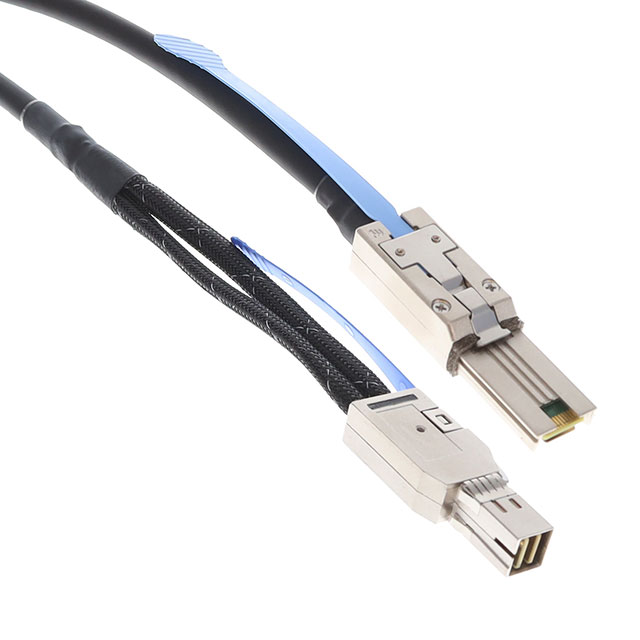

2202508-4

产品分类: 插接式线缆
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 串口线, 内部 Mini-SAS HD公插转外部 Mini-SAS HD公插, 3m长
供应商型号: 2202508-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 插接式线缆 2202508-4

2202508-4概述


    产品简介


    本产品是一款Mini-SAS HD到外部Mini-SAS电缆组件,设计用于高速数据传输和行业标准连接。这款电缆适用于多种领域,包括服务器、存储系统和网络设备等,可实现高速数据传输和信号完整性要求。

    技术参数


    - 产品型号:2202508-4
    - 数据速率:6 Gb/s
    - 电缆长度:3米(9.84英尺)
    - 线径:28 AWG (.081 mm²)
    - 插头类型:
    - 端A:Mini-SAS HD插头
    - 端B:外部Mini-SAS插头
    - 信号引脚数:16个
    - 接触面电镀:金
    - 屏蔽材料:铝/聚酯带/镀锡铜编织
    - 护套材料:柔性PVC
    - 绝缘层:黑色
    - 屏蔽:是
    - 环境适应性:
    - 阻燃等级:UL 94V-0
    - 工作温度范围:-20°C 至 +85°C
    - 湿度适应性:宽广的工作湿度范围

    产品特点和优势


    - 高数据速率:支持6 Gb/s的数据传输速率,满足高速数据传输需求。
    - 高可靠性:采用金属屏蔽和镀锡铜编织技术,确保在复杂电磁环境中稳定运行。
    - 坚固耐用:外层采用柔性PVC材质,具有良好的抗磨损和抗拉伸性能。
    - 行业标准:符合行业标准规格,可广泛应用于各类服务器、存储系统及网络设备。
    - 便捷安装:提供简便可靠的拉扣式释放机制,易于插拔。

    应用案例和使用建议


    应用案例
    - 数据中心:用于服务器和存储系统的互连,提高数据传输效率和系统稳定性。
    - 网络交换机:用于高密度数据交换设备,支持高性能数据传输需求。
    - 存储阵列:连接多台存储设备,实现高效的数据管理和共享。
    使用建议
    - 在高温环境下使用时,应注意散热,避免电缆过热。
    - 确保电缆安装过程中不受到过度弯折,以保持信号传输质量。
    - 建议定期检查电缆接口和连接器,确保良好的电气接触。

    兼容性和支持


    - 兼容性:此电缆组件可与支持Mini-SAS HD和外部Mini-SAS接口的设备兼容。
    - 支持服务:如有任何问题,可拨打技术支持热线+1 800 522 6752获取帮助。
    - 认证合规性:符合多项环保和安全标准,如欧盟RoHS、ELV和REACH指令等。

    常见问题与解决方案


    - Q: 电缆弯曲后信号传输出现问题怎么办?
    - A: 避免电缆过度弯折,尽量保持电缆平直。若已出现信号问题,建议更换电缆。
    - Q: 如何判断电缆是否损坏?
    - A: 可通过设备上的指示灯或性能测试工具检测电缆是否正常工作。如果发现问题,立即停止使用并更换电缆。
    - Q: 如何正确安装电缆?
    - A: 确保插头与插座完全对齐后再插入,避免强行推入导致损坏。

    总结和推荐


    该Mini-SAS HD到外部Mini-SAS电缆组件凭借其卓越的数据传输性能、高可靠性和广泛的适用范围,在众多应用场景中表现出色。它不仅能满足高速数据传输的需求,还具备优良的环境适应性和广泛的兼容性,使其成为数据中心、存储系统和网络设备的理想选择。如果您正在寻找一款性能可靠且价格合理的电缆组件,强烈推荐使用这款产品。

2202508-4参数

参数
9.84' (3.00m)
安装方式 推拉式
零件状态 在售
包装方式 散装

2202508-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2202508-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式线缆 TE CONNECTIVITY 2202508-4 2202508-4数据手册

2202508-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
