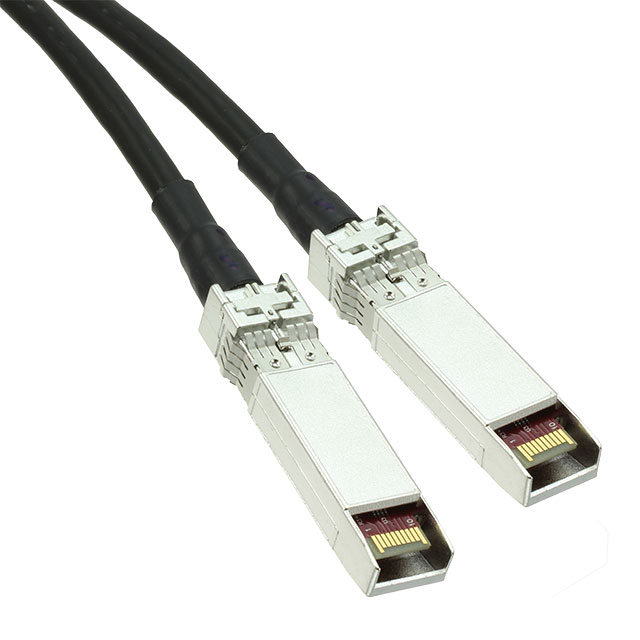

2142970-1

产品分类: 插接式线缆
厂牌: TE CONNECTIVITY
产品描述: Cable Assembly High Speed 0.5m 26AWG Micro SFP+ to SFP+ 4 to 4 POS PL-PL Crimp-Crimp
供应商型号: N-2142970-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 插接式线缆 2142970-1

2142970-1概述

    微型SFP+到标准SFP+电缆组件(0.5米)技术手册

    1. 产品简介


    本产品为微型SFP+到标准SFP+电缆组件(型号:2142970-1),是高带宽传输应用的重要组成部分。此电缆组件主要用于服务器、数据中心、网络交换机和其他高性能计算系统中,连接不同类型的SFP+接口,从而实现高速数据传输。

    2. 技术参数


    - 产品类型:电缆组件
    - 电缆类别:高速电缆
    - 电缆类型:微型SFP+到SFP+
    - 端A插头:微型SFP+插头
    - 端B插头:SFP+插头
    - 电缆风格:Madison TurboTwin - 圆形护套
    - 配置特性:
    - 位置数:4
    - 线对数:2
    - 信号位置数:4
    - 电气特性:
    - 阻抗:100 Ω
    - 数据速率:10 Gb/s
    - 外形特征:
    - 电缆颜色:黑色
    - 电缆阻燃等级:UL 1581
    - 其他特性:
    - 屏蔽:是
    - 卤素含量:无
    - 环境保护合规:符合欧盟ELV指令、中国RoHS 2指令、REACH规定
    - 尺寸:
    - 电线直径:0.129 mm²
    - 外径:5.96 mm (0.235 in)
    - 操作应用:
    - 长度:0.5 米(0.5 英尺)

    3. 产品特点和优势


    该电缆组件具有以下几个显著的特点和优势:
    - 高传输速率:能够实现10 Gb/s的数据传输速率,适用于高速通信。
    - 可靠性和耐用性:采用UL 1581认证的电缆材料,确保长期稳定的运行。
    - 屏蔽设计:具备良好的电磁屏蔽能力,能有效防止干扰,保证数据传输的稳定性和可靠性。
    - 小巧轻便:电缆直径仅为5.96 mm,轻便灵活,便于安装和维护。
    - 广泛兼容性:支持多种电气特性和接口配置,可轻松与其他标准SFP+设备兼容。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心:用于服务器之间的高速数据传输。
    - 网络交换机:提供设备间的数据链路,实现快速数据交换。
    - 高性能计算系统:确保数据传输的高速率和低延迟。
    使用建议:
    - 在布线时需考虑电缆的弯曲半径,避免过度弯折导致性能下降。
    - 安装过程中注意屏蔽层的良好接地,确保信号完整性。
    - 在极端环境下(如高温或高湿度环境)使用时,应检查电缆和接头的耐久性和绝缘性。

    5. 兼容性和支持


    本电缆组件与多种TE公司制造的SFP+接口设备兼容,包括但不限于:
    - SFP+ 1x4 Cage
    - SFP+ 1x1 Cage Assy
    - SFP+ 1x2 Cage Assembly
    此外,TE公司提供全面的技术支持服务,包括:
    - 技术咨询
    - 维修与替换
    - 故障排查
    如需技术支持,请拨打+1 800 522 6752。

    6. 常见问题与解决方案


    问题1:电缆过热怎么办?
    解决方案:检查设备的散热情况,确保电缆周围有足够的通风空间,避免过度堆积或覆盖。必要时可更换更高质量的电缆组件。
    问题2:信号不稳定怎么办?
    解决方案:检查电缆两端的连接是否牢固,确保屏蔽层良好接地。如果仍存在问题,可能需要更换新的电缆组件以提高信号稳定性。

    7. 总结和推荐


    综上所述,该微型SFP+到标准SFP+电缆组件(2142970-1)凭借其卓越的电气性能、可靠的结构设计和广泛的兼容性,在数据中心、网络交换机等应用中表现出色。强烈推荐在相关应用场景中使用此电缆组件,以确保系统的稳定运行和高效传输。
    如您有任何疑问或需要进一步的帮助,请随时联系TE公司的技术支持团队。

2142970-1参数

参数
长*宽*高 500mm(长度)
安装方式 推拉式
零件状态 在售
包装方式 盒装,散装

2142970-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2142970-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式线缆 TE CONNECTIVITY 2142970-1 2142970-1数据手册

2142970-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 28.3974 ¥ 241.3779
10+ $ 27.089 ¥ 230.2565
19+ $ 26.316 ¥ 223.686
38+ $ 25.8162 ¥ 219.4377
库存: 45
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 965.51
