3334-7000

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 60pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 80.8mm*7.6mm*6.1mm
供应商型号: Q-3334-7000
供应商: 期货订购
标准整包数: 120

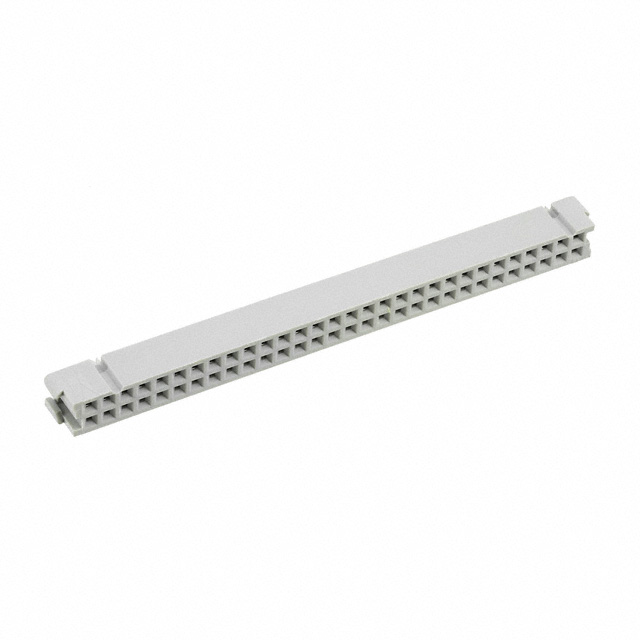

3M 矩形连接器 - 自由悬挂/面板安装 3334-7000

3334-7000概述

    3M™ Wiremount Socket 3000 系列产品综述

    产品简介


    3M™ Wiremount Socket 3000 系列是一款适用于 0.050 英寸间距电缆的行业标准绝缘刺破连接器(IDC)。它广泛应用于各种工业标准和军用规格要求严格的领域,如通信、航空电子设备、测试仪器等。此系列产品提供开放式和封闭式盖板选择,并能接受扁平电缆或单根导线。此外,它通过军用级极化设计,确保正确连接且便于插拔操作。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 联系材料:铜合金
    - J 形夹材料:不锈钢
    - 镀层:基础层和 U 槽镀镍 100 微英寸(2.54 微米),擦拭区镀金 30 微英寸(0.76 微米)
    - 导线容纳范围:26 和 28 AWG 实心及绞合导线
    - 电气特性:
    - 电流额定值:
    - 26 AWG:一条线路 4.75 安培,两条相邻线路 2.00 安培,所有线路 1.00 安培
    - 28 AWG:一条线路 4.50 安培,两条相邻线路 1.75 安培,所有线路 1.00 安培
    - 绝缘电阻:> 1 × 10^9 欧姆(500 VDC)
    - 耐压:海平面 1000 VRMS
    - 环境特性:
    - 温度范围:-55°C 至 +105°C

    产品特点和优势


    - 高可靠性:采用不锈钢 J 形夹提供强大的盖板固定能力。
    - 军规极化:具备双极化槽或中心凸块,保证正确无误的连接。
    - 精确对准:通过 3M 商标、部分识别号和方向三角标志实现精确定位。
    - 多样化适用性:提供开放式或封闭式盖板,适用于多个插头、引脚条和插头组合。
    - 灵活耐用:提供塑料和金属应变释放选项,以隔离 IDC 接口。

    应用案例和使用建议


    - 应用场景:
    - 航空电子设备:用于飞机内部复杂系统的电气连接。
    - 测试仪器:作为信号传输的关键组件。
    - 通信设备:实现可靠的数据传输和信号处理。
    - 使用建议:
    - 在使用前检查所有技术规格,确保符合实际应用需求。
    - 为确保长期使用效果,建议定期进行连接器的检查和清洁。
    - 结合正确的工具进行安装,如 3M™ Press(或等效工具)3640,定位板 3443-94 和压板 3442-9,以获得最佳性能。

    兼容性和支持


    - 兼容性:
    - 可与 3M 引脚条、插头和 3863、3868、3473、3385、3452、3421、3626、3399、3419 和 3414 系列产品配套使用。
    - 低轮廓应变释放可用于特定系列的插座。
    - 支持服务:
    - 产品支持可通过拨打免费电话 800-225-5373 获取。
    - 技术文档可以在 3M Connectors 官网找到。

    常见问题与解决方案


    - 问题 1:连接不稳定。
    - 解决方案:确认插针和插孔之间的正确对准,确保盖板锁定机制完好。

    - 问题 2:接触不良。
    - 解决方案:清洁接触面并重新连接,必要时更换损坏部件。

    - 问题 3:温度过高。
    - 解决方案:检查环境条件,确保工作温度在规定范围内,并采取散热措施。

    总结和推荐


    3M™ Wiremount Socket 3000 系列凭借其高可靠性和广泛的兼容性,在工业和军事应用中表现出色。无论是对温度、机械应力还是电气性能要求较高的场合,此系列产品都能满足您的需求。综合考虑其性能参数、独特优势及其广泛应用案例,强烈推荐使用这款高效可靠的连接器。
    请注意,购买前务必根据具体应用场景和技术要求进行详细评估,以确保最佳效果。

3334-7000参数

参数
间距 2.54mm
颜色 灰色
类型 Receptacle
触头镀层厚度 760nm
触头镀层
排数 2
针脚数 60pin
电缆端接 IDC
线规 26-28 AWG
长*宽*高 80.8mm*7.6mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

3334-7000厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3334-7000数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 3334-7000 3334-7000数据手册

3334-7000封装设计

查看详情并下载
Symbol
Footprint
3D Model
