首页  >  产品百科  >  8KC3-0726-0500

8KC3-0726-0500

产品分类: 插接式线缆
厂牌: 3M
产品描述: Cable Assembly Twinax 0.5m 30AWG PCI Edge Card to PCI Edge Card SKT-HDR Box
供应商型号: ET-4337317
供应商: 海外现货
标准整包数: 1
3M 插接式线缆 8KC3-0726-0500

8KC3-0726-0500概述

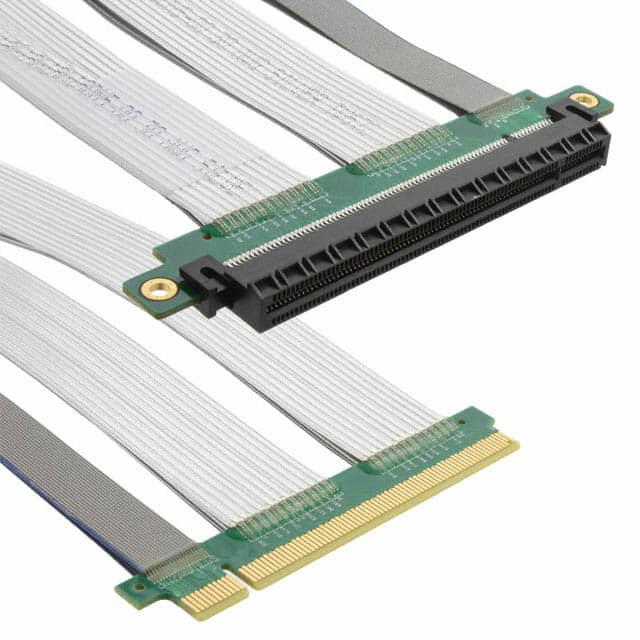

    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX

    1. 产品简介


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 是一种专为延长 PCI Express 连接而设计的电缆组件。这款产品主要应用于需要远距离传输高速数据信号的应用场景,如数据中心、服务器、工业控制等领域。通过独特的双轴结构设计,该产品能够在保持高性能的同时,提供更长的传输距离和更好的信号完整性。

    2. 技术参数


    - 电气特性
    - 额定电流:1.1A/接触点
    - 工作温度范围:-20°C 至 +80°C
    - 绝缘电阻:最小值 1000 MΩ(通过 500VDC 测试)
    - 差分迹线传播延迟:<750ps
    - 内对内偏移(在同一对内):<5ps
    - 阻抗:85Ω
    - 差分插入损耗:在 0.10GHz 时 < -1.0dB,在 7.5GHz 时 < -14.0dB
    - 差分反射损耗:在 1.25GHz 时 < -10dB,在 4.0GHz 时 < -4dB
    - 近端串扰(NEXT):在 2.5GHz 时 < -32dB,在 7.5GHz 时 < -20dB
    - 远端串扰(FEXT):在 2.5GHz 时 < -32dB,在 7.5GHz 时 < -20dB
    - 机械特性
    - 静态弯曲:最小弯曲半径为 1.0mm,不同弯曲角度(45°、90°、180°)后仍符合信号完整性规范
    - 插入力:最大值 1.15N/每对接点
    - 拔出力:最小值 0.15N/每对接点
    - 环境特性
    - 焊锡耐热性:蒸汽老化 1 小时后无空洞和针孔
    - 热冲击:在 25°C 下温度上升不超过 30°C

    3. 产品特点和优势


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 具有多项显著的特点和优势,使其在市场上具备较强的竞争力:
    - 卓越的信号完整性:采用先进的双轴结构设计,确保数据传输的稳定性和可靠性。
    - 广泛的温度适应性:能够在极端环境下正常工作,满足多种应用需求。
    - 环保材料:使用无铅电镀接触材料和高阻燃材料,符合 RoHS 标准。
    - 便捷的安装和维护:简单的插拔操作,易于安装和维护。

    4. 应用案例和使用建议


    这款产品广泛应用于数据中心、服务器和工业控制系统中,尤其是在需要延长 PCI Express 连接长度的应用场景下表现尤为出色。例如,在数据中心中,该产品可以连接远距离的服务器和存储设备,保证数据传输的稳定性和可靠性。
    使用建议:
    - 在选择安装位置时,考虑到温度和湿度的影响,尽量选择通风良好的环境。
    - 安装过程中需注意避免过度弯曲,以免影响信号传输质量。
    - 定期进行检查和维护,确保连接的稳定性和可靠性。

    5. 兼容性和支持


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 与多种标准兼容,如 PCI Express CEM r2.0 和 PCI Express Base r3.0。制造商提供详尽的技术支持和售后服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    - 问题:产品无法正常插入
    - 解决方案:检查连接器是否有损坏或异物,确认插入力和拔出力是否符合标准。

    - 问题:信号传输不稳定
    - 解决方案:检查连接是否牢固,环境温度和湿度是否适宜,必要时更换连接器。

    7. 总结和推荐


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 凭借其出色的电气性能、广泛的工作温度范围和环保材料,在市场上拥有显著的竞争优势。适用于多种应用场景,特别适合于需要长距离、高稳定性数据传输的场合。我们强烈推荐使用该产品,以确保数据传输的可靠性和高效性。

8KC3-0726-0500参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

8KC3-0726-0500厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8KC3-0726-0500数据手册

厂牌 PDF简要描述 下载
3M 插接式线缆 3M 8KC3-0726-0500 8KC3-0726-0500数据手册

8KC3-0726-0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.6197 ¥ 1078.3868
10+ $ 104.4152 ¥ 882.3087
25+ $ 96.9106 ¥ 818.8947
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1078.38
