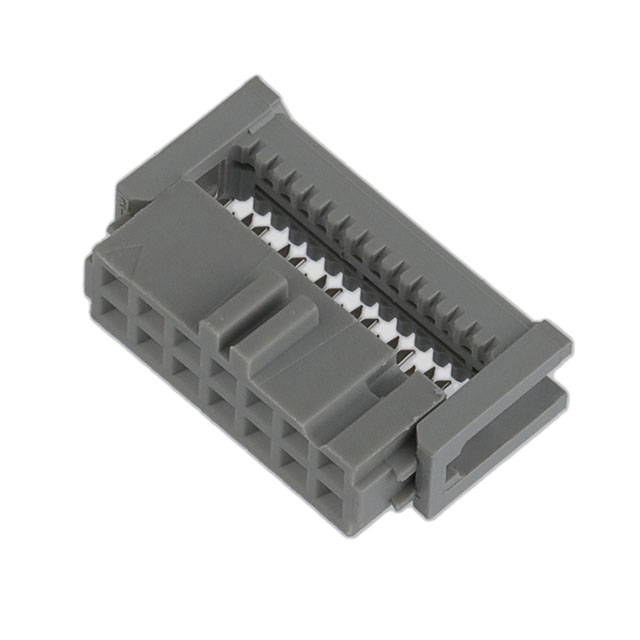

89114-0101HA

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 14pin 380nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 22.4mm(长度)*7.6mm(高度)
供应商型号: 517-89114-0101HA
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 自由悬挂/面板安装 89114-0101HA

89114-0101HA概述

    3M™ IDC Ribbon Cable Socket 891 系列 技术手册

    产品简介


    3M™ IDC Ribbon Cable Socket 891 系列是一种专为0.050英寸间距扁平电缆设计的插座。该产品广泛应用于自动化设备、通信系统、工业控制等领域,具备高效连接和优异性能的特点。该系列产品的型号涵盖了多种接触数量(如8针到60针),可满足不同应用场景的需求。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:磷青铜
    - 镀层:
    - 基底层:50μ" [1.27μm] 镍
    - 擦拭区:30μ" [0.76μm] 金
    - 适用导线:26AWG 和 28AWG 绞合线
    - 额定电流:
    - 单条:28AWG 4.25A,26AWG 4.50A
    - 相邻两条:28AWG 1.75A,26AWG 2.25A
    - 所有线路:28AWG 1.25A,26AWG 1.50A
    - 绝缘电阻:大于1×10^9Ω(500VDC)
    - 耐电压:1,000VRMS(海平面)
    - 温度范围:-55°C 至 +105°C
    - UL 文件编号:E680803

    产品特点和优势


    - 预组装包装:在剑上预先装配,便于手动和半自动组装设备的加载。
    - 防止过早锁紧:“凸块”设计防止运输过程中锁扣过早锁紧。
    - 双面粘性拉片:方便插拔。
    - 双凹槽盖子:可以从任一侧进入电缆,几乎不需要单凹槽盖子。
    - 军用级极化:带有或不带中心凸起。

    应用案例和使用建议


    - 自动化设备:该系列产品常用于自动化生产线中,连接各种传感器和执行器,确保系统的稳定运行。
    - 通信系统:可用于高速数据传输的扁平电缆连接,适用于网络设备和服务器间的数据交换。
    - 工业控制:在工业控制面板中,3M™ IDC Ribbon Cable Socket 可以有效连接复杂的电路板和控制系统。
    使用建议:
    - 在使用前确保接触部位无污物和杂质,以保证良好的电接触。
    - 使用适当的工具(如3M Press工具)进行安装,以避免损坏接触点。
    - 定期检查并清洁插接部位,确保长期稳定运行。

    兼容性和支持


    - 该系列产品与常见的0.050英寸间距扁平电缆兼容。
    - 3M公司提供全面的技术支持,包括装配工具和拉片等配件的单独订购服务。

    常见问题与解决方案


    - Q:如何判断插座是否已经正确安装?
    - A:可通过查看产品说明书中的安装图进行核对,或者使用万用表检测连接点之间的电阻。

    - Q:如果需要更高的电流承载能力,应该如何选择合适的型号?
    - A:根据手册中提供的电流承载能力表选择合适的接触数量和导线规格。

    总结和推荐


    3M™ IDC Ribbon Cable Socket 891 系列在设计上考虑了多种实际应用场景的需求,提供了可靠的连接解决方案。其独特的功能和优势使其在市场上具有很强的竞争性。对于需要高可靠性连接的应用场合,强烈推荐使用此产品。

89114-0101HA参数

参数
触头镀层厚度 380nm
排数 2
间距 2.54mm
针脚数 14pin
类型 Receptacle
触头镀层
线规 26-28 AWG
电缆端接 IDC
颜色 灰色
长*宽*高 22.4mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

89114-0101HA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89114-0101HA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 89114-0101HA 89114-0101HA数据手册

89114-0101HA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5525 ¥ 13.1186
10+ $ 1.334 ¥ 11.2723
25+ $ 1.133 ¥ 9.5739
100+ $ 1.0562 ¥ 8.9252
250+ $ 0.9893 ¥ 8.3594
500+ $ 0.9871 ¥ 8.3412
1000+ $ 0.9644 ¥ 8.1495
2500+ $ 0.8295 ¥ 7.0093
库存: 880
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.11
直接购买
加入购物车
