89114-0103

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 14pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 18E8-89114-0103
供应商: 国内现货
标准整包数: 1

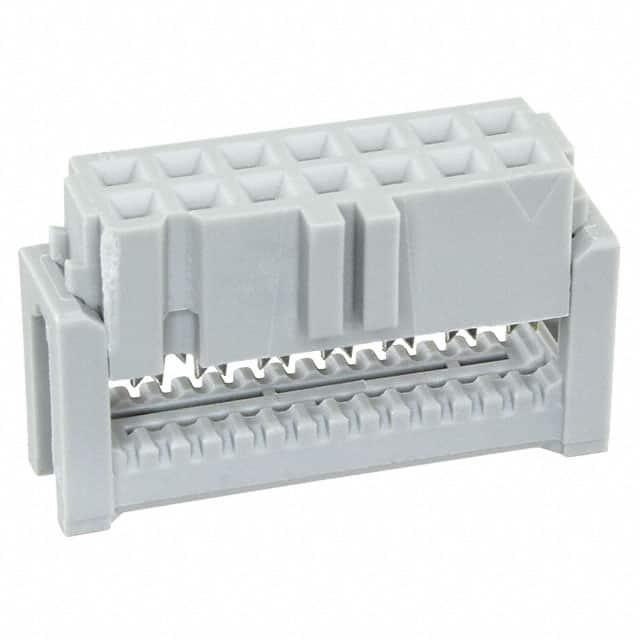

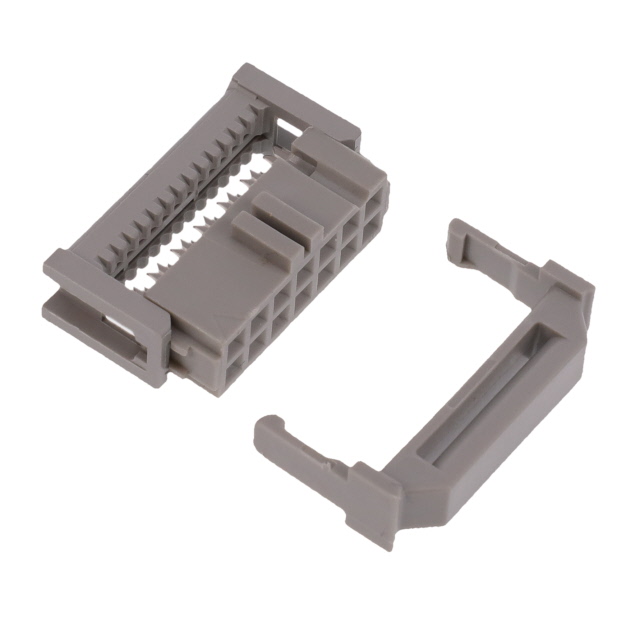

3M 矩形连接器 - 自由悬挂/面板安装 89114-0103

89114-0103概述

    3M™ IDC Ribbon Cable Socket .100” × .100” for .050” Pitch Cable 891 系列

    产品简介


    3M™ IDC Ribbon Cable Socket 是一款专为高可靠性设计的电子元器件,特别适用于数据传输、信号处理和工业控制等领域。此款IDC(绝缘位移连接器)采用玻璃填充聚酯(PBT)材料制成,具有卓越的机械和电气性能,能够在恶劣环境中保持稳定运行。

    技术参数


    - 接触材料:磷青铜
    - 电镀:
    - 底层电镀:50μ”(1.27μm)镍
    - 擦拭区电镀:30μ”(0.76μm)金
    - 线缆适用范围:26和28 AWG绞合线
    - 电流承载能力(见表):
    - 28 AWG: 1.25A(单线)、1.75A(相邻线)、4.25A(所有线)
    - 26 AWG: 1.50A(单线)、2.25A(相邻线)、4.50A(所有线)
    - 绝缘电阻:> 1×10^9Ω(500VDC)
    - 耐电压:1000VRMS(海平面)
    - 温度等级:-55°C至+105°C
    - 认证:UL 94V-0(阻燃性)

    产品特点和优势


    - 预组装:包装在剑形装置上,便于手动和半自动装配设备加载。
    - 防过早锁定:凸起设计防止在运输过程中提前锁住。
    - 双面粘合拉拔条:便于轻松插拔。
    - 双凹槽盖子:允许电缆从两侧终止,几乎不需要单凹槽盖子。
    - 军事级极化:提供带或不带中心凸起的极化选项。

    应用案例和使用建议


    - 应用场景:广泛应用于数据通信、工业自动化、仪器仪表及航空航天等领域。
    - 使用建议:
    - 在高温环境下使用时,注意电流的降额。
    - 由于产品设计优良,可直接用于多数标准应用,减少额外配件需求。

    兼容性和支持


    - 兼容性:适用于多种标准规格的带状电缆。
    - 支持和服务:用户可通过3M官网获取详细的技术文档和支持,包括工具和配件的选择指南。

    常见问题与解决方案


    - 问题:接头接触不良。
    - 解决方案:检查接头是否正确安装,确保电缆完全插入并锁定。
    - 问题:电流超限。
    - 解决方案:查阅技术手册,按照电流承载能力限制使用,避免过载。

    总结和推荐


    总体而言,3M™ IDC Ribbon Cable Socket .100” × .100” for .050” Pitch Cable 891 系列是一款高度可靠且易于集成的电子元器件,适用于多种复杂的应用环境。其卓越的电气性能和坚固的机械结构使其成为各种高要求应用的理想选择。强烈推荐使用该产品以满足高性能要求的应用需求。

89114-0103参数

参数
排数 2
针脚数 14pin
间距 2.54mm
线规 26-28 AWG
触头镀层
类型 Receptacle
电缆端接 IDC
触头镀层厚度 760nm
颜色 灰色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

89114-0103厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89114-0103数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 89114-0103 89114-0103数据手册

89114-0103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.3936
100+ ¥ 8.2544
500+ ¥ 7.7
库存: 1
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 9.39
