6A22-A0421-002.0-0

产品分类: 插接式线缆
厂牌: 3M
产品描述: 3M光纤线缆组件, 2m
供应商型号: 8408991
供应商: 海外现货
标准整包数: 1

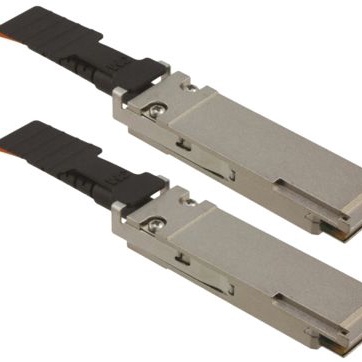

3M 插接式线缆 6A22-A0421-002.0-0

6A22-A0421-002.0-0概述

    3M Active Optical Cable (AOC) Assembly 技术手册概述

    1. 产品简介


    3M Active Optical Cable (AOC) 装配件是一种采用行业领先的VCSEL技术和先进光引擎设计的产品。它提供卓越的成本效益比,适用于高性能计算集群、数据中心网络、IB(InfiniBand)和GigE交换机、高速服务器、存储系统以及路由器、集线器和负载均衡器等领域。3M AOC装配件包括QSFP+和CX4两种型号,支持低功耗、低成本和高带宽传输。

    2. 技术参数


    | 参数 | QSFP+ 型号 | CX4 型号 |
    |
    | 模块形式 | QSFP+ | CX4 |
    | 支持协议 | Infiniband、40G以太网 | Infiniband、3.125G每通道XAUI、以太网 |
    | 通道数量 | 4个双向通道 | 4个双向通道 |
    | 信道数据速率 | 每信道1至10.3125 Gbps | 每信道最高5 Gbps |
    | 操作光波长 | 850 nm | 850 nm |
    | 集成带宽 | 40 Gbps | 20 Gbps |
    | 误码率 | <10^-15 | <10^-15 |
    | 工作温度范围 | 0°C至+70°C | 0°C至+70°C |
    | 存储温度范围 | -40°C至+70°C | -40°C至+70°C |
    | 供电电压 | 3.3V | 3.3V |
    | 电接口 | 38针边缘连接器 | 34针边缘连接器 |
    | 功耗 | 每端540 mW | 每端<660 mW |
    | 管理接口 | 序列、I2C | 无 |
    | 光纤类型 | OM2+、50微米抗弯光纤 | OM2+、50微米抗弯光纤 |
    | 电缆长度 | 最高可达100米 | 最高可达100米 |
    | 外护套直径 | 3毫米 | 3毫米 |
    | 电缆类型 | 静压和低烟无卤素 | 静压和低烟无卤素 |
    | 符合标准 | SFF-8436、FCC Class B和CE、RoHS、Telcordia GR-486-CORE | SFF-8470、FCC Class B和CE、RoHS、Telcordia GR-468-CORE |

    3. 产品特点和优势


    - 低功耗AOC:显著降低了能源消耗,提高了系统的能效。
    - 认证支持:已通过InfiniBand集成商列表认证,支持20 Gbps和40 Gbps速率。
    - 安装便捷:插拔式安装,操作简单快捷。
    - 轻量化设计:重量轻、柔韧度高,易于布线。
    - 合规性:符合SFF、InfiniBand和以太网规范,支持Telcordia GR-486-CORE标准。

    4. 应用案例和使用建议


    3M AOC装配件广泛应用于高性能计算集群和数据中心网络。对于构建复杂的数据中心网络架构,建议采用多种电缆类型组合,以实现最佳性能和成本效益。此外,为确保稳定运行,应注意合理规划布线路径和电缆长度,避免不必要的弯曲和挤压。

    5. 兼容性和支持


    3M AOC装配件具有良好的兼容性,能够与现有的InfiniBand、以太网和其他标准设备无缝对接。3M公司提供全面的技术支持和维护服务,包括但不限于产品咨询、故障排除和技术文档。

    6. 常见问题与解决方案


    - Q: AOC装配件是否有使用寿命限制?
    - A: 3M AOC装配件一般寿命为五年以上,具体视使用条件而定。注意避免极端温度和高湿度环境。
    - Q: 如何判断AOC装配件是否损坏?
    - A: 可通过监控系统错误日志,检查是否存在频繁的链接失败或数据丢失现象。如有异常,应及时联系技术支持。
    - Q: AOC装配件是否适合户外使用?
    - A: AOC装配件主要用于室内应用,若需用于室外,必须采取适当的保护措施,如防雨防尘外壳。

    7. 总结和推荐


    3M Active Optical Cable装配件凭借其卓越的性能、灵活性和易用性,在高性能计算和数据中心网络应用中表现出色。其独特的低功耗设计和高度兼容性使其成为市场的佼佼者。总体而言,强烈推荐使用3M AOC装配件来提升数据中心的整体性能和效率。

6A22-A0421-002.0-0参数

参数
6.56' (2.00m)
安装方式 推拉式
零件状态 停产
包装方式 散装
