8KC5-0742-0250

产品分类: 插接式线缆
厂牌: 3M
产品描述: Cable Assembly 0.25m 30AWG 82 to 82 POS PCIE to PCIE PL-PL Box
供应商型号: 3M156086-ND
供应商: Digi-Key
标准整包数: 1
3M 插接式线缆 8KC5-0742-0250

8KC5-0742-0250概述

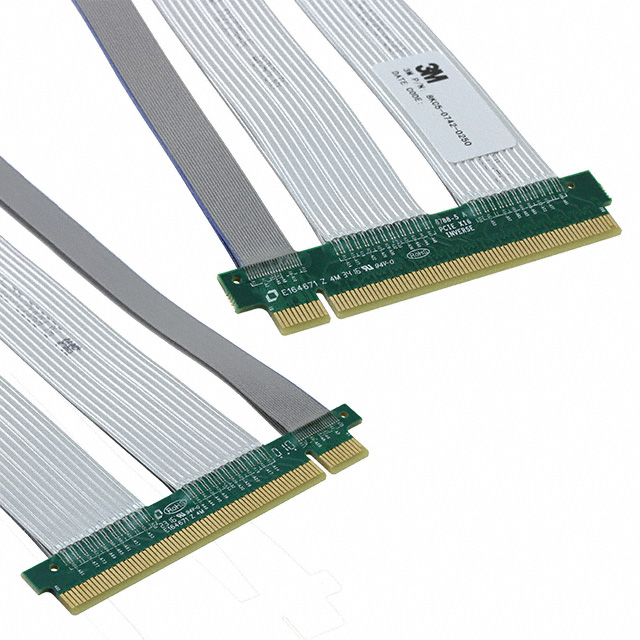

    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX

    1. 产品简介


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 是一种高可靠性的扩展电缆组件,专为高性能PCI Express应用设计。该产品主要用于连接主板上的PCIe接口与远程设备,支持长距离信号传输。其主要应用领域包括服务器、数据中心、存储系统和高性能计算(HPC)系统。

    2. 技术参数


    - 电气特性
    - 电流等级:1.1A/接触点
    - 工作温度范围:-20°C 到 +80°C
    - 电压耐受:500VDC(1分钟内无击穿)
    - 绝缘电阻:≥1000MΩ
    - 传播延迟:≤750ps
    - 内对偏移(内对):≤5ps
    - 阻抗:85Ω(名义值)
    - 差分插入损耗:在1.0GHz内≤-3.0dB,4.0GHz内≤-7.0dB,7.5GHz内≤-14.0dB
    - 差分回波损耗:在1.25GHz内≤-10dB,2.5GHz内≤-8dB,4.0GHz内≤-4dB
    - 近端串扰(NEXT):在2.5GHz内≤-32dB,5GHz内≤-26dB,7.5GHz内≤-20dB
    - 远端串扰(FEXT):在2.5GHz内≤-32dB,5GHz内≤-26dB,7.5GHz内≤-20dB
    - 机械特性
    - 静态弯折:最小弯曲半径为1.0mm,不同角度弯折均符合信号完整性规范
    - 插拔力:插拔力最大值为1.15N,最小值为0.15N
    - 环境特性
    - 焊接性:1小时蒸汽老化,焊点无空洞和针孔
    - 耐热性:260°C±5°C,10±2秒内无损坏

    3. 产品特点和优势


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 拥有多项优势,使其在高性能应用中脱颖而出:
    - 高可靠性:通过严格的测试,确保在恶劣环境下仍能稳定运行。
    - 长寿命:采用高品质材料和先进的制造工艺,确保产品使用寿命长。
    - 高信号完整性:严格控制传播延迟和串扰,保证数据传输的准确性。
    - 环境适应性强:能够在广泛的温度范围内工作,适用于各种恶劣环境。
    - 兼容性强:支持多种长度配置,易于集成到不同的系统中。

    4. 应用案例和使用建议


    - 服务器和数据中心:3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 可用于连接远端存储设备或扩展卡,以实现更灵活的系统布局。
    - 存储系统:在存储阵列中使用,可以提高数据传输速率和系统整体性能。
    - 高性能计算(HPC)系统:适用于需要高速数据传输的应用,如大规模并行计算和科学模拟。
    使用建议:
    - 在安装过程中,务必保持最小弯曲半径为1.0mm,以避免信号衰减。
    - 定期检查插拔力,确保连接可靠。
    - 在恶劣环境中使用时,建议定期进行环境适应性测试。

    5. 兼容性和支持


    3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 与其他3M公司的相关产品兼容。3M公司提供全面的技术支持和维护服务,包括但不限于产品咨询、故障诊断和技术培训。

    6. 常见问题与解决方案


    - 问题:插拔力过大,导致连接不稳定。
    - 解决办法:重新校准插拔机具,确保符合标准。
    - 问题:传输信号失真严重。
    - 解决办法:检查电缆连接处是否松动,确保所有连接点稳固。
    - 问题:环境温度超出工作范围,导致产品失效。
    - 解决办法:选择合适的工作环境,或在极端温度下使用专用散热装置。

    7. 总结和推荐


    综上所述,3M™ Twin Axial PCI Express Extender Cable Assembly, Series 8KXX 是一款集高可靠性、长寿命和高信号完整性于一体的优秀产品。它在各类高性能计算和存储应用中表现出色,且具有良好的兼容性和维护支持。因此,强烈推荐该产品作为高端PCIe扩展解决方案的首选。

8KC5-0742-0250参数

参数
长*宽*高 250mm(长度)
零件状态 在售
包装方式 散装

8KC5-0742-0250厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8KC5-0742-0250数据手册

厂牌 PDF简要描述 下载
3M 插接式线缆 3M 8KC5-0742-0250 8KC5-0742-0250数据手册

8KC5-0742-0250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 104.9256 ¥ 878.0961
10+ $ 89.1894 ¥ 746.4035
25+ $ 83.6093 ¥ 699.7057
50+ $ 79.6241 ¥ 666.3539
120+ $ 76.4439 ¥ 639.7399
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 878.09
