8US4-AA119-00-1.00

产品分类: 插接式线缆
厂牌: 3M
产品描述: Cable Assembly Data 1m Mini-SAS HD to Mini-SAS HD 36 to 36 POS M-M Box
供应商型号: 3M15494-ND
供应商: Digi-Key
标准整包数: 1

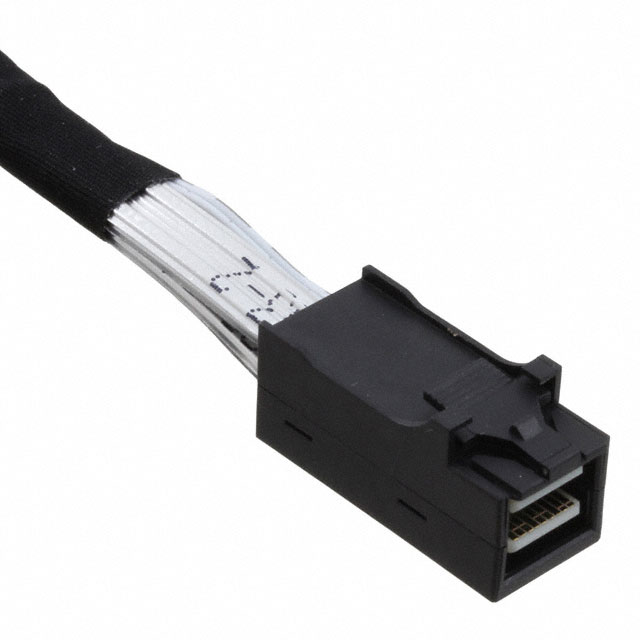

3M 插接式线缆 8US4-AA119-00-1.00

8US4-AA119-00-1.00概述

    # 3M™ High Routability Internal HD MiniSAS Cable Assemblies

    产品简介


    3M™ High Routability 内部高密度MiniSAS电缆组件是由3M电子解决方案部门设计和制造的一种先进的连接解决方案。该产品专为高性能计算和存储应用而设计,提供卓越的数据传输性能。主要功能包括高路由能力和紧凑的设计,使其适用于数据中心和其他需要高效互连的场合。应用领域广泛,如服务器、存储系统、工业自动化设备等。

    技术参数


    基本规格
    - 产品型号:3M™ High Routability 内部高密度MiniSAS电缆组件
    - 文档编号:78-5102-0147-4 A
    - 发行日期:2013年5月16日
    设计和材料
    - 机箱材料:高温热塑性塑料(UL94V-0级)
    - Paddlecard 材料:FR4基材
    - 焊盘底层厚度:≥1.27 µm(50 µ英寸)
    - 焊盘表面处理:≥0.76 µm(30 µ英寸)金层
    - 高速带状双轴电缆:符合相关规范PS-0105的规定
    电气特性
    - 电流额定值:0.5A/接触点
    - 工作温度范围:0°C 至 +80°C
    - 非工作温度范围:-20°C 至 +85°C
    - 最大湿度:80% RH
    测试要求
    - 温度寿命测试:105°C 下持续240小时
    - 循环温度和湿度测试:24个循环,每周期时间1.5小时
    - 热冲击测试:-55°C 到 +85°C,共10个循环,每个极端温度保持半小时
    - 振动测试:振动强度3.10G RMS,频率范围20至500Hz
    机械特性
    - 插拔力:最大插拔力分别为100N和50N
    - 耐用性测试:插拔50次和250次无物理损坏

    产品特点和优势


    1. 高路由能力:专为高密度布线设计,提高空间利用率。
    2. 高性能:满足SAS 2.1和SAS 3.0标准,确保高速数据传输。
    3. 耐久性:通过严格测试,确保长期可靠运行。
    4. 环境适应性:能够在宽广的温度和湿度范围内工作。
    5. 兼容性:遵循行业标准EIA-364,易于与其他设备集成。

    应用案例和使用建议


    应用案例
    这些电缆组件广泛应用于数据中心、服务器和存储系统中。它们能够实现高速、高密度的数据传输,特别适合于大规模存储阵列的连接。
    使用建议
    1. 环境选择:选择合适的安装位置以避免极端温度和湿度条件。
    2. 安全检查:在安装前进行目视检查,确保没有异常或缺陷。
    3. 测试验证:按照规定的测试程序进行性能测试,确保符合所有电气和机械要求。

    兼容性和支持


    该产品遵循行业标准EIA-364,与其他兼容标准的设备和系统具有良好的兼容性。3M公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻超出预期 | 检查焊接质量和材料规格 |
    | 连接不稳定 | 重新检查连接器插入深度和对齐情况 |
    | 数据传输错误 | 确保符合所有电气测试标准 |

    总结和推荐


    综上所述,3M™ High Routability 内部高密度MiniSAS电缆组件是一款高度可靠且性能优异的产品。它不仅具备出色的路由能力和电气特性,还通过了严格的测试认证,保证了在各种苛刻环境下的稳定运行。因此,强烈推荐此产品用于需要高速、高密度数据传输的应用场景。

8US4-AA119-00-1.00参数

参数
3.28' (1.00m)
零件状态 在售
包装方式 散装

8US4-AA119-00-1.00厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8US4-AA119-00-1.00数据手册

厂牌 PDF简要描述 下载
3M 插接式线缆 3M 8US4-AA119-00-1.00 8US4-AA119-00-1.00数据手册

8US4-AA119-00-1.00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.7488 ¥ 223.854
10+ $ 22.7344 ¥ 190.2585
50+ $ 20.2939 ¥ 169.8349
100+ $ 19.326 ¥ 161.7345
250+ $ 18.1174 ¥ 151.6198
500+ $ 17.2539 ¥ 144.3935
库存: 249
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 223.85
