D89140-0031HK

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 40pin 380nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 55.4mm(长度)*7.6mm(高度)
供应商型号: MSC40E-ND
供应商: Digi-Key
标准整包数: 1

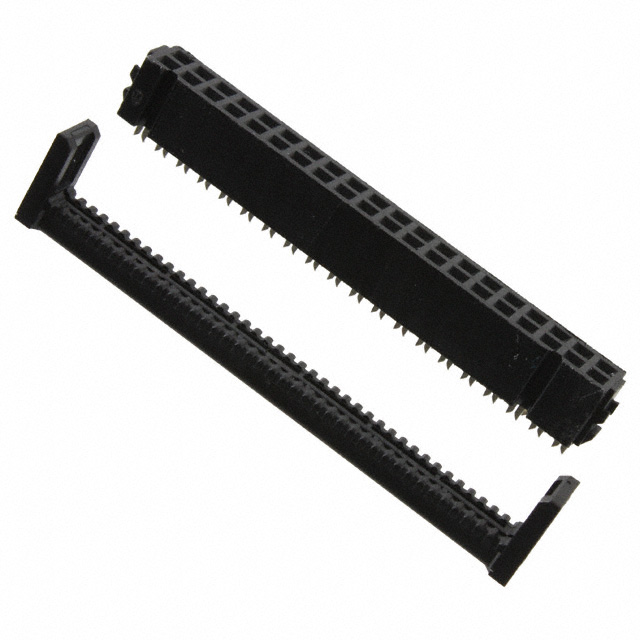

3M 矩形连接器 - 自由悬挂/面板安装 D89140-0031HK

D89140-0031HK概述


    产品简介


    3M公司生产的D891系列IDC(Insulation Displacement Contact)端子座是专为0.050英寸间距电缆设计的产品。该产品主要应用于连接0.100英寸×0.100英寸规格的IDC排线电缆,具备出色的电气特性和物理特性。其应用范围广泛,包括电信、网络设备、工业控制、医疗设备等领域。

    技术参数


    - 接触量:不同型号的接触数量参见表1。
    - 极化选项:可以选择带中心凸起(有/无)。
    - 包装样式:可选预组装或散装。
    - 绝缘电阻:大于1×10^9Ω,在500VDC条件下测量。
    - 耐压:1000Vrms,在海平面条件下。
    - 绝缘材料:玻璃填充聚酯。
    - 阻燃等级:UL94V-0。
    - 接触材料:磷青铜。
    - 电镀:底层镍(平均1.27mm),镀金区域(平均0.38mm)。
    - 导线兼容性:26号和28号绞合导线。
    - 温度范围:-55°C至+105°C。
    - 电流额定值:根据EIA-364-070方法2,在最大30°C下运行时,以20%降额。

    产品特点和优势


    D891系列端子座具有以下几个显著优势:
    - 结构稳固:提供双侧拉拔条,便于轻松插拔。
    - 防早锁:设计有凸起以防止在运输过程中过早锁定。
    - 兼容性高:支持双面拉拔条,易于在两侧进行电缆端接。
    - 多功能性:适用于多种极化需求,且极化槽位设计灵活。
    - 安全性:通过UL94V-0认证,确保符合严格的防火标准。

    应用案例和使用建议


    在电信和网络设备中,D891端子座常用于快速连接和分离多芯电缆,例如在服务器、路由器和其他网络设备中。在工业控制领域,该端子座可用于连接传感器和执行器。在实际使用中,应确保正确的极化设置以避免误接。另外,建议使用适当的工具(如3M TH PRESS、3M TH LOCATOR PLATE、3M TH PLATEN)进行安装以保证最佳性能。

    兼容性和支持


    D891端子座与其他标准电缆和设备具有良好的兼容性。制造商提供了详细的文档和技术支持,包括TS-0496和TS-0449等技术指南。用户可以联系3M技术支持热线800-225-5373获取更多帮助。

    常见问题与解决方案


    - Q: 插入导线后接触不良怎么办?
    A: 确保使用的导线规格符合产品规格要求,并使用适当的工具进行插入。
    - Q: 端子座无法顺利拔出怎么办?
    A: 检查是否有足够的空间让双面拉拔条运作,必要时更换双面拉拔条。
    - Q: 如何正确选择预组装或散装版本?
    A: 预组装版本便于手动和半自动装配设备的加载,而散装版本更适合批量生产以节省成本。

    总结和推荐


    总体而言,3M D891系列IDC端子座凭借其卓越的电气特性和坚固耐用的设计,非常适合各种复杂的应用环境。对于需要高效、可靠连接多芯电缆的应用场合,这款产品是一个理想的选择。尽管价格可能稍高于其他品牌,但其优异的质量和长寿命使其物有所值。强烈推荐在关键应用场合中使用该产品。

D89140-0031HK参数

参数
针脚数 40pin
间距 2.54mm
电缆端接 IDC
线规 26-28 AWG
类型 Receptacle
排数 2
触头镀层厚度 380nm
触头镀层
颜色 灰色
长*宽*高 55.4mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

D89140-0031HK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

D89140-0031HK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M D89140-0031HK D89140-0031HK数据手册
