首页  >  产品百科  >  89116-0001

89116-0001

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 16pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 24.9mm(长度)*6.1mm(高度)
供应商型号: 89116-0001
供应商: 国内现货
标准整包数: 1

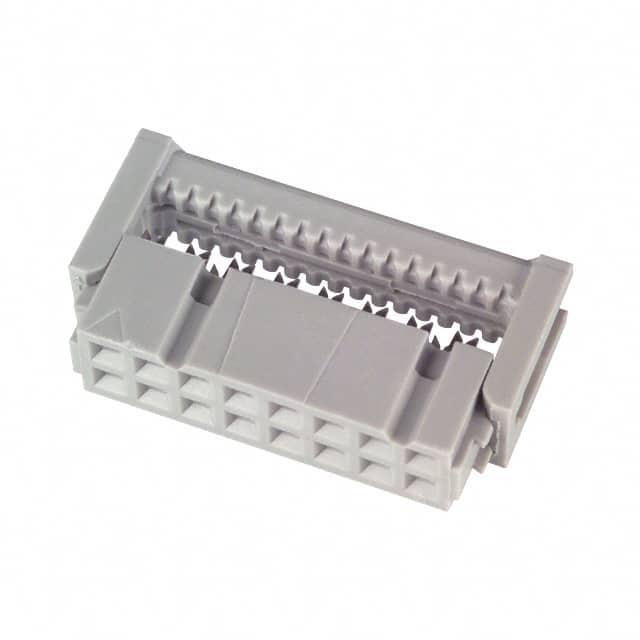

3M 矩形连接器 - 自由悬挂/面板安装 89116-0001

89116-0001概述

    3M™ IDC Ribbon Cable Socket 技术手册解析

    1. 产品简介


    3M™ IDC Ribbon Cable Socket(891系列)是一种适用于0.050英寸间距电缆的插座,广泛应用于各种电子设备中。该产品采用了独特的设计,包括预组装结构、双面粘合拉拔条等特性,确保了在手动和半自动装配设备中的高效加载。其主要功能是实现电缆和电路板之间的可靠连接,以满足不同应用场景的需求。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)
    - 阻燃等级: UL 94V-0
    - 颜色: 灰色
    - 接触材料: 黄铜磷青铜
    - 电镀层: 底层50微米镍,表面30微米金
    - 适用线径: 26AWG 和 28AWG 绞合线
    - 电流承载能力:
    - 28 AWG: 单线4.25A,相邻线1.75A,所有线1.25A
    - 26 AWG: 单线4.50A,相邻线2.25A,所有线1.50A
    - 绝缘电阻: ≥ 1×10^9 Ω @ 500 VDC
    - 耐压值: 1000 VRMS @ 海平面
    - 温度范围: -55°C 到 +105°C
    - UL 文件号: E680803

    3. 产品特点和优势


    - 预组装结构: 便于手动和半自动装配设备快速加载。
    - 防早锁设计: 防止在运输过程中过早锁定。
    - 双面粘合拉拔条: 方便插拔操作。
    - 双凹槽盖: 支持双面电缆终止,减少单凹槽盖的需求。
    - 军用级极化: 提供带或不带中心凸起的极化选项。

    4. 应用案例和使用建议


    - 应用案例: 该产品常用于工业自动化、通信设备、医疗设备等领域,以实现高密度、可靠的电缆连接。
    - 使用建议: 在安装时应确保正确的极化方向,并遵循制造商提供的装配工具指南,如3M™ Press (或等效工具)、3M™ 定位板和3M™ 平板。使用适当的温度控制,避免因过度加热导致接触失效。

    5. 兼容性和支持


    - 兼容性: 该产品可与标准的工业自动化和通信设备相兼容。
    - 支持和服务: 3M公司提供了详细的装配指导和技术支持,包括电话技术支持(800-225-5373)和官方网站(www.3Mconnectors.com)上的资源。

    6. 常见问题与解决方案


    - 问题: 插头难以插入
    - 解决方案: 检查是否已正确对齐极化方向,并确保电缆末端没有损坏。
    - 问题: 电流承载能力不足
    - 解决方案: 仔细检查电流负载情况,如果超出规定范围,请选择更大线径的电缆或调整线路布局。

    7. 总结和推荐


    综上所述,3M™ IDC Ribbon Cable Socket 是一款性能优越、多功能的电子元器件。其优秀的抗干扰能力和可靠性使其成为众多应用场景的理想选择。尽管价格较高,但其卓越的性能和持久的使用寿命仍值得推荐。对于需要高密度、高可靠性的应用场景,此产品无疑是一个理想的选择。

89116-0001参数

参数
触头镀层
间距 2.54mm
电缆端接 IDC
排数 2
类型 Receptacle
触头镀层厚度 760nm
针脚数 16pin
线规 26-28 AWG
颜色 灰色
长*宽*高 24.9mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

89116-0001厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89116-0001数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 89116-0001 89116-0001数据手册

89116-0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
27+ $ 0.5292 ¥ 4.4082
135+ $ 0.4914 ¥ 4.0934
270+ $ 0.4612 ¥ 3.8415
库存: 813
起订量: 114 增量: 1
交货地:
最小起订量为:27
合计: ¥ 119.02
