560B

产品分类: 端子 - 专用端子
厂牌: 3M
产品描述: 3M 电线接头连接器, Scotchlock 560B系列, 18 → 16 AWG线规, 20.32mm总长, 蓝色
供应商型号: 1017582
供应商: 海外现货
标准整包数: 10

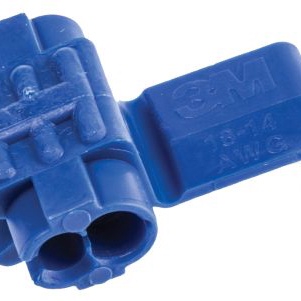

3M 端子 - 专用端子 560B

560B概述

    # 3M™ Scotchlok™ Insulation Displacement Electrical Tap Connector 560B 技术手册

    产品简介


    3M™ Scotchlok™ Insulation Displacement Electrical Tap Connector 560B 是一款用于连接电线的电绝缘装置,可实现电线之间的电气连接,如夹线(tap)电线末端与通过(run)电线连接,或者平行运行(parallel)电线的连接。适用于建筑电线系统和指示牌、灯饰等多种电气工程场合。

    技术参数


    - 工作温度: 221°F (105°C)
    - 电压等级:
    - 最大建筑电线电压: 600 伏特
    - 最大指示牌和灯饰电压: 1000 伏特
    - 重量: 0.0032 磅 (1.45 克)
    - 接触件构造:
    - 接触材料: 锡镀黄铜, 厚度 0.03 英寸 (0.8 毫米)
    - 绝缘体材料: 聚丙烯
    - 颜色: 蓝色
    - 阻燃等级: UL 94-V-2
    - 认证:
    - UL 列为压力电缆连接器,符合 UL 标准 486C,文件号 E23438
    - 符合联邦规范 A-A-59213A 商用包装要求

    产品特点和优势


    - 电气连接性能卓越:3M™ Scotchlok™ 560B 可以可靠地连接不同规格的铜导线(18-14 AWG),无论是实心还是绞合,镀锡或非镀锡铜导线。
    - 简单安装:通过简单的压接工具即可完成安装,无需去除电线绝缘层。
    - 优异的机械性能:聚丙烯材料绝缘体提供可靠的机械保护和电气隔离。
    - 广泛的认证和支持:获得多项认证,保证在各种环境下安全使用。


    应用案例和使用建议


    - 应用场景: 广泛应用于建筑电气工程,指示牌、灯饰的连接,以及各类需要快速、可靠连接的应用场合。
    - 使用建议:
    - 安装前确保电源已关闭,以避免电击危险。
    - 使用适当的工具进行压接,以确保连接质量。
    - 在使用前检查所有部件是否完好无损。

    兼容性和支持


    - 兼容性: 适用于绝缘直径不超过 0.145 英寸 (3.7 毫米) 的热塑性绝缘电线,如 T, TW, TFF, TFN 等。
    - 支持:
    - 从 3M 官网购买或咨询当地分销商。
    - 通过电话 1.800.245.3573 获取技术支持。

    常见问题与解决方案


    - 问题: 连接不稳定?
    - 解决方法: 确保正确使用工具,使 U 接触完全贴合塑料绝缘体。
    - 问题: 插入时有困难?
    - 解决方法: 确认导线尺寸符合产品规格,适当调整导线位置。
    - 问题: 热塑性绝缘材料损坏?
    - 解决方法: 检查导线绝缘层厚度,避免过度弯曲导致损坏。

    总结和推荐


    3M™ Scotchlok™ Insulation Displacement Electrical Tap Connector 560B 是一款高性能的电气连接解决方案,适用于多种应用场景。它具备良好的机械性能和电气特性,安装简便,具有较长的使用寿命。强烈推荐用于各类建筑电气和照明系统中。

560B参数

参数
安装方式 导线安装

560B厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

560B数据手册

厂牌 PDF简要描述 下载
3M 端子 - 专用端子 3M 560B 560B数据手册

560B封装设计

查看详情并下载
Symbol
Footprint
3D Model
