89140-0001

厂牌: 3M
产品描述: 26-28 AWG Receptacle 2.54mm 2 40pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 55.4mm(长度)*6.1mm(高度)
供应商型号: 517-89140-0001
供应商: Mouser
标准整包数: 1

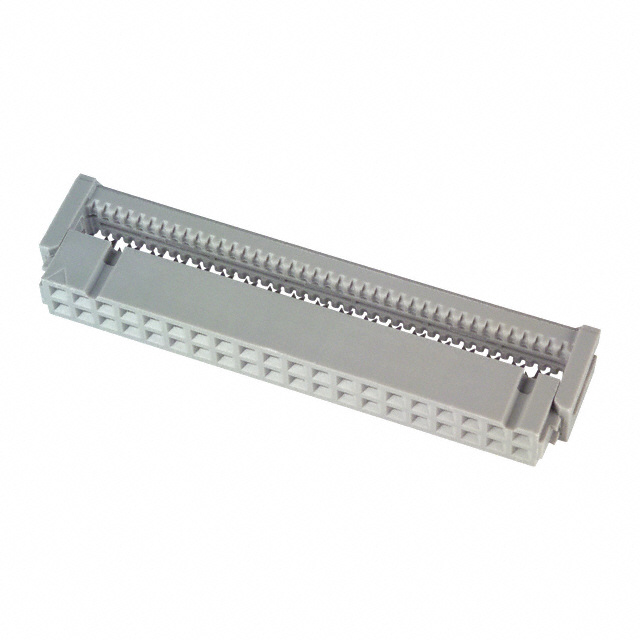

3M 矩形连接器 - 自由悬挂/面板安装 89140-0001

89140-0001概述

    3M™ IDC Ribbon Cable Socket .100” × .100” for .050” Pitch Cable 891 Series 技术手册

    产品简介


    3M™ IDC Ribbon Cable Socket是一款用于连接细间距电缆的高可靠性插座,适用于0.050英寸(1.27毫米)间距的扁平电缆。这种插座主要用于电子设备、工业自动化系统以及任何需要高效数据传输的应用场合。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT),具有UL 94V-0阻燃等级,颜色为灰色。
    - 接触材料:磷青铜,镀镍层厚度为50微英寸(1.27微米),金层厚度为30微英寸(0.76微米)。
    - 电线适用范围:可容纳26和28 AWG绞合线。
    - 电流承载能力:
    - 28 AWG:单线4.25安培,相邻线1.75安培,所有线1.25安培。
    - 26 AWG:单线4.50安培,相邻线2.25安培,所有线1.50安培。
    - 绝缘电阻:在500V DC下大于1 × 10^9 欧姆。
    - 耐压强度:在海平面条件下为1,000 VRMS。
    - 温度范围:-55°C至+105°C。
    - UL文件编号:E680803。

    产品特点和优势


    - 预组装设计:提供带剑形结构的包装,方便手动和半自动装配设备的装载。
    - 防过早锁扣设计:带有凸起防止在运输过程中过早锁定。
    - 双面粘贴拉拔标签:便于插拔操作。
    - 双凹槽盖子:允许电缆从两侧接入,减少对单凹槽盖的需求。
    - 军事级极化:带有中心突起,可用于多种极化需求。
    - 易于回收:符合环保要求。

    应用案例和使用建议


    该产品广泛应用于各种电子设备和工业控制系统中,尤其是在需要精细连接的地方。例如,在自动化生产线中,它可以确保信号的稳定传输。使用时建议按照手册中的说明进行组装,并注意正确的电流负载分配以避免过热。

    兼容性和支持


    - 兼容性:此产品可以与其他标准电缆和连接器配合使用,但在某些情况下可能需要额外的安装附件,如夹具和标识插件。
    - 技术支持:制造商提供详细的技术文档和支持服务,包括技术热线(800-225-5373)和官方网站(www.3Mconnectors.com)上的资源。

    常见问题与解决方案


    - Q: 插座如何正确插入电缆?
    - A: 确保电缆正确对齐并插入到插座中,然后使用适当的工具(如3M Press)进行压接。
    - Q: 什么是UL文件编号?
    - A: UL文件编号(E680803)是指该产品通过美国保险商实验室(Underwriters Laboratories Inc.)的安全测试和认证。

    总结和推荐


    3M™ IDC Ribbon Cable Socket以其高可靠性和广泛的适用性成为市场上优秀的解决方案。其独特的预组装设计、军事级极化特性和高效的散热性能使其在市场上具有很高的竞争力。我们强烈推荐此产品用于需要高精度和稳定性的电子应用中。

89140-0001参数

参数
触头镀层厚度 760nm
线规 26-28 AWG
排数 2
类型 Receptacle
颜色 灰色
电缆端接 IDC
针脚数 40pin
间距 2.54mm
触头镀层
长*宽*高 55.4mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

89140-0001厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89140-0001数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 自由悬挂/面板安装 3M 89140-0001 89140-0001数据手册

89140-0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.128 ¥ 26.4316
10+ $ 2.553 ¥ 21.5729
25+ $ 2.134 ¥ 18.0323
100+ $ 1.9764 ¥ 16.7006
250+ $ 1.8036 ¥ 15.2404
500+ $ 1.6848 ¥ 14.2366
1000+ $ 1.5435 ¥ 13.0426
2500+ $ 1.533 ¥ 12.9539
5000+ $ 1.4805 ¥ 12.5102
库存: 552
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.43
