首页  >  产品百科  >  HLMP-3301-D0002

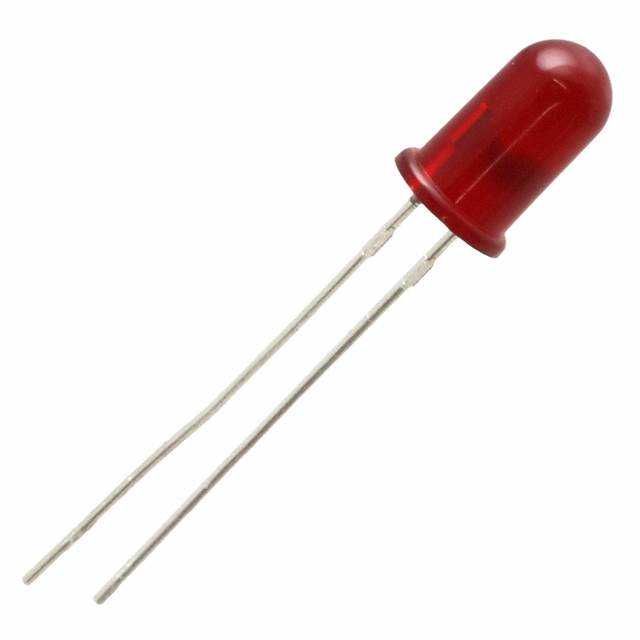

HLMP-3301-D0002

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 60° 1.9V 10mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 5.08mm*5.08mm*9.19mm
供应商型号: AV-E-HLMP-3301-D0002
供应商: Avnet
标准整包数: 1300
BROADCOM 发光二极管 HLMP-3301-D0002

HLMP-3301-D0002概述


    产品简介


    Broadcom T-1¾ (5 mm) Diffused LED Lamps 是一种广泛应用于通用指示灯的LED灯。这种灯采用了透镜设计,结合颜色和散射材料,以提供出色的光输出和宽广的视角。其多种强度选择为设计师提供了极大的灵活性。

    技术参数


    尺寸和封装
    - 直径: 5 mm
    - 长度: 25.40 mm (1.00 in)
    - 孔径: 2.54 mm (0.100 in)
    引脚规格
    - 正极引脚直径: 0.65 mm (0.026 in) max
    - 负极引脚直径: 0.40 mm (0.016 in)
    绝对最大额定值
    - 峰值正向电流: 90 mA (红/橙色), 60 mA (黄色), 90 mA (绿色)
    - 平均正向电流: 25 mA (红/橙色), 20 mA (黄色), 25 mA (绿色)
    - 反向电压: 5 V
    - 热阻: 260 °C/W (接线端到阴极引脚)
    光学/电学特性
    - 半峰全宽 (FWHM): 60 度
    - 峰值波长: 红色 (632 nm), 橙色 (610 nm), 黄色 (590 nm), 绿色 (570 nm)
    - 光通量: 红色 (180 lm/W), 橙色 (350 lm/W), 黄色 (500 lm/W), 绿色 (640 lm/W)

    产品特点和优势


    - 高亮度:不同颜色型号提供高亮度,适合各种指示应用。
    - 宽视角:60度的视角使得在不同角度下都能获得良好的可见性。
    - 多色彩选择:红、橙、黄、绿四种颜色可选,满足不同的设计需求。
    - 可靠性强:耐久性好,适用于恶劣环境。
    - 易于安装:有带状和卷带包装选项,方便自动化生产和手工组装。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘
    - 工业控制系统
    - 家用电器指示灯
    - 通信设备指示灯
    使用建议:
    - 在波峰焊接时,确保温度不超过250°C,焊接时间不超过3秒,以避免损坏LED。
    - 使用非金属夹具进行固定,防止过热。
    - 手动焊接时,确保焊接铁尖距离LED至少1.59mm,以避免损坏LED。
    - 使用防静电措施,特别是使用接地的焊接铁,以避免静电损坏。

    兼容性和支持


    - 兼容性:可以与多种印刷电路板(PCB)和装配设备兼容。
    - 支持:Broadcom提供详尽的技术文档和应用指南,如AN1142和AN1027,帮助用户更好地理解和使用这些LED灯。

    常见问题与解决方案


    问题1: 波峰焊接过程中LED被烧毁
    解决方案: 调整焊接参数,确保温度不超过250°C,焊接时间不超过3秒。在波峰焊接前调整好焊料温度曲线。
    问题2: 手工焊接时LED损坏
    解决方案: 使用1.59mm距离的手动焊接方法,确保焊接铁尖远离LED主体。
    问题3: 高温焊接导致LED变形
    解决方案: 确保焊接后冷却至室温再进行后续操作,避免机械应力。

    总结和推荐



    总结

    :
    - Broadcom的T-1¾ (5 mm) Diffused LED Lamps具有高亮度、宽视角和多种颜色选择,非常适合于各种指示应用。
    - 具备可靠的机械结构和易于安装的特点,适用于多种环境和应用场景。
    - Broadcomm提供详尽的技术支持和应用指南,使得这些LED灯更加容易集成到现有系统中。
    推荐:
    - 强烈推荐使用Broadcom的T-1¾ (5 mm) Diffused LED Lamps,尤其是在需要高性能、可靠性的指示灯应用中。

HLMP-3301-D0002参数

参数
透镜形状 圆形,带圆顶
波长 635nm
测试电流 10mA
显示颜色 红色
视角 60°
透镜类型 扩散
Vf-正向电压 1.9V
长*宽*高 5.08mm*5.08mm*9.19mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 卷带包装

HLMP-3301-D0002厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-3301-D0002数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-3301-D0002 HLMP-3301-D0002数据手册

HLMP-3301-D0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ $ 0.251 ¥ 2.1837
6500+ $ 0.1428 ¥ 1.2428
15600+ $ 0.1255 ¥ 1.0915
45500+ $ 0.1203 ¥ 1.0466
库存: 7780
起订量: 2600 增量: 1300
交货地:
最小起订量为:1300
合计: ¥ 2838.81
