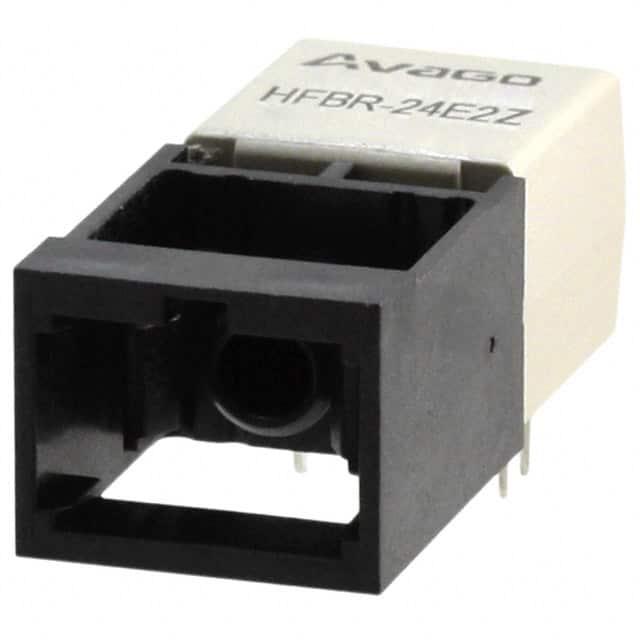

HFBR-24E2Z

产品分类: 光纤收发器
厂牌: BROADCOM
产品描述: Broadcom 光纤接收器, HFBR系列, 865nm, 5Mbit/s, 8针, SC连接器
供应商型号: HFBR-24E2Z
供应商: 云汉优选
标准整包数: 1
BROADCOM 光纤收发器 HFBR-24E2Z

HFBR-24E2Z概述

    820 nm Miniature Link Series:高性能低成本光纤通信组件

    1. 产品简介


    Broadcom的HFBR-14xxZ和HFBR-24xxZ系列是设计用于提供经济高效的光纤通信链路的产品。该系列产品适用于工业和信息系统应用,支持的数据速率高达160 MBaud,可达到几公里的链路距离。产品配备了流行的“行业标准”连接器(ST, SMA, SC, 和 FC),可以轻松安装和拆卸。此外,这些组件可选择与多种光纤尺寸(如50/125 μm、62.5/125 μm、100/140 μm和200 μm)匹配,确保与各种系统兼容。

    2. 技术参数


    - 工作波长: 820 nm
    - 数据速率: 高达160 MBaud
    - 链路距离: 可达几公里
    - 支持的光纤类型: 50/125 μm、62.5/125 μm、100/140 μm和200 μm
    - 电气特性: 罗氏无卤素符合RoHS
    - 工作温度范围: –40°C 到 +85°C
    - 光功率预算:
    - 50/125 μm光纤: 4.2到9.6 dB
    - 62.5/125 μm光纤: 8.0到15 dB
    - 100/140 μm光纤: 8.0到15 dB
    - 200 μm光纤: 13.0到20 dB

    3. 产品特点和优势


    - 成本效益: 这些光纤收发器和接收器都是低成本设计,适合大规模生产。
    - 广泛的接口选择: 提供多种端口选项,包括ST, SMA, SC, 和 FC。
    - 卓越的信号完整性: 能够在很宽的工作温度范围内保持信号质量。
    - 高抗静电能力: 具备良好的防静电设计,能够承受高达25 kV的静电放电。
    - 高效光学耦合: 采用独特的光学端口设计,保证高效的光学耦合效率。

    4. 应用案例和使用建议


    这些组件适用于多种应用场景,包括100BASE-SX快速以太网、媒体转换、交换机、路由器、集线器、网络接口控制器(NICs)、局域网(LAN)、计算机到外围设备的链接、计算机显示器链接、数字交叉连接链接、中心办公室交换/模拟链接、视频链接、调制解调器和多路复用器。对于某些工业控制系统,这类产品也非常适用。
    使用建议:
    1. 在选择驱动电流时,要考虑到老化效应和其他可能影响链路质量的因素。例如,在需要实现2000米链路距离的情况下,可以通过增加驱动电流来平衡附加系统损耗。
    2. 根据环境温度和光纤类型进行适当调整,以获得最佳的链路性能。

    5. 兼容性和支持


    HFBR-14xxZ和HFBR-24xxZ系列产品支持多种接口,包括ST、SMA、SC和FC,具有广泛的互操作性。Broadcom提供了详细的评估套件和应用指南,以便用户快速上手体验产品,并解决任何设计上的考虑。

    6. 常见问题与解决方案


    - 问题: 如何选择合适的驱动电流?
    - 解决方案: 根据所需的链路距离和温度范围选择适当的驱动电流。例如,对于2000米链路距离,可能需要43 mA的驱动电流来实现所需的距离。

    - 问题: 如何处理光纤中的光功率损失?
    - 解决方案: 要考虑到弯曲、湿度、温度变化和老化等因素对光纤的影响。可以增加驱动电流来补偿这些损失。

    7. 总结和推荐


    总体而言,HFBR-14xxZ和HFBR-24xxZ系列产品的技术参数和性能优越,应用广泛,支持多个接口,并且拥有可靠的技术支持。这些产品特别适合于需要经济高效的光纤通信解决方案的应用场合。强烈推荐使用这些产品来提升系统的可靠性与性能。
    通过这一全面的技术手册解析,我们不仅了解了HFBR-14xxZ和HFBR-24xxZ系列光纤通信组件的基本特性和优势,还掌握了如何根据具体需求进行选择和应用。希望本篇文章能帮助读者更好地理解和应用这些先进的光纤通信解决方案。

HFBR-24E2Z参数

参数
最大传输距离 2km
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 5MBd
光纤类型 多模
波长 820nm
连接类型 SC
长*宽*高 28.65mm*12.7mm*10.38mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

HFBR-24E2Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-24E2Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 光纤收发器 BROADCOM HFBR-24E2Z HFBR-24E2Z数据手册
