HLMP-6500

产品分类: 发光二极管
厂牌: BROADCOM

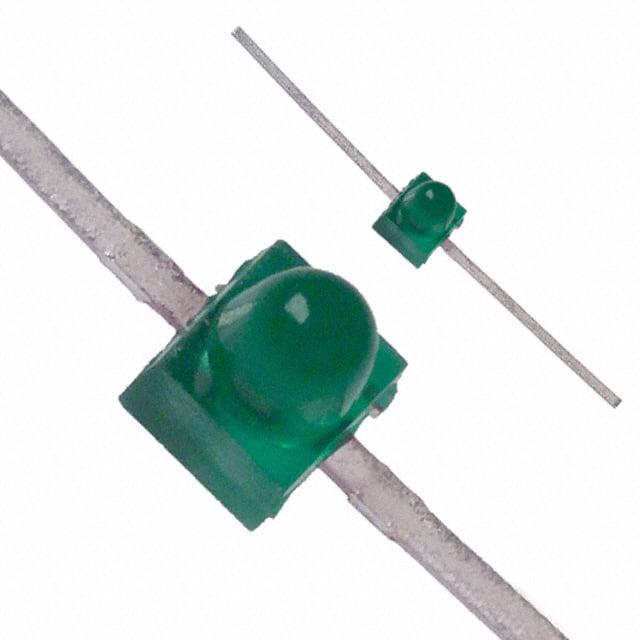

产品描述: Broadcom 绿光LED, 超微型封装, 波长569 nm, 2.34 x 2.21 x 2.92mm
供应商型号: 1003188
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-6500

HLMP-6500概述

    电子元器件技术手册:子迷你LED灯
    本文将对Broadcom公司的HLMP-Pxxx系列、HLMP-Qxxx系列、HLMP-6xxx系列和HLMP-70xx系列子迷你LED灯进行全面的技术手册解读。这些子迷你LED灯在多个应用领域表现卓越,具有广泛的用途和优秀的性能。

    1. 产品简介


    这些子迷你LED灯包括多种封装形式,分为平板顶盖(Flat Top Package)和圆顶盖(Dome Package)。平板顶盖灯具提供宽辐射图案,适用于背光和导光管应用;而圆顶盖灯具则具有高对比度的广角视图或高亮度输出,适合指示器和空间受限的应用。
    此外,部分型号内置了限流电阻,使得这些灯具非常适合于5伏特的应用场景,且具备六种颜色可选,以满足不同需求。

    2. 技术参数


    这些子迷你LED灯的具体技术规格如下:
    | 参数 | HLMP-Pxxx 系列 | HLMP-Qxxx 系列 | HLMP-6xxx 系列 | HLMP-70xx 系列 |

    | 正向电流(IF) | 10 mA | 10 mA | 10 mA | 2 mA |
    | 正向电压(VF) | 1.4 - 2.0 V | 1.8 - 2.2 V | 1.5 - 3.0 V | 2.1 - 3.0 V |
    | 峰值波长(λPEAK) | 655 nm | 645 nm | 635 nm | 558 nm |
    | 色温范围(λd) | 640 nm | 637 nm | 626 nm | 560 nm |
    | 半强度点之间角度(2θ½) | 90° | 125° | 125° | 125° |
    | 响应速度(τs) | 15 ns | 30 ns | 90 ns | 3100 ns |
    这些灯具可以在-40°C至+100°C的工作温度范围内正常工作,非限流电阻型灯具的工作温度范围为-55°C至+100°C。此外,它们能够承受高达2000毫安的瞬时峰值电流,这确保了在脉冲操作条件下的可靠性能。

    3. 产品特点和优势


    这些子迷你LED灯具有以下几个独特的优势:
    - 紧凑设计:扁平顶盖和圆顶盖封装提供了更小的外形尺寸,非常适合空间受限的应用场合。
    - 高效能:多款灯具具有较高的发光效能(lumen/watt),尤其在绿色和黄色波段。
    - 高可靠性:即使在极端环境下也能保持稳定的性能,适用范围广泛。
    - 多功能性:多种颜色选择,可应用于不同的背光和指示灯应用。

    4. 应用案例和使用建议


    这些LED灯可以应用于多种领域,如汽车照明、家电指示灯、便携式设备、工业仪表等。具体使用时应注意以下几点:
    - 在背光和指示灯应用中,根据所需的照明强度和视角选择合适的灯具型号。
    - 确保电路中的电流和电压符合灯具的额定值,避免过载导致损坏。
    - 考虑到灯具的工作环境,选择适当的封装和安装方式以确保最佳性能和使用寿命。

    5. 兼容性和支持


    这些子迷你LED灯提供了多种引脚配置选项,适用于表面贴装和通孔安装。此外,厂家还提供了详细的设计指南和支持文档,以帮助用户进行正确的电路设计和安装。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,例如灯具不亮、闪烁不稳定等。以下是一些常见的问题及其解决方案:
    - 灯具不亮:检查电源电压是否正确,电流限制是否适当,灯具是否有短路或断开情况。
    - 闪烁不稳定:确认驱动电路设计正确,电流和电压稳定,灯具接线无松动。

    7. 总结和推荐


    综上所述,Broadcom的HLMP-Pxxx系列、HLMP-Qxxx系列、HLMP-6xxx系列和HLMP-70xx系列子迷你LED灯在各种应用场景中表现出色,不仅具有优异的性能和稳定性,还具备广泛的兼容性和良好的技术支持。因此,强烈推荐在需要高效能、小体积和良好稳定性的LED灯具的应用中选用这些产品。

HLMP-6500参数

参数
透镜形状 圆形,带圆顶
波长 569nm
测试电流 10mA
显示颜色 绿色
视角 90°
透镜类型 扩散
Vf-正向电压 2.1V
长*宽*高 2.08mm*2.21mm*2.92mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

HLMP-6500厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-6500数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-6500 HLMP-6500数据手册

HLMP-6500封装设计

查看详情并下载
Symbol
Footprint
3D Model
