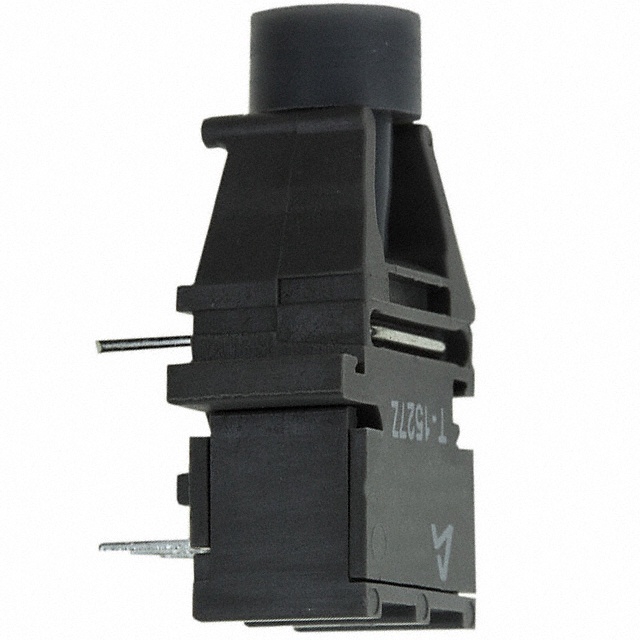

HFBR-1527Z

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 光纤发射器, HFBR-0507Z系列, 125Mbit/s, 多用途链路连接器, 通孔安装
供应商型号: UNP-HFBR-1527Z
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HFBR-1527Z

HFBR-1527Z概述

    125 Megabaud Versatile Link:HFBR-0507Z系列技术手册

    产品简介


    HFBR-0507Z系列是安华高科技(Avago Technologies)推出的125兆波特(MBd)可扩展光纤连接解决方案。此系列主要包括HFBR-15X7Z发射器和HFBR-25X6Z接收器,适用于高速数据传输,尤其在长度为100米内表现优秀。该系列产品可与低成本塑料光纤(POF)或硬质包覆石英光纤(HCS)配合使用,广泛应用于板间通信、电信交换系统、计算机外围设备数据链路、工业控制及医疗仪器等领域。

    技术参数


    - 信号速率:1至125 MBd
    - 数据传输距离:最长可达100米(1 mm直径塑料光纤)、最长可达125米(200 μm直径硬质包覆石英光纤)
    - 电源电压范围:+4.75 V 至 +5.25 V
    - 工作温度范围:0℃ 至 70℃
    - 互连方式:兼容单通道或双工链接,垂直或水平安装配置
    - 电压隔离:具有高电压隔离能力

    产品特点和优势


    - RoHS合规:符合环保标准,无铅,对环境友好。
    - 多功能性:既可采用低成本塑料光纤,也可选择低衰减率的石英光纤,实现长距离数据传输。
    - 高隔离度:具备出色的电压隔离特性,适合在高噪声环境中使用。
    - 设计资料丰富:提供详细的发射器和接收器电路图及推荐布局方案,便于二次开发。
    - 防静电保护:由于组件的小型化设计,需采取常规静电防护措施以避免损坏。

    应用案例和使用建议


    - 板间通信:HFBR-0507Z系列非常适合于需要高速数据传输的板间或机架间连接场景。
    - 电信交换系统:在电信行业中,此类光纤连接方案有助于提高系统的稳定性和数据传输速度。
    - 工业控制:适合于工厂自动化设备间的远程数据交换。
    - 优化建议:用户可以根据具体的应用需求,调整驱动电路来达到最优的性能与成本比。

    兼容性和支持


    - 光纤兼容性:支持塑料光纤和硬质包覆石英光纤,满足不同应用场景的需求。
    - 官方技术支持:官方技术团队可协助用户针对特定速度范围优化链接性能。

    常见问题与解决方案


    - 静电放电问题:在组装和处理过程中需注意采取适当的静电防护措施。
    - 数据编码错误:通过应用编码技术与错误检测机制可以防止随机触发事件被误认为有效数据。
    - 解决方案:详细阅读《应用说明1066》获取更多设计指导。

    总结和推荐


    HFBR-0507Z系列作为一款高性能、高性价比的光纤数据传输解决方案,在多种工业及商业场景中展现出色的可靠性和适应性。对于需要远距离且高带宽数据传输的场合,它是一个理想的选择。鉴于其丰富的文档资源和支持服务,强烈推荐给追求高效稳定连接的工程师和技术人员。

HFBR-1527Z参数

参数
透镜类型 -
Vf-正向电压 2.1V
透镜形状 -
波长 650nm
测试电流 -
显示颜色 -
视角 -
长*宽*高 19.6mm*18.8mm*7.62mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HFBR-1527Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-1527Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HFBR-1527Z HFBR-1527Z数据手册

HFBR-1527Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
