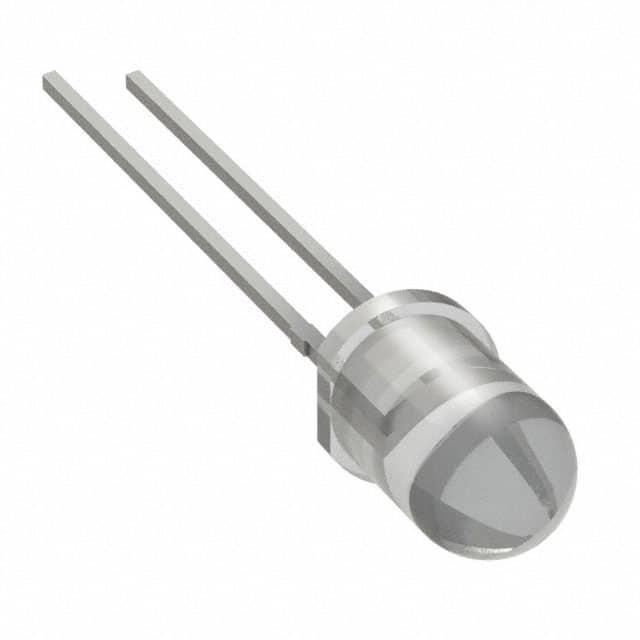

HLMP-EH3A-WX0DD

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 橙红色LED, 5mm (T-1 3/4)封装, 波长615 nm, 2.3 lm, 5 x 8.71mm
供应商型号: 1814445
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-EH3A-WX0DD

HLMP-EH3A-WX0DD概述

    高亮度5mm T-1¾ AlInGaP LED灯技术手册

    1. 产品简介


    产品名称: HLMP-EGxx, HLMP-EHxx, HLMP-ELxx
    产品类型: 新型T-1¾ (5mm) 高亮度AlInGaP LED灯
    主要功能: 这些LED灯提供优异的光输出,确保在阳光下良好的可读性,并且具有极高的可靠性。采用先进的AlInGaP技术,能够长期保持稳定的光输出。
    应用领域:
    - 交通管理:交通信号灯、行人信号灯、工作区警示灯、可变信息标志
    - 太阳能电源标识
    - 商业户外广告:标牌、霓虹灯

    2. 技术参数


    - 视场角: 15°, 23°, 30°
    - 高光输出
    - 颜色选项:
    - 590nm 蓝色
    - 615nm 红橙色
    - 626nm 红色
    - 封装选项: 带或不带引脚间隔
    - 防潮性: 极佳
    - 最高结温: +130°C
    - 机械参数: 见图1-图7(视场角度、正向电流、反向电压等)
    - 电气/光学特性:
    - 正向电压 (VF): 1.8V ~ 2.4V @ 20mA
    - 反向电压 (VR): 5V
    - 主导波长 (λd): 584.5nm ~ 630nm @ 20mA
    - 发射峰值波长 (λPEAK): 594nm ~ 634nm @ 20mA
    - 光谱半宽 (Δλ1/2): 13nm ~ 14nm
    - 热阻 (RJ-PIN): 240°C/W
    - 光效 (ηv): 500 lm/W (黄色), 200 lm/W (红色), 265 lm/W (红橙色)
    - 绝对最大额定值:
    - 最大直流正向电流: 50mA
    - 最大脉冲正向电流: 100mA
    - 平均正向电流: 30mA
    - 功率耗散: 120mW
    - 反向电压: 5V
    - 工作温度范围: -40°C ~ +100°C
    - 存储温度范围: -40°C ~ +100°C

    3. 产品特点和优势


    - 卓越的户外环境适应性:适用于各种恶劣环境。
    - 自动插入式PCB板兼容性:易于集成到电路板上。
    - 优异的光效和稳定性:能够在高温和长时间使用下保持稳定输出。
    - 防潮性能:采用先进的环氧树脂材料,增强在户外环境下的可靠性和耐用性。

    4. 应用案例和使用建议


    - 交通管理:这些LED灯可以用于交通信号灯和行人信号灯,提高道路安全。
    - 太阳能标识:适用于需要在太阳下长时间工作的太阳能电源标识。
    - 商业广告:可用于商场或公共场所的大型广告牌,保证高亮度和可读性。
    使用建议:
    - 热管理:确保良好的散热,避免过热导致LED损坏。
    - 焊接注意事项:采用适当的焊接条件和工具,避免手动切割引脚带来的机械应力。

    5. 兼容性和支持


    - 兼容性:适合自动插入式PCB板设计。
    - 技术支持:Avago Technologies提供详细的焊接和处理指南,详见应用笔记AN5334和AN1142。

    6. 常见问题与解决方案


    - 问题1: 如何避免LED损坏?
    - 解决办法: 确保焊接过程中正确接地,避免静电放电。
    - 问题2: 如何选择合适的LED?
    - 解决办法: 根据应用需求选择合适的颜色和亮度等级。

    7. 总结和推荐


    这些AlInGaP LED灯提供了出色的光输出和稳定性,特别适合在户外环境中使用。它们易于集成到各种应用中,如交通管理和商业广告。如果你需要一个在各种环境条件下都能稳定工作的LED灯,这些型号将是不错的选择。强烈推荐用于对光输出和耐久性有较高要求的应用场合。

HLMP-EH3A-WX0DD参数

参数
透镜形状 圆形,带圆顶
波长 621nm
测试电流 20mA
显示颜色 无色,橙色,红色
视角 30°
透镜类型 透明
Vf-正向电压 2.1V
长*宽*高 5mm*5mm*8.91mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

HLMP-EH3A-WX0DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-EH3A-WX0DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-EH3A-WX0DD HLMP-EH3A-WX0DD数据手册

HLMP-EH3A-WX0DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
